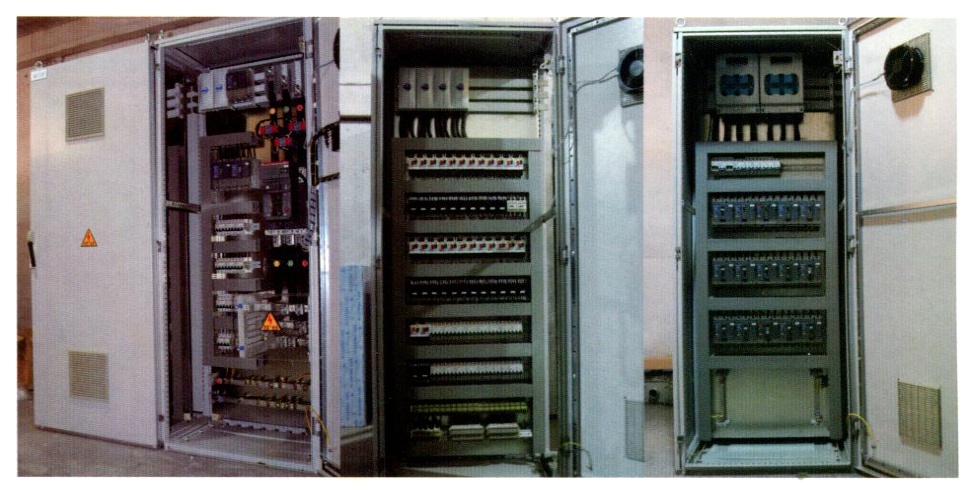

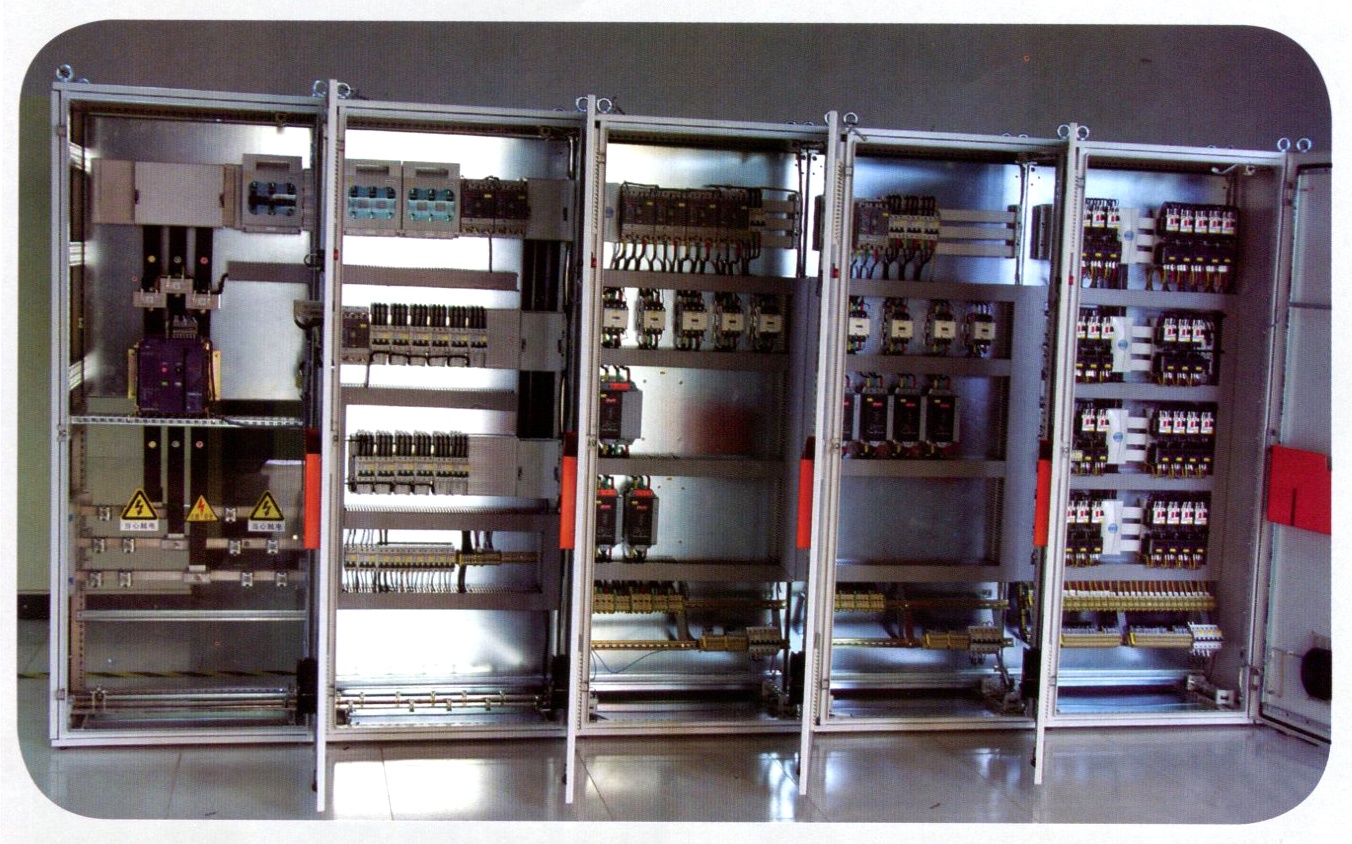

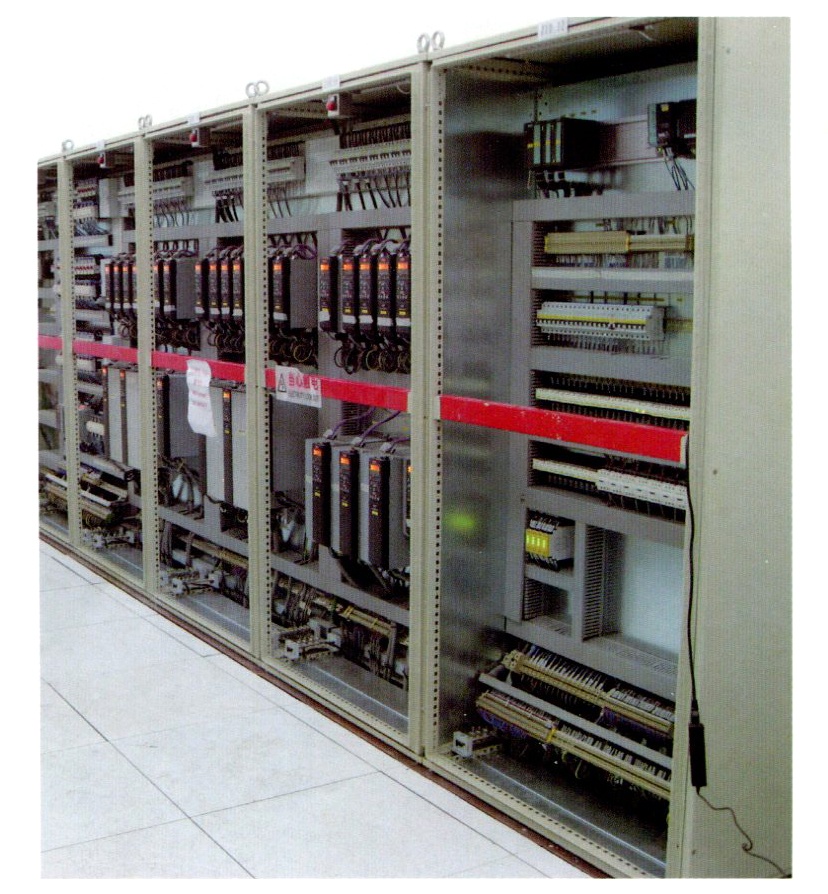

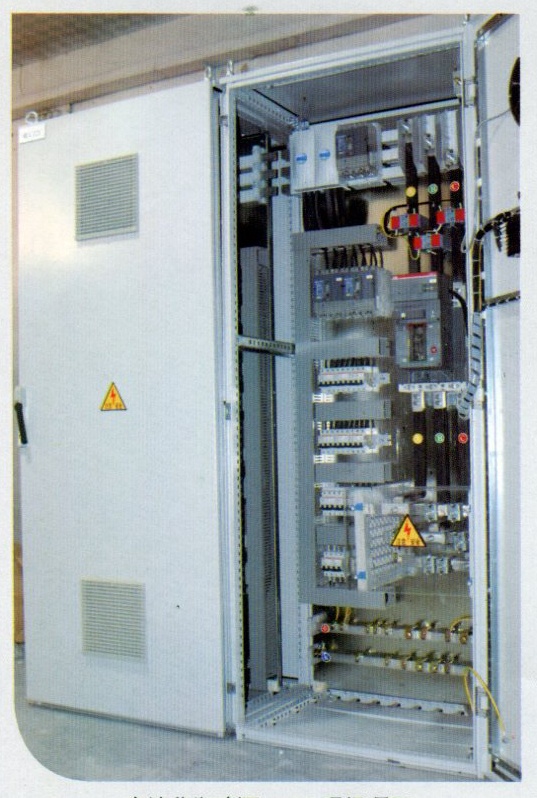

概述
MCC低壓電氣柜引進吸收歐洲當代最新技術開發的新型動力配電柜。該產品采用母線系統。其設計新穎、安裝方便、安裝緊湊、操作安全可靠。
應用范圍
MCC低壓電氣柜適用于汽車制造業、石油化石、冶金、高層建筑、發電廠、機場、港口碼頭等行業，自動化程度高，要求與計算機接口的場所。在額定電流2500A（1250A）及以下的供電系統中作受電，饋電，電動機控制及照明用。可以任意組合成不同功能的進線柜、聯絡柜、饋電柜、變頻柜、動力照明柜、電容補償柜等配電組合；通用母線式模塊組合設計能實現動力、配電、機電控制、模擬、電容補償?shù)裙δ埽蓾M足多種使用需求。通過并柜設計可以將PC柜、繼電器柜統一排布，布局合理，美觀大方。
工作及環境條件：（戶內安裝）。
環境溫度：24小時以上平均35℃（最高40℃，最低-5℃）。
相對濕度：40小時為50%；20為90%。
海拔高度：最高2000M。
表面處理：防腐處理、表面靜電噴涂，可選不銹鋼柜體。
結構特征
1、機柜采用的TPS九折型鋼構成柜體框架，主框架設計為測框和橫梁焊接式結構，可靈活方便組成各種配電裝置及控制系統，外觀造型美觀，防護等級高，其性價格比極其優越。
2、柜內電氣元件安裝模塊化單元板上，模塊單元之間可組成千變?nèi)f化的設計方案，選用靈活，安裝檢修方便。
3、本產品可靠墻安裝，理墻安裝和背排列安裝，用戶可自由選擇，后開門可選擇對開，以利檢修。
4、柜體可以單獨使用，也可用并柜件使用，特殊要求可加隔板。
主要特點
1、主要電氣零件首選ABB、施耐德、西門子、金鐘默勒的斷路器、塑殼、接觸器；以及維納爾和威圖的NH母線式刀熔斷路器等。
2、進出線方式可以下進下出、上進下出，靈活方便。

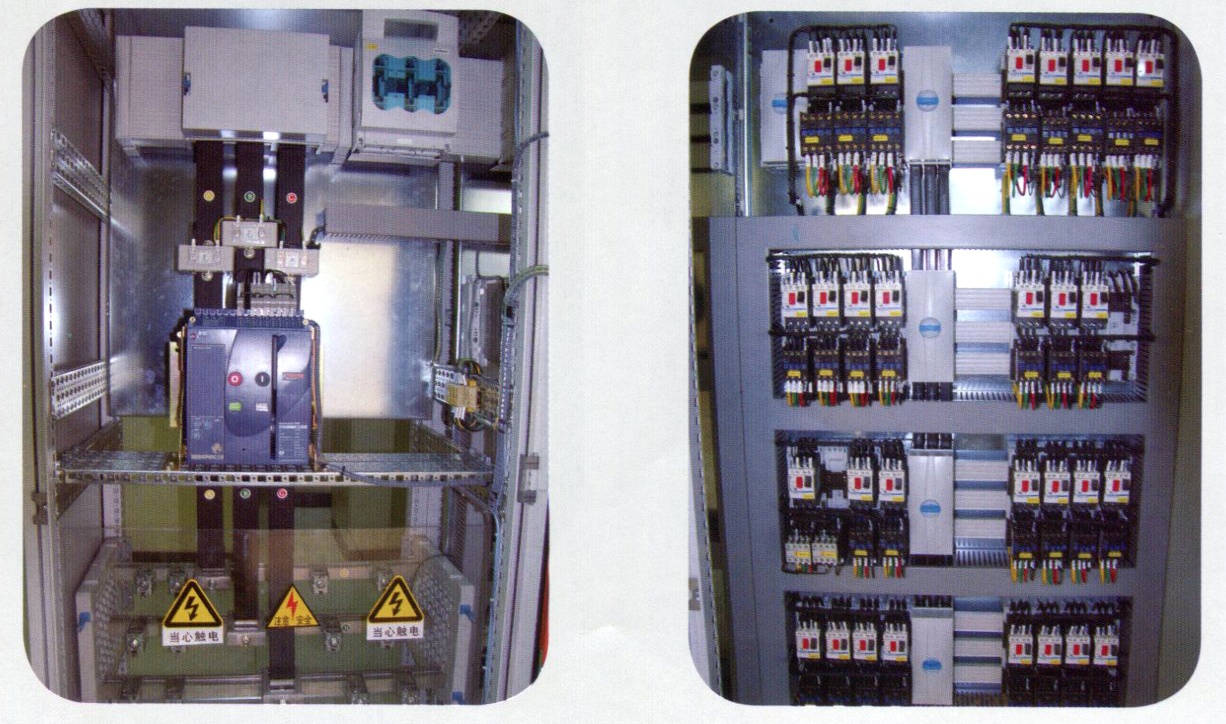

3、主母線與配電線采用SV母線系統可承受足夠大的短路電流沖擊，母線間采用母線連接夾，母線連接不需鉆孔電氣元件直接跨接在分支母線上，節省導線，而且電氣元件的接線端不露出，大大提高設備及人身安全。
4、母線全部封閉式，既美觀又安全。
5、60MM 200MM 185MM 母線系統可靈活，緊湊的配置多種形式的電氣組合。
6、與現有固定式柜相比柜體配置的回路數約多一倍。
7、對于PLC控制系統和低壓配電柜可以統一設計、設計靈活，安全可靠。
