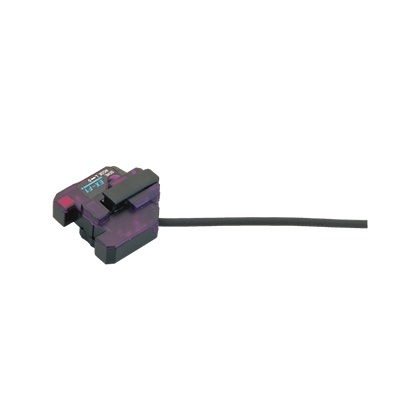

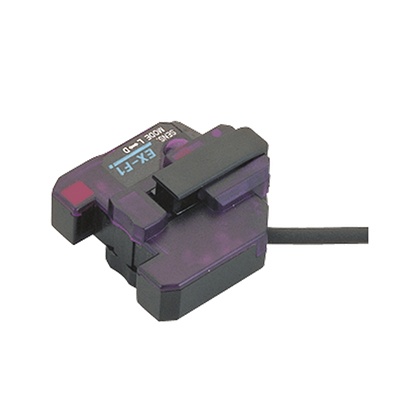

管道安裝式液面檢測傳感器[放大器內置] EX-F1
管道安裝式液面檢測傳感器
編 號：1013861127
型 號：EX-F1
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
管道安裝式液面檢測傳感器
|
![管道安裝式液面檢測傳感器[放大器內置] EX-F1](/uploads/2015/10/241157157272.gif)
 ※1
|
| ※1 | EMC指定適用 |
|---|
特點
內置放大器、節省空間
內置放大器，無需分別設置放大器和檢測頭。可以節省空間。

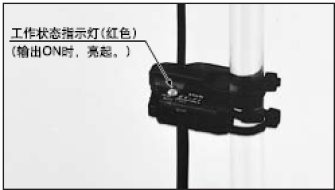

清晰可見的工作狀態指示燈
|
可以從任何角度，隨時確認檢測狀態。 |
|

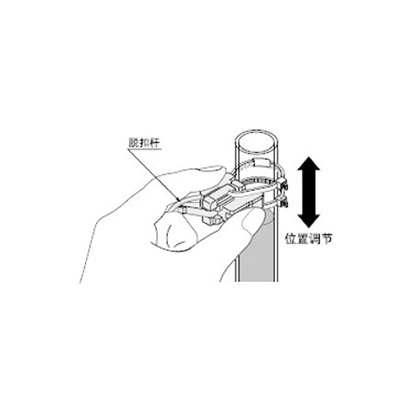

簡單安裝、輕松調節
|
使用扎帶系于管道上，安裝方便容易。需要再調節安裝位置時，通過安裝位置調節桿，無需剪斷扎帶，就可輕松進行再調整。 |
|
配備輸出動作切換開關
通過開關可選擇入光時ON/遮光時ON。即使管道里沒有液體，但由于它能使輸出處于ON或OFF狀態，所以它對安裝過程中的檢測十分有用。
檢 測 原 理
當管道是空的時，由于管壁和空氣的折射率相差很大，光就經管內壁反射回到受光部。當管道中有液體時，由于管道和液體的折射率相差不大，光就通過管壁射入液體，不會反射到受光部。
|
|
種類
規格
| 種類 | 內置放大器、管道安裝式 | |
| 型號 | EX-F1 | |
| 檢測物體 | 液體(注2) | |
| 適用管道直徑 |
外徑φ6～φ13mm透明樹脂管 [PFA(氟化樹脂)或具有同等透明度的管，壁厚1mm](注3) |
|
| 電源電圧 | 12?24V DC±10％ 脈動P-P10％以下 | |
| 消耗電流 | 30mA以下 | |
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時) |
|
| 輸出動作 | 可用切換開關選擇有液體時ON/無液體時ON | |
| 短路保護 | 配備 | |
| 反應時間 | 2ms以下 | |
| 工作狀態指示燈 | 紅色LED(輸出ON時亮起) | |
|
環 境 性 能 |
使用環境溫度(注4) | -10?+55℃(注意不可結露、結冰)，存儲時：-20?+70℃ |
| 使用環境濕度 | 35?85%RH，存儲時：35?85%RH | |
| 使用環境照明度 | 白熾燈：受光面照明度3,000lx以下 | |
| 耐電圧 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |
| 耐振動 | 頻率10?150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | |
| 耐沖擊 | 加速度100m/s2 (約10G) X,Y和Z方向各3次 | |
| 投光元件 | 紅外線LED(調制式) | |
| 材質 | 外殼：聚碳酸酯，扎帶：尼龍，防滑管：硅 | |
| 電纜 | 0.1mm2 3芯橡皮電纜，長1m | |
| 電纜延長 | 0.3mm2以上的電纜全長可延長至50m | |
| 重量 | 本體重量：約15g，包裝重量：約60g | |
| 附件 | 扎帶：2個，防滑管：2個 | |
(注1)： 無指定的測量條件為使用環境溫度＝+20℃。
(注2)： 渾濁或高粘度的液體不能被穩定檢測。
(注3)： 請勿使用非適用管道。采用玻璃制管道時，可能會因折射率不同而導致檢測不穩定。敬請注意。
(注4)： 請將檢測液體的溫度控制在使用環境溫度范圍內。

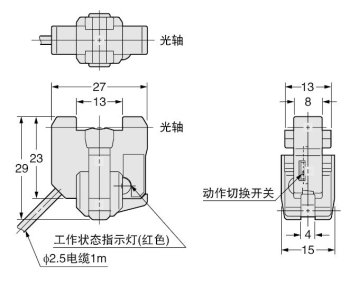

尺寸圖
- 單位mm
|
用途
檢測容器內液位
|
