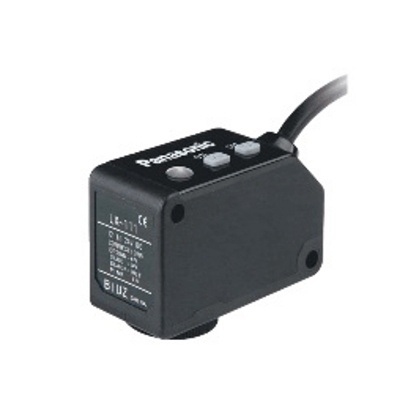

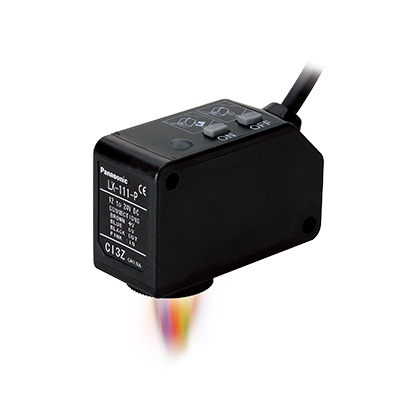

3色LED簡易色標傳感器LX-111系列 LX-111-Z(LX-111-P-Z)

3色LED簡易色標傳感器

編號：1013611298

型號：LX-111-Z(LX-111-P-Z)

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格

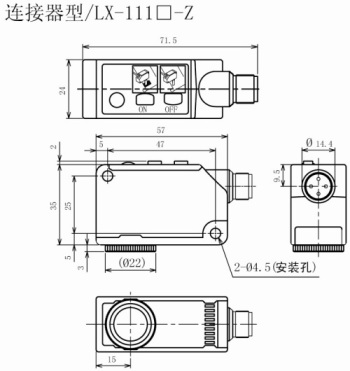

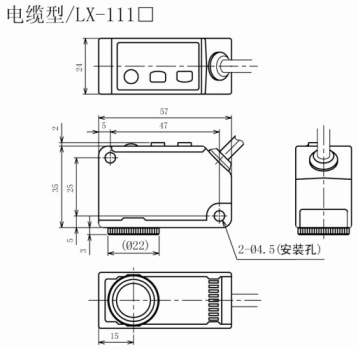

產品尺寸
產品用途
可選件

3色LED簡易色標傳感器

特點

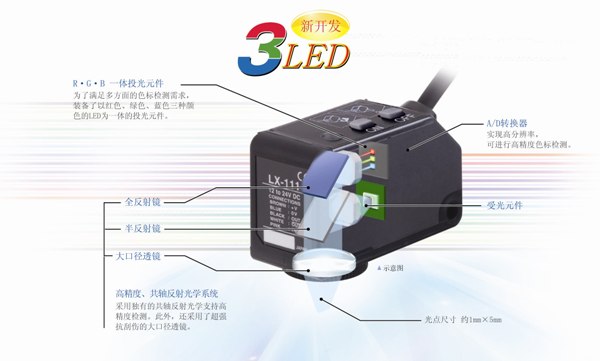

能滿足多方面的色標檢測需求

共軸反射光學系統和約1mm×5mm的極細光點使高精度檢測得以實現。

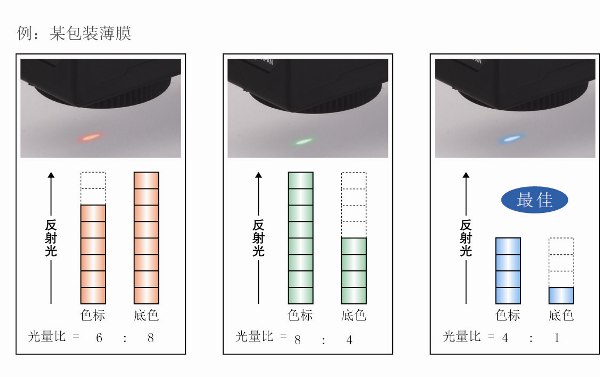

最佳LED自動選擇功能

可從R·G·B LED三種顏色中選擇最佳的顏色搭配。LX-111的色標模式裝備了“最佳LED自動選擇功能”，以自動選擇將色標和底色對比(S/N比)最大的LED，進行最佳檢測。因?yàn)椴皇歉鶕?jù)色標和底色的反射光量差距而是根據兩者的對比來自動辨別LED，所以能進行更為穩定的檢測。(對于右列包裝薄膜，藍色LED的光量比較優，可進行更穩定的檢測，所以由藍色LED進行色標檢測)

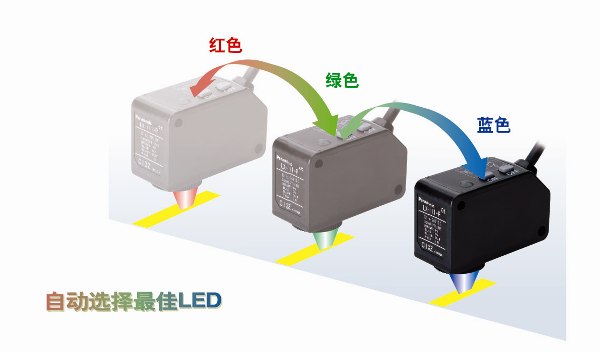

色標模式 [超高速反應]

自動選擇三種(R·G·B)LED中的一種(單色)，實現45μs超高速反應的檢測模式。通過最佳LED自動選擇功能自動選擇最適于檢測的LED。最適于高速檢測。

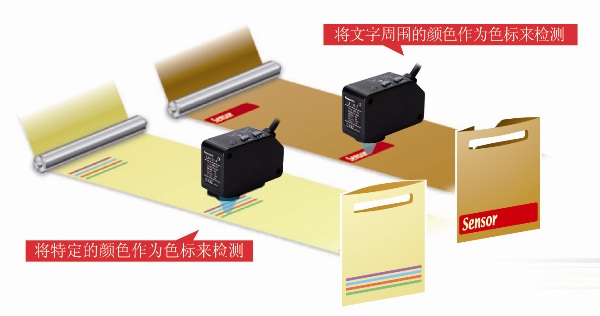

彩色模式 [高精度判別]

同時使用三種顏色(R·G·B)的LED，通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周圍那些帶花紋及圖案的薄膜等

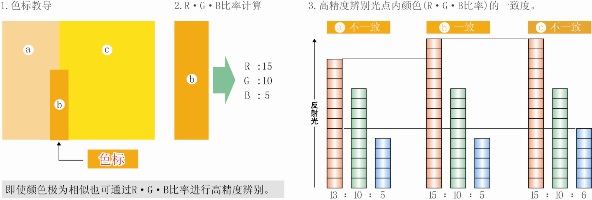

高精度色標顏色辨別

在LX-111的彩色模式下，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色。可以實現高精度判斷。下圖是該結構的示意圖。

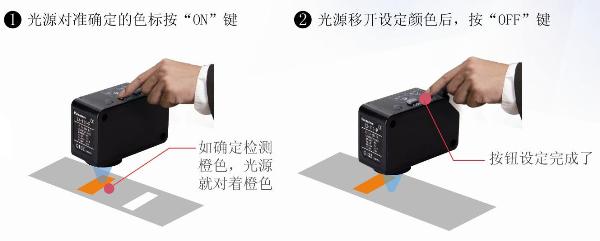

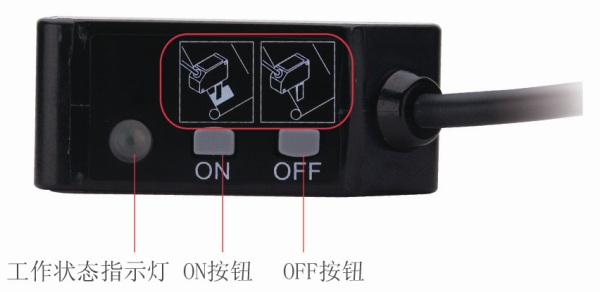

設定簡單

光源對準確定檢測的顏色，按ON鍵即設定完成，簡便易操作。

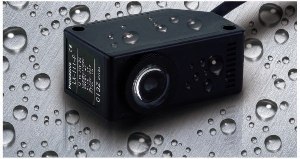

耐環境、IP67設計結構

防水設計：清洗機器和生產線時即使沾水也不受影響。

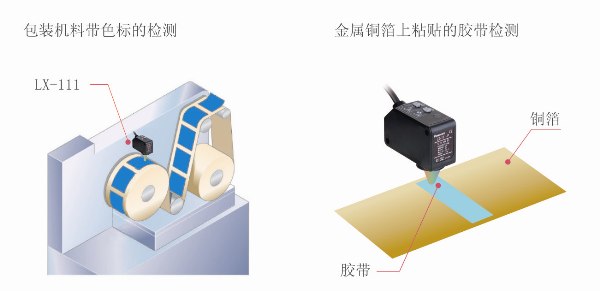

應用

種類

傳感器

連接器型傳感器不附帶匹配電纜。請務必另行訂購連接器型用連接電纜。

規格

種類		電纜型	連接器型
型號	NPN輸出	LX-111	LX-111-Z
	PNP輸出	LX-111-P	LX-111-P-Z
檢測距離		10±3mm
光點尺寸		1×5mm(設定距離：10mm)
電源電壓		12～24V DC±10％　脈動P-P10％以下
消耗電量		功率850mW以下(電源電壓24V時，消耗電流30mA以下)
切入模式		色標模式 ?Low…0～＋2V(源電流0.5mA以下) ?輸入阻抗：約10kΩ 彩色模式 ?High…＋5V～＋V或斷開彩色模式 ?High…＋5V～＋V(流入電流3mA以下) ?輸入阻抗：約10kΩ 色標模式 Low…0～＋0.6V或斷開
輸出		NPN開路集電極晶體管 ?最大流入電流：50mA_(注1) ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1.5V以下(流入電流為50mA時)_(注1) PNP開路集電極晶體管 ?最大源電流：50mA_(注1) ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：1.5V以下(源電流為50mA時)_(注1)
	短路保護	配備(自動復位)
	輸出動作	色標模式時：入光時ON 彩色模式時：一致時ON
反應時間		色標模式時：45μs以下，彩色模式時：150μs以下
工作狀態指示燈		橙色LED(輸出ON時亮起)
保護構造		IP67(IEC)
使用環境溫度		-10～+55℃(注意不可結露、結冰) 存儲時：-20～+70℃
使用環境濕度		35～85% RH、存儲時：35～85% RH
投光元件		紅色/綠色/藍色　復合LED(投光波峰波長：640nm/525nm/470nm)
材質		外殼：PBT，操作按鈕：硅膠，操作面板：PC，透鏡：PC
電纜		0.2mm²芯橡皮電纜(標準長：2m)	_(注2)
重量		本體重量：約110g .包裝重量：約120g	本體重量：約50g 包裝重量：約55g

(注1)：無指定時的測量條件為使用環境溫度=+23℃。
(注2)：連接器型不附帶電纜。請務必另行訂購連接器型用連接電纜。
CN-24B-C2(直線型、4芯、電纜長2m) CN-24BL-C2(彎曲型、4芯、電纜長2m)
CN-24B-C5(直線型、4芯、電纜長5m) CN-24BL-C5(彎曲型、4芯、電纜長5m)
