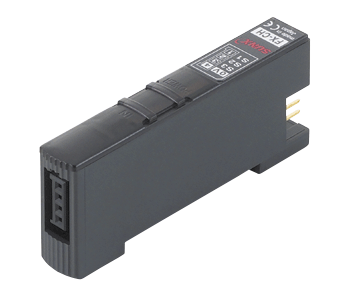

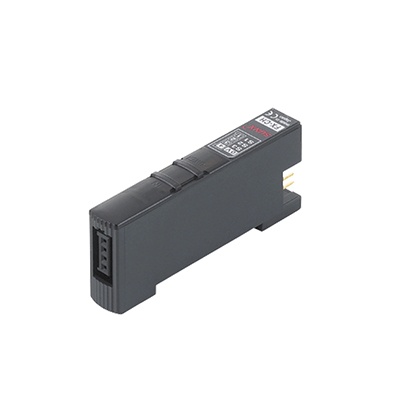

數據庫通道切換單元 FX-CH(FX-CH-P)
FX-301B/G/H, LS用
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途

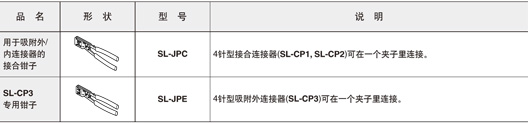

- 可選件
通過外部信號，多達16 個光纖傳感器的設置可 立即改變
|
 ※1
|
 ※2
|
| ※1 | EMC指令 |
|---|---|
| ※2 | Recognition認證 |
特點

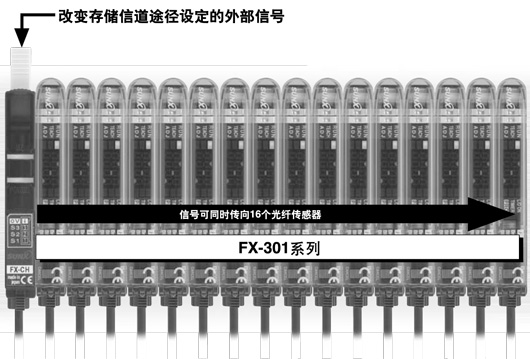

通過外部信號，多達16個光纖傳感器的設置可立即改變
FX-301系列數字光纖傳感器的存儲設定可通過一個外部信號進行選擇，而不必直接操作傳感器。(載入和保存)

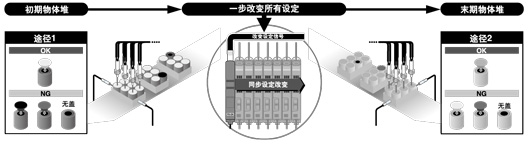

例如，基準值，定時設定或輸出工作設定可自動改變從而與工作選擇相符合。而且，顯示設定可從入光量顯示轉換到百分比顯示劇增應用。
|

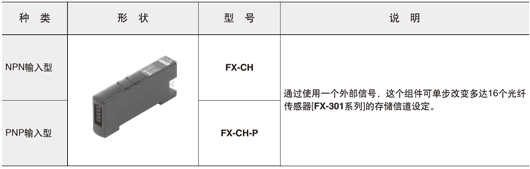

種類
規格
| 種類 | NPN輸入型 | PNP輸入型 | |
| 型號 | FX-CH | FX-CH-P | |
| 電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | ||
| 消耗電流 | 25mA以下(所有指示燈都亮起時) | ||
| 存儲選擇組件 |
LOW：0?2V DC (源電流0.5mA 輸入阻抗約10kΩ) HIGH：5V?+V DC或開路 |
HIGH：4V?+V DC (流入電流0.5?3mA 輸入阻抗約10kΩ) HIGH：0V?0.6V DC或開路 |
|
| 電源指示燈 | 綠色LED(電源為ON時亮起) | ||
| 交流工作指示燈 | 綠色LED(載入時亮起閃爍→存儲時亮起) | ||
|
環 境 性 能 |
使用環境溫度 | -10?+55℃(但應無凝露和結冰)、保存時：-20?+70℃ | |
| 使用環境濕度 | 35?85%RH、保存時：35?85%RH | ||
| 耐電壓 | AC1,000V 1分鐘，所有電源連接端子與外殼之間 | ||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | ||
| 耐振動 | 頻率10?150Hz 雙振幅0.75mm XYZ各方向2小時 | ||
| 耐沖擊 | 加速度98m/s2(約10G) XYZ各方向5次 | ||
| 材質 | 外殼：耐熱ABS | ||
| 連接方式 | 連接器 | ||
| 配線長度 | 0.3mm2以上的電纜全長可延長至100m | ||
| 重量 | 本體重量：約20g、梱包重量：約25g | ||
| 附件 | SL-CP1(4針型吸附外連接器)：1個 | ||
(注1)：如測量條件中未指定，則使用環境溫度=+20℃。

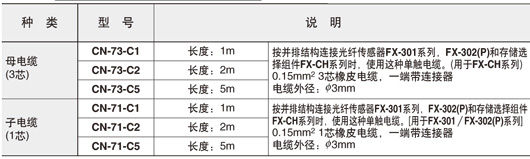

(注2)：用于FX-CH連接的電纜不作為附件提供。確保使用下述另售單觸電纜。
母電纜(3芯)：CN-73-C1(電纜長1m)，CN-73-C2(電纜長2m)，CN-73-C5(電纜長5m)
子電纜(1芯)：CN-71-C1(電纜長1m)，CN-71-C2(電纜長2m)，CN-71-C5(電纜長5m)
尺寸圖
- 單位mm
FX-CH
FX-CH-P
存儲選擇組件
|

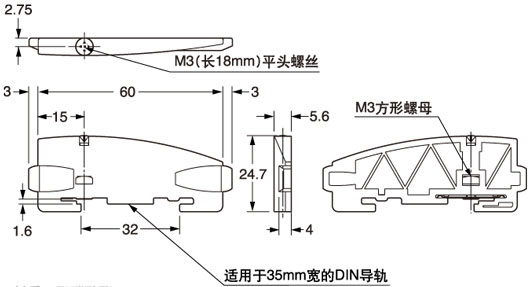

MS-DIN-E
尾盤(另售)
|

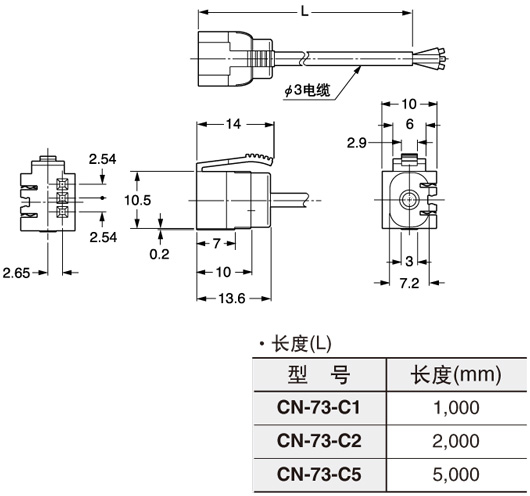

CN-73-C1 CN-73-C2 CN-73-C5
母電纜(另售)
|

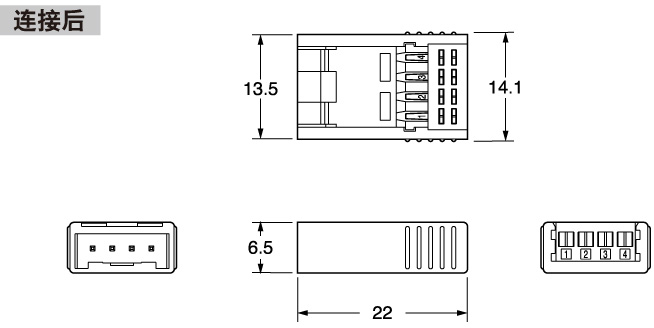

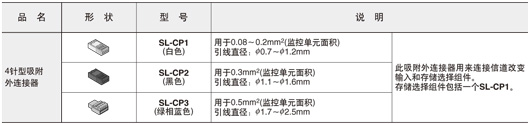

SL-CP1
SL-CP2
|
SL-CP3
吸附外連接器
|
用途
|
