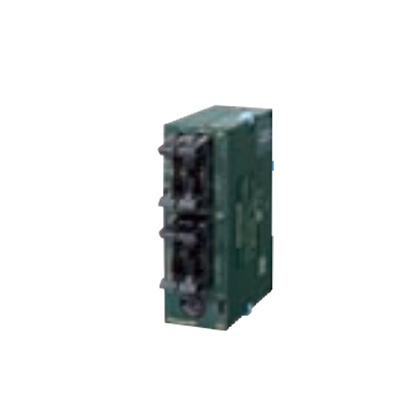

FP0R鏈接單元-AFP8532-C-NET適配器(計算機端用)[與以往產品FP0通用]

用于從上位計算機中通過C-NET使用連接到網絡上的PLC與計算機鏈接功能的RS485轉接器。

編 號：101226153

型 號：AFP8532

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件
高度僅為90mm，寬度僅為25mm的控制單元。即使擴展至最大3臺，寬度也僅為100mm。

無電池、對所有數據進行備份

F型(FP0R-F32)內置了最新的設備“FRAM”，無需使用備份電池，即可自動地實時保持所有的數據。
● 長期休假過后，無需擔心休假期間數據的消失。
● 對于出口、移動到海外的裝置，無需進行電池更換的維護。
● 進行設備更換等時，可簡單地使閑置裝置恢復。
● 周末設備不啟動時的電源可OFF節省能源。

無需擴展單元，也可實現多軸(4軸)控制。

內置4軸脈沖輸出，因此無需擴展定位單元即可實現多軸電機控制。

無需擴展單元，也可實現多軸(4軸)控制。

超高速運算處理

超高速80ns/步(ST命令)
※0～3,000步、3,001步以上的情況下也可達到以往速度的1.5倍
(注1)擴展可能導致基本時間延長。

無擴展：0.2ms以下
有擴展：0.2ms以下＋(1×擴展單元數)ms

獨立大容量的注釋內存

便于程序的維護?管理。

標準配備編程口USB

編程簡單?方便?高速！生產效率提高。

充實的定位功能

實現豐富的專用命令的高精度定位控制。

大容量程序

程序容量32k步※1數據寄存器32k字※1

※1 : C10/C14/C16中16K步、數據寄存器12字。

定位

■JOG定位控制(命令F171)
在沒有目標值設定的情況下即可啟動。通過停止輸入來設置目標值，執行減速停止。

JOG定位控制(命令F171)

■加減速時間分別設定(使用指令F171,F172,F174,F175有效)
可分別設定加速時間、減速時間。

加減速時間分別設定(使用指令F171,F172,F174,F175有效)

■速度變更(使用指令F171,F172有效)
在JOG運行、梯形控制過程中可通過外部信號來變更目標速度。

速度變更(使用指令F171,F172有效)

■脈沖頻率測定(指令F178)
對1個指令在指定時間內輸入的脈沖數進行計數，并計算頻率。

脈沖頻率測定(指令F178)

■內置4軸脈沖輸出(晶體管輸出型)
可同時對2組2軸直線插補進行控制。
無需復雜的速度計算和程序，只要使用專用指令(F175)即可執行2軸直線插補。由于可同時執行2組控制，因此還可對XY兩個工作臺進行控制。

內置4軸脈沖輸出(晶體管輸出型)

■高速計數器＋脈沖輸出
與梯形程序圖進行組合，通過高速計數器輸入來測量編碼器發出的脈沖信號，并根據這一信號來調整脈沖輸出的頻率，從而實現從軸對主軸速度的同步，構建相應的應用。

高速計數器＋脈沖輸出
如上圖所示，通過編碼器脈沖計數來測量變頻器所控制的傳輸帶1的速度，并使電機(從軸)輸出與該速度相符的脈沖(JOG運行)，使得傳輸帶2的速度實現同步。

■內置多點PWM輸出(4ch)
FP0R脈沖輸出端口可作為PWM輸出端口使用。利用模擬電壓輸出可控制變頻器的速度。

內置多點PWM輸出(4ch)

網絡

■連接PLC(MEWNET-W0)
除FP0R以外，可與FPΣ、FP-X、FP2/FP2SH混合使用，無需使用程序即可最多在16臺PLC之間進行觸點、數據信息的共享。

連接PLC(MEWNET-W0)

■RS485串行通信
適用于Modbus RTU的主機/子機
在Eco市場獲得廣泛應用，空調、溫度、電力控制領域中發揮威力

RS485串行通信

●最多可連接99臺
需鏈接17臺以上的FP系列產品時，如使用Modbus功能代替MEWNET-W0，則最多可鏈接99臺。各FP0R均可用作主機和子機，因此通過用戶程序運行權標，即可建立多主機鏈接。

最多可連接99臺

■RS232C通用串行通信
帶有RS232C端口的控制單元，還對應串行通信。
使用RS232C端口，可直接連接到觸摸屏和計算機上。另外，可輕松地實現與條形碼掃描儀等串口設備雙向數據傳輸。
※串口接線端口部通過S.R.G3端子進行連接。觸摸屏還可通過編程口進行連接。
※繼電器輸出型、晶體管輸出型的控制單元上均可帶RS232C串口。

RS232C通用串行通信

■CC-Link從站單元
對應開放網絡CC-Link。最大16點輸入/16點輸出，可對4字?jǐn)?shù)據進行讀取/寫入。

CC-Link從站單元

其他便利的功能

■程序保護
?禁止上傳程序的設定
使用工具軟件FPWIN即可任意地禁止程序的上傳。關閉不正當?shù)膹?fù)制，保護客戶的重要程序。最適用于使用計算機來管理原始程序的操作人員。

程序保護

?8位密碼
可輸入大小寫的英文字母和數字，因此約有218兆組合。連續三次輸入錯誤后需要電源重新上電。
最適用于需要通過FP0R上傳程序的操作人員。


■溫度調節
?使用PID指令(F356 EZPID)，僅需記述1行熱電偶單元指令，即可實現較難的PLC溫控程序。
?備有綜合精度±0.8℃(K,J,T范圍)4ch型、8ch型兩個機型。最多可連接3個單元，最大可實現24ch的高精度、多點PID控制。

溫度調節

■內置RTC實時時鐘(僅限T型)
可對年月日時分秒的數據進行處理。可使定期的生產信息、工作狀況的監控以及錯誤信息的履歷管理與時鐘數據相結合。


■中斷輸入
與掃描時間無關，可高速地讀取輸入信號，并瞬時地執行中斷程序。可有效用于高精度的定位控制和排除不良的閥門控制。可在中斷輸入中指定X0～X7。
（僅C10為X0-X5)


■脈沖捕捉
可捕捉10μs的脈沖輸入。可方便地捕捉對較小部品進行檢測等的傳感器信號。

脈沖捕捉

■模擬量單元
模擬單元煥然一新。共有5大機型：模擬輸入4ch、8 ch 2機型、模擬輸出4ch、模擬輸入輸出 輸入2ch/輸出1ch、輸入4ch/2ch輸出 2機型。小型機身，實現14bit的高分辨率和±0.2%(25℃)的高精度。

模擬量單元

■EEPROM數據保存(指令F12、P13)
FP0R的所有機型中均內置了EEPROM，可對數據進行電氣性改寫，無需供給電壓即可保持?jǐn)?shù)據。使用指令P13來寫入各種設定值、生產實績等，并進行保存。必要時可通過指令F12來讀取。

EEPROM數據保存(指令F12、P13)

■RUN過程中下載程序(可寫入注釋)
即使FP0R正處于RUN模式中，設備正在工作，也可將離線時編輯的程序完整地下載到FP0R中。同時還可寫入注釋。無需因?yàn)楦鼡Q程序而停止生產。

RUN過程中下載程序(可寫入注釋)

鏈接?通信單元[與以往產品FP0通用]

品名 規格 電源規格 型號 訂貨產品號
FP0 CC-Link
從站單元 		使FP0作為CC-Link的子站發揮作用的單元。FP0擴展總線的最右端只可連接1臺。
※混合使用FP0熱電偶單元的情況下，精度發生改變。詳細情況請參照目錄或CC-Link單元手冊。 		24V DC FP0-CCLS AFP07943
KS1信號轉換器 便于利用LAN監視RS232C/RS485數據的單元。 24V DC — AKS1202
C-NET適配器
(計算機端用) 		用于從上位計算機中通過C-NET使用連接到網絡上的PLC與計算機鏈接功能的RS485轉接器。 100～240V AC — AFP8536
24V DC — AFP8532
FP Web-Server 2
單元 		將FP系列和RS232C機器連接到Ethernet上的單元。具有Web功能、郵件功能。 24V DC FP-WEB2 AFP0611
※ C-NET適配器使用時19,200bit/s 32臺。

熱電偶單元規格

項目 規格
輸入點數 4通道、8通道(輸輸入點數轉換為可能：2, 4, 6, 8通道)
輸入范圍 K, J量程 -100.0 ～ 500.0 ℃ / -148.0 ～ 790.0 ℉ (注1)
T量程 -100.0 ～ 400.0 ℃ / -148.0 ～ 752.0 ℉
R量程 0.0 ～ 1,500.0 ℃ / 32.0 ～ 1,590.0 ℉ (注1)
數字輸出 K, J(℃時)：K -1000 ～ K 5000
K, J(℉時)：K -1480 ～ K 7900 (注1)
(溢位時(℃)：K -1001，K 5001或はK 8000)
(溢位時(℉)：K -1481，K 7901或はK 8000)
(斷線時：K 8000) (注2)
(數據準備中：K 8001) (注3)

T(℃時)：K -1000 ～ K 4000
T(℉時)：K -1480 ～ K 7520
(溢位時(℃)：K 1001, K 4001或K 8000)
(溢位時(℉)：K -1481，K 7521或K 8000)
(斷線時：K 8000)(注2)
(數據準備中：K 8001)(注3)

R(℃時)：K 0～ K 15000
R(℉時)：K 320～ K 15900 (注1)
(溢位時(℃)：K 0，K 15001或K 16000)
(溢位時(℉)：K 0，K 15901或K 16000)
(斷線時：K 16000)(注2)
(數據準備中：K 16001)(注3)
分辨率 0.1℃
取樣周期(注5) 300ms：輸輸入點數轉換為2通道時 (注4)
500ms：輸輸入點數轉換為4通道時 (注4)
700ms：輸輸入點數轉換為6通道時 (注4)
900ms：輸輸入點數轉換為8通道時 (注4)
綜合精度 K, J 量程(-100～500℃)：±0.8℃以下
T 量程(-100～400℃)：±0.8℃以下
R 量程(0～99.9℃)：±3℃以下(100～299.9℃)：±2.5℃以下
(300～1,500℃)：±2℃以下
輸入阻抗 1MΩ以上
絕緣方式 ?熱電偶輸入端子～FP0內部電路間: 光電耦合器絕緣、DC/DC 轉換器絕緣
?熱電偶輸入端子各通道間: PhotoMos繼電器絕緣
入輸出接點含有數 輸入接點 32點 (注6)

(注1)℉以℉(華氏度)表示時，與以℃(攝氏度)表示相比，會降低。
(注2)熱電偶斷線時，在70秒以內數字值會顯示為K8000或K16000。為避免由于斷線所產生的危險，請?jiān)趯?duì)其進行處理之后，交換電熱偶。
(注3)從接通電源到轉換數據準備完成，數字值會顯示為K8001或K16001。為避免使用在此時間的數據，請編制相對的梯形圖程序。
(注4)是輸入CH數轉換開關的設定值。
(注5)從過去8次的轉換值之中刪除最大值和最小值后，取其余的6次的平均值，因此對于急劇的溫度變化，數字值的反應需要一定的時間。控制單元掃描1次，讀取2CH份的數據。
(注6)請使用在產品規格書、用戶操作手冊中記載的范例程式讀取數據。


I/O鏈接單元規格

項目 規格
通信方式 二線式半雙工方式
同步方式 異步通信方式
傳輸線路 2芯電纜
(相當于雙絞線電纜或VCTF 0.75mm2產品)
傳輸距離(總延長) 最大700m (使用雙絞線電纜時)
最大400m (使用VCTF線時)
傳送速度 0.5Mbps
I/O鏈接單元
每1臺的I/O點數 		64點(輸入32點 + 輸出32點) (注1)
遠程I/O分配圖 32X / 32Y
接口 RS485標準
傳送錯誤檢查 CRC方式

(注1)該點數是指可通過網絡MEWNET-F與上位PLC進行I/O鏈接的點數。I/O鏈接單元的異常標志輸出設定為ON(有)的情況下，為63點(輸入31點＋輸出32點)。

FP WEBSERVER 2 單元規格

通信功能 RS232C?Ethernet轉換
(經由Ethernet進行PLC的遠程編程)
E-mail發送功能　HTTP服務功能
通用通信(服務器/客戶)
PPP服務功能
通信接口 RS232C 端子臺3Pin：主要用于連接PLC
RS232C D-sub 9Pin：主要用于連接MODEM
100 BASE-TX(RJ45)：用于連接Ethernet
RS232C通信 通信速度：1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200bit/s
數據長：7, 8bits　
奇偶校驗: 偶數、奇數、無
Ethernet通信 100Mbit/s (100BASE-TX：RJ45)
網絡協議 TCP, UDP, IP, DHCP, ETP, TELNET, HTTP, SMTP, PPP
內存容量 約148kB (htm文檔等的保存用)
設定方式 根據FP Web Configurator Tool 2 進行各動作設定

CC-Link 從站單元規格

1.通信規格

對應版本 CC-Link Ver.1.10
通信方式 廣播輪詢方式
通信速度 10M / 5M / 2.5M / 625k / 156kbit/s
最大傳送距離(注1)   Ver1.10對應CC-Link專用電纜
CC-Link 專用高性能電纜 		CC-Link 專用電纜
10Mbit/s 100m 100m
5Mbit/s 160m 150m
2.5Mbit/s 400m 200m
625kbit/s 900m 600m
156kbit/s 1,200m 1,200m
接口 RS485
站類型 遠程設備站
占用站數 1局

(注1)最大傳輸距離是指多點連接中兩端線纜的長度。
通信速度受到CC-Link版本以及所使用的專用電纜種類的限制。
CC-Link的詳細規格請垂詢CC-Link協會。

混合使用FP0 CC-Link從站單元和FP0熱電偶單元的情況下，位于CC-Link從站單元左側的熱電偶單元的精度如下所示。

電源單元規格

輸入 額定輸入電壓 AC100～240V
輸入電壓允許波動范圍 AC85～264V
額定頻率 50/60Hz
頻率范圍 47～63Hz
相數 單相
沖擊電流 30A(0－P)以下。但作為冷啟動。
漏電流 0.75mA以下
瞬間斷電允許時間 10ms以上
輸出 額定電壓 DC24V
電壓精度 ±5％
額定電流 0.7A(注1)
輸出電流量程 0 ～0.6A
電壓波動 500mV以下
保護功能 過電流保護 0.63A以上
過電壓保護 有

(注1)即使低于額定電流，連接沖擊電流較大的機器時，有時可能會無法啟動。
此時，建議在電源單元和機器之間插入1～2Ω左右，以抑制沖擊電流。

適用壓接端子

制造商 型名 適用電線
日本壓接端子 V1.25－M3(圓型)
V1.25－S3A(前端開口型) 		0.35～1.65mm2
AWG＃22～＃15
V2－M3(圓型)
V2－S3A(前端開口型) 		1.04～2.00mm2
AWG＃17～＃14

消耗電流一覽表

單元的種類 控制單元部
消耗電流(DC24V系) 		擴展單元部
消耗電流(DC24V系)
FP0R
控制單元 		C10 100 mA以下 -
C14 120 mA以下 -
C16 70 mA以下 -
C32
T32
F32 		90 mA以下 -
FP0R
擴展單元 		AFP0RE8X 10 mA以下 -
AFP0RE8R 10 mA以下 50 mA以下
AFP0RE8YR 10 mA以下 100 mA以下
AFP0RE8YT/P 15 mA以下 -
AFP0RE16X 10 mA以下 -
AFP0RE16R 20 mA以下 100 mA以下
AFP0RE16T/P 20 mA以下 -
AFP0RE16YT/P 25 mA以下 -
AFP0RE32T/P 35 mA以下 -
FP0R智能
單元 		AFP0RAD4 20 mA以下 -
AFP0RAD8 20 mA以下 -
AFP0RDA4 10 mA以下 180 mA以下
AFP0RA21 10 mA以下 80 mA以下
AFP0RA42 10 mA以下 120 mA以下
FP0智能
單元 		FP0-A21 20 mA以下 100 mA以下
FP0-A80 20 mA以下 60 mA以下
FP0-A04V 20 mA以下 100 mA以下
FP0-A04I 20 mA以下 130 mA以下
FP0-TC4
FP0-TC8 		25 mA以下 -
相關通信
單元 		FP0-CCLS 40 mA以下 40 mA以下
FP0-IOL 30 mA以下 40 mA以下
FP-WEB 2 - 95 mA以下(24V DC時)
240 mA以下(12V DC時)
AFP15402(C-NET適配器)) 50 mA以下 -

●控制單元部分消耗電流
是指控制單元的電源連接器所消耗的電流。如果擴展了擴展單元、智能單元會增加下列的電流值。

●擴展單元部分消耗電流
是指擴展單元的電源連接器部分所消耗的電流。無記載的單元沒有電源連接器。

FP0 鏈接?通信單元


■I/O鏈接單元

I/O鏈接單元


■CC-Link 從站單元

CC-Link 從站單元


FP0 電源單元


■電源單元

電源單元

可選件

配線工具

品名 訂貨產品號
端子臺用改錐
繼電器輸出型?端子臺(Phonenix制)在接線時需要。 		AFP0806
散線壓接工具
晶體管輸出型附屬的連接器在接線時需要。 		AXY52000

安裝部件

品名 訂貨產品號
FPO安裝板 窄條30型
擰緊螺絲用的安裝板。寬30mm型。 		AFP0811
(含10個)
FPO安裝板 窄條型
擰緊螺絲用的安裝板。窄條型。 		AFP0803
(含10個)
安裝板
擰緊螺絲用的安裝板。平面型。
 AFP0804
(含10個)

輸入輸出電纜

品名 訂貨產品號
晶體管輸出型用
I/O電纜
一側附帶連接器的散線電纜(10芯)、AWG22、0.3mm2、 2條(藍?白)1條 		長度1m、
2條1套 		AFP0521
長度3m、
2條1套 		AFP0523

※1 對于FP0-C10RS、C14RS、E8RS、E16RS等型號、需要I/O電纜各1套(2本)。
※2 對于FP0-C16T/E16X、E16T/E16YT型號、需要I/O電纜各1套(2條)。
※3 對于FP0-C32T/E32T/、需要I/O電纜各2套(共4條)。

扁平電纜用連接器套件(10芯)

扁平電纜用連接器套件芯) AFP0808(4個裝)

維修部件

品名 訂貨產品號
端子臺插座
附屬繼電器輸出?端子臺型。
維修部件。 		AFP0802
(含2個)
散線壓接插座
附屬于晶體管輸出型 		AFP0807
(含2個)
FP0R電源電纜
(長1m)
附帶于FP0R控制單元。 		AFPG805
(1個裝)

散線壓接連接器

品名 訂貨產品號 適用電纜尺寸 電線規格
電纜直徑 備注
散線壓接連接器 AXW7221FP AWG#22 φ1.5～φ1.1 AWG#22 12根/0.18
AWG#24 雙絞線
AXW7231FP AWG#26 φ1.3～φ1.1 雙絞線
AWG#28 雙絞線

4點單元繼電器(功率PhotoMOS型)

接點構成 種類 額定輸入電壓 4點單元繼電器
型號 訂貨產品號 包裝數量
1a×4 DC專用
(配備AQZ102) 		DC12V RT3SP1-12V <
*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
?

在線
客服

在線客服KERNTECH 竭誠真誠為您服務！

售前咨詢(天津)

售前咨詢(北京)

售前咨詢(濟南)

項目咨詢

售后與維修咨詢

客服
熱線

400-867-5758
7*24小時客服服務熱線

關注
微信

科恩電氣
科恩眾和
頂部
主站蜘蛛池模板： | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
