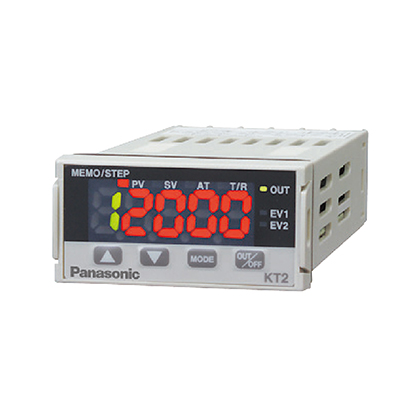

KT2溫度控制器
9步可控模式，無需選擇傳感器(輸入)的多種輸入型，通過簡便的操作便可進行“高精度”的溫度控制。
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
模式可控的小型溫度控制器 (DIN48×24尺寸)新登場。
|
|
|
|
UL/C-UL 、CE 已取得。
特點
1.9步可控模式。
KT2系列中，雖然DIN48×24為定值控制，但可選擇9步模式控制。
2.無需選擇傳感器(輸入)的多種輸入型
用于溫度檢測的傳感器(輸入)部分可以對應任意“熱電偶”、“熱電阻”、“DC電流”、“DC電壓”。
| ※ | 若輸入種類選擇發生變更，有些項目的設定內容也將隨之變更，敬請注意。 |
|---|---|
3.通過簡便的操作便可進行“高精度”的溫度控制。
通過前方按鍵便可進行全部的操作，另外，操作模式因采用了可保持穩定溫度的“PID控制”，所以指示精度可達各輸入跨距的±0.2%的高精度。
4.匯集24品種
匯集了融入附加功能(加熱冷卻?通信功能)的24品種。
5.獲得UL/c-UL認證。符合CE標志。
6.通信規格采用RS-485(Modbus Protocol)。
用于溫度檢測的傳感器(輸入)部分可以對應任意“熱電偶”、“熱電阻”、“DC電流”、“DC電壓”。
|
額定?性能概要
| 項目 | 規格 | |||||
|---|---|---|---|---|---|---|
| 尺寸(W×H×D) | 48×48×62mm | |||||
| 額定 | 額定操作電壓(任選一個) | 100～240V AC | ||||
| 24V AC/DC | ||||||
| 額定頻率 | 50/60Hz | |||||
| 額定消耗功率 | 約8VA | |||||
| 額定刻度 | 輸入的種類 | 輸入范圍 | ||||
| 熱電偶 | K | －200～1370℃(－320～2500°F) | ||||
| －200.0～400.0℃(－320.0～750.0°F) | ||||||
| J | －200～1000℃(－320～1800°F) | |||||
| R | 0～1760℃(0～3200°F) | |||||
| S | 0～1760℃(0～3200°F) | |||||
| B | 0～1820℃(0～3300°F) | |||||
| E | －200～800℃(－320～1500°F) | |||||
| T | －200.0～400.0℃(－320.0～750.0°F) | |||||
| N | －200～1300℃(－320～2300°F) | |||||
| PL－II | 0～1390℃(0～2500°F) | |||||
| C(W/Re5－26) | 0～2315℃(0～4200°F) | |||||
| 測熱電阻 | Pt100 | －200～850℃(－320～1500°F) | ||||
| －200.0～850.0℃(－320.0～1500.0°F) | ||||||
| JPt100 | －200～500℃(－320～900°F) | |||||
| －200.0～500.0℃(－320.0～900.0°F) | ||||||
| 直流 | 電流 | 4～20mA DC | －2000～10000 | |||
| 0～20mA DC | ||||||
| 電壓 | 0～1V DC | |||||
| 0～10V DC | ||||||
| 1～5V DC | ||||||
| 0～5V DC | ||||||
| ?直流電流、直流電壓輸入可縮放及改變小數點的位置。 ?直流電流輸入用附加方式對應50Ω分流器電阻(另售品)。 | ||||||
| 多種輸入 | 熱電偶 | K、J、R、S、B、E、T、N、PL－II、C(W/Re5－26) 外部電阻：100Ω以下(但當B輸入時，外部電阻為40Ω以下) | ||||
| 測溫電阻 | Pt100、JPt100 3導線式(1條線所允許的輸入導線電阻:10Ω以下) | |||||
| 直流電流 | 0～20mA DC |
輸入阻抗: 50Ω(輸入端子間連接50Ω分流器電阻。) 允許輸入電流: 50mA以下(使用50Ω分流器電阻時) |
||||
| 4～20mA DC | ||||||
| 直流電壓 | 0～1V DC | 輸入阻抗: 1MΩ以上、允許輸入電壓: 5V以下、允許信號源電阻: 2kΩ以下 | ||||
| 0～5V DC | 輸入阻抗: 100kΩ以上、允許輸入電壓: 15V以下、允許信號源電阻: 100Ω以下 | |||||
| 1～5V DC | ||||||
| 0～10V DC | ||||||
| 控制輸出 | 繼電器觸點 | (任選一個) | 1a 3A 250V AC(電阻負載)、1A 250V AC(感應負載 cosφ＝0.4)、電氣壽命：10次 | |||
| 無觸點電壓(SSD驅動用電壓輸出) | 12V DC±15% 最大負載電流40mA(帶短路保護回路) | |||||
| 直流電流 | 4～20mA DC 負載電阻：最大550Ω | |||||
| 警報輸出1(EVT1) | 繼電器觸點 1a：控制容量 3A 250V AC(電阻負載)、電氣壽命10萬次 | |||||
| 警報輸出2(EVT2) | 同于報警輸出1 | |||||
| 控制方式 | PID動作(帶自整定功能)、PI動作、PD動作(帶手動復位功能)、P動作(帶手動復位功能)、ON/OFF動作 | |||||
| 目標溫度設定 | 第1、第2、第3、第4設定(通過外部端子切換) | |||||
| 指示精度 | 熱電偶 |
各輸入范圍±(0.2%＋1 Digit)以內或±2℃(4℉)以內的較大值 但是，R或S輸入0～200℃(0～400°F)的范圍為±6℃(12℉)以內 B輸入0～300℃(0～600℉)的范圍為精度保證范圍外K、J、E、T、N輸入不到0℃(32℉)時為 輸入范圍±(0.4%＋1 Digit)以內 |
||||
| 測溫電阻 | 各輸入范圍±(0.1%＋1 Digit)以內或±1℃(2℉)以內的較大值 | |||||
| 直流電流、直流電壓 | 各輸入范圍±(0.2%＋1 Digit)以內 | |||||
| 采樣周期 | 250ms | |||||
| ON/OFF控制間隙 | 熱電偶、測溫電阻：0.1～100.0℃(℉) 直流電流、直流電壓：1～1000(小數點的位置根據小數點選擇) | |||||
| 比例帶 | 0～1000℃(0～2000℉)輸入為小數點時、0.0～1000.0℃ (0.0～1000.0℉)直流電流、直流電壓時、0.0～100.0% | |||||
| 積分時間 | 0～1000秒 | |||||
| 微分時間 | 0～300秒 | |||||
| 比例周期 | 1～120秒 | |||||
| 允許操作電壓范圍 | 100～240V AC時：85～264V AC、24V AC/DC時：20～28V AC/DC | |||||
| 絕緣電阻 | 500V DC 10MΩ以上 | |||||
| 耐電壓 | 輸入端子－電源端子間 輸出端子－電源端子間 通電1.5kV AC 1分鐘 | |||||
| 誤動作振動 | 10～55Hz 單向振幅 0.35mm(上下、左右、前后各方向10分鐘)(120ms掃描) | |||||
| 耐久振動 | 10～55Hz 單向振幅0.75mm(上下、左右、前后各方向1小時) | |||||
| 誤動作沖擊 | X、Y、Z各方向5次 98m/s2 | |||||
| 耐久沖擊 | X、Y、Z各方向5次 294m/s2 | |||||
| 使用環境溫度 | 0～50℃ | |||||
| 使用環境濕度 | 35～85％RH(無凝露) | |||||
| 重量 | 約120g | |||||
| 防水性 | IP66IP66(只在面板表面:使用膠墊時) | |||||
| 顯示部分文字高度 | PV：12mm SV：6mm | |||||
| 可選件功能 | 加熱 冷卻控制 | 繼電器觸點 | 1a 控制容量 3A 250V AC(絕緣電阻)、電氣壽命 10萬次 | |||
| 無觸點電壓 | 12V DC±15％、最大 40mA(帶短路保護回路) | |||||
| 加熱器斷線警報輸出 |
將加熱器額定電流指定為單相20A、單相50A、三相20A、三相50A、 設定精度：加熱器額定電流±5%以內 繼電器觸點1a 3A250V AC(電阻負載)、電氣壽命:10萬次 |
|||||
| 通信功能 | 請參照下面的通信功能概要 | |||||
| 附件 | 安裝支架/安裝金具 | 隨本體一起提供 | ||||
| 端子盒蓋 | 另售 | |||||
通信功能概要
| 通信方式 | 半二重通信 |
|---|---|
| 通信速度 | 從2400, 4800, 9600, 19200bps中任一個用鍵操作選擇 |
| 同期方式 | 起停同步 |
| 協議 | Modbus RTU、Modbus ASCII、MEWTOCOL |
| 符號形式 | 二進制/ASCII |
| 接口 | 依據EIA RS-485 |
| 子站數 | 31站 |
| 最大通信距離 | 1,000m(連接線電阻50Ω以內) |
※ KT8?KT9系列附加通信功能的情況下，不能進行第2主設定。
尺寸圖
- 單位mm

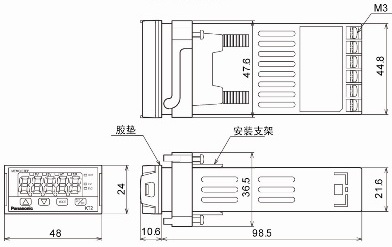

外形尺寸圖
公差±1
|
面板開槽尺寸
公差±1
|
可選件
分流器電阻
|
端子盒蓋
|

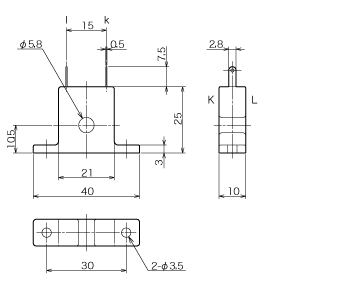

電流互感器(CT)
|
|
| ※ | 如果選擇加熱器斷線報警功能則附帶CT1或CT2。 |
|---|
