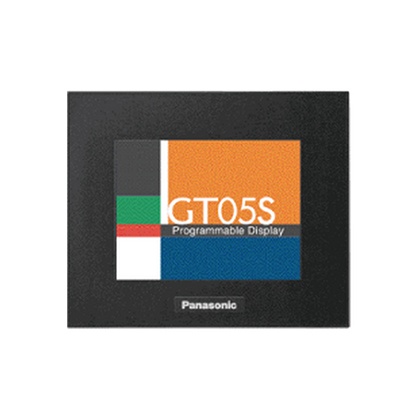

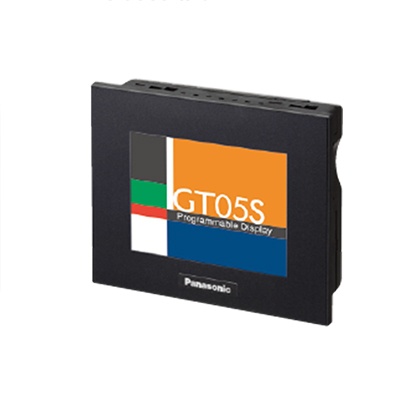

人機界面（觸摸屏）通用型GT05系列 GT05S（AIG05SQ05D）
在超小型機身上配備有亮麗的3.5寸QVGA液晶屏幕。擁有高對比度的液晶屏GT05M/GT05G，GT05S擁有廣角4096色屏幕、小型尺寸和最強的表現力。
編 號：10118001682
型 號：GT05S（AIG05SQ05D）
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
在超小型機身上配備有QVGA液晶屏。
|
特點
|
版本升級的通知

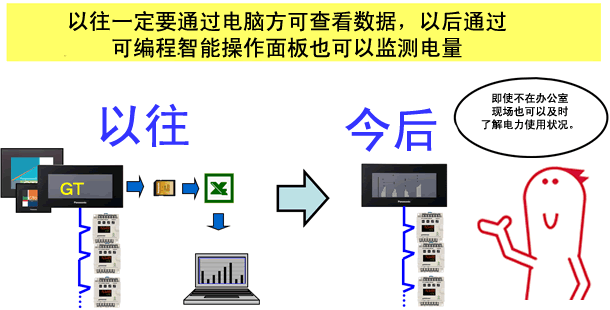

Eco Pot功能(圖表＋導入)
強化圖表功能、可導入環保型功率表的數據并以圖表顯示。
圖表功能的強化
1. 現在可以顯示以往無法顯示的8個棒狀圖。也可以和折線圖混合顯示。
2. 不僅可以顯示PLC中的數據，也可以讀取SD內存卡中的數據。
對應SDHC
從2010年2月生產的產品開始對應SDHC卡。
| 2月以前生產的產品 | 2月以后生產的產品 | |
|---|---|---|
| 本體LOG |
|
|
| SD內存卡 | ○※ | ○ |
| SDHC內存卡 |
4GB～16GB 僅限CLASS2,4 |
4GB～32GB |
| ※1 |
將SD內存卡插入GT中至開始讀取卡中的數據間，GT處于無法進行任何操作的狀態。 2GB以下 約5～10秒、4GB 約5～15秒、8GB 約15～25秒、12GB 約20～35秒、16GB 約30～45秒、32GB 約60～90秒 |
|---|---|
| ※ | 本體軟件的版本GT05：Ver1.39以下、GT12：1.09以下、GT32:1.49以下的時、將會無法是用1GB以下的SD卡。 |
| ※ | SDHC卡僅可用于標有SDHC標志的硬件。標有SD標志的硬件版本升級也無法支持。 |
| ※ | SD、SDHC為SD-3C, LLC的商標。 |
在基本畫面上顯示/隱藏鍵盤部件的功能
使用GTWIN制作圖像時、可選擇鍵盤部件顯示?不顯示。

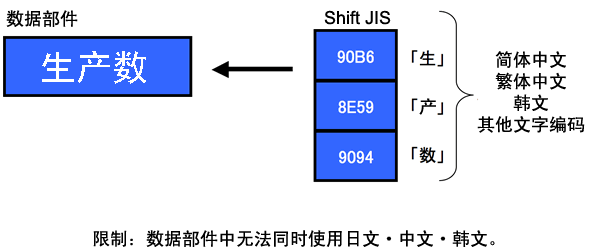

數據部件可顯示日文?中文?韓文
數據部件增加日文的顯示、并支持繁體中文、簡體中文、韓文的顯示。

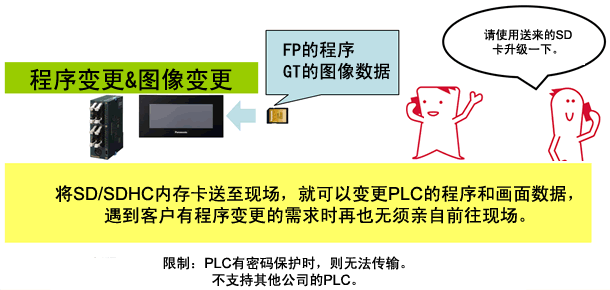

PLC程序／畫面數據的傳輸
SD/SDHC內存卡中存儲的PLC中的程序(GR,Pro皆可)和GT的畫面上的數據可安裝在其它的FP系列PLC和GT系列產品中。

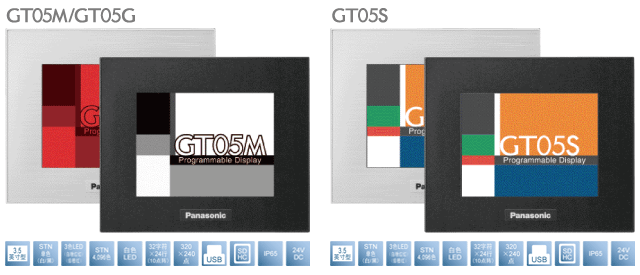

特點－GT05M/GT05G
采用3.5英寸型、QVGA高對比度單色液晶屏，提高了識別性。
采用明亮的LED背光燈
白/紅/粉型的GT05M、綠/橙/紅型的GT05G，同時兼顧到使用便利性和易識別性。
特點－GT05S
3.5英寸型、QVGA廣視角顯示屏采用STN4,096色液晶
左右各50度、上下各60度實現了廣視角，提高了斜向查看的識別性。
采用明亮的LED背光燈。
特點－共通特點
標準配備SD/SDHC存儲卡插槽 ※1
可簡單地對畫面數據進行復制、備份、恢復。
標準配備USB接口
還可對應USB電纜的穿越功能，可對PLC和GT同時進行調試。
最大可顯示240點字符
可使用10點顯示大量精細的文字，還可使用240點全屏顯示文字。
電源部變壓器絕緣
電源部實施了絕緣，進一步提高了安全性。
本公司的FP系列可連接多臺GT
GT連接功能無通信程序時、1臺PLC最多可連接32臺GT系列產品。傳輸線等距離操作臺較遠的場合也可同時使用，減少PLC的臺數，為生產工程削減成本。
密碼管理強化安全保護
密碼保護?操作安排功能、本體數據的保護、都可以通過密碼進行權限管理。
| ※1 | CLASS10最大對應32GB的容量。 |
|---|---|
| ※2 | 通信·電源用連接器部分超出3.9mm。請將電纜直徑也考慮在內。 |
| ● | GT系列的前面保護板為另售 |
種類
GT05M
| 操作電壓 | 通信端口 | 訂購產品號 | ||||||
|---|---|---|---|---|---|---|---|---|
| 24V DC | RS232C |
 PLC連接電纜：(2m) 微型DIN5端子－散線(3根)＋屏蔽線 訂購產品號：AIGT8162 AIGT8165(5m), AIGT8160(10m) |
||||||
|
RS422 (RS485) |
 PLC連接電纜：(5m) 微型DIN8端子－散線(4根)＋屏蔽線 訂購產品號：AIGT8175 |
GT05G
| 操作電圧 | 通信端口 | 訂購產品號／PLC連接電纜 | ||||||
|---|---|---|---|---|---|---|---|---|
| 24V DC | RS232C |
PLC連接電纜(2m) 微型DIN5端子－散線(3根)＋屏蔽線 訂購產品號：AIGT8162 AIGT8165(5m), AIGT8160(10m) |
||||||
|
RS422 (RS485) |
PLC連接電纜(5m) 微型DIN8端子－散線(4根)＋屏蔽線 訂購產品號：AIGT8175 |
GT05S
| 操作電圧 | 通信端口 | 訂購產品號／PLC連接電纜 | ||||||
|---|---|---|---|---|---|---|---|---|
| 24V DC | RS232C |
PLC連接電纜(2m) 微型DIN5端子－散線(3根)＋屏蔽線 訂購產品號：AIGT8162 AIGT8165(5m), AIGT8160(10m) |
||||||
|
RS422 (RS485) |
PLC連接電纜(5m) 微型DIN8端子－散線(4根)＋屏蔽線 訂購產品號：AIGT8175 |
| * | 有關實際連接時的布線，請參閱GT系列等使用手冊。 |
|---|
規格
| 項目 | GT05M/GT05G | GT05S | |||
|---|---|---|---|---|---|
| RS232C | RS422 | RS232C | RS422 | ||
| 額定電源 | 24 V DC | ||||
| 工作電壓范圍 | 21.6 ～ 26.4 V DC | ||||
| 消耗功率 | 2.4W 以下 | 3.6W 以下 | |||
| 電源部分的絕緣方式 | 變壓器 | ||||
| 使用環境溫度 | 0 ～ 50 ℃ | ||||
| 使用環境濕度 | 20～85%RH(25℃下)、應無凝露 | ||||
| 保存環境溫度 | －20 ～ 60 ℃ | ||||
| 保存環境濕度 | 10～85%RH(25℃下)、應無凝露 | ||||
| 耐振動 | 10～55Hz(周期1分鐘)雙向振幅0.75mm X、Y、Z各方向10分鐘 | ||||
| 耐沖擊 | 98m/s2以上 X、Y、Z 各方向4次 | ||||
| 耐重疊干擾性 |
1,000 V ［P?P］以上 脈寬50ns,1μs電源端子間(由干擾模擬器產生) |
||||
| 耐環境性 |
IP65(在初始狀態下)操作盤正面防塵、防滴漏(在盤接觸面上使用橡膠墊圈) ※再次安裝時請更換防水墊圈 |
||||
| 重量 | 約230 g | ||||
| 顯示部分 | 顯示裝置 | STN單色LCD | STN彩色LCD | ||
| 點數 | 320(W)×240(H)點 | ||||
| 顯示顏色 | 2色(黑/白) | 4,096色 | |||
| 有效顯示尺寸 |
73.0(W)×55.2(H) |
||||
| 背光燈方式 |
GT05M：3色LED(白/粉紅/紅) GT05G：3色LED(綠/橙/紅) ※不可更換 |
白色LED※不可更換 | |||
| 功能 |
可顯示的 字體種類類 |
固定(GTWIN)：1/4 角(8×8)、半角(16×8)、全角(16×16)可縱橫各1、2、4、8倍顯示 |
|||
| 可顯示的語言種類 | 日語、英語、簡體中文、繁體中文、韓語、德語、意大利語、西班牙語、法語、土耳其語 | ||||
| 可顯示的圖形 | 直線、折線、矩形、圓、橢圓、圓弧、橢圓弧、扇形、橢扇形、圓角矩形、位圖 | ||||
| 可登錄的畫面數※2 | 約240 | 約180 | |||
| 可指定的畫面No. | 基本畫面:No.0 ?3FF 鍵盤畫面：No.0?7 | ||||
| 部件功能 | 消息、指示燈、開關、功能開關、數據、棒圖、時鐘、鍵盤、折線圖、報警列表、自定義(消息、指示燈、開關) | ||||
| 其他功能 | 配方功能、滾動顯示功能、寫入設備功能、顯示語言切換 | ||||
| 時鐘功能 | 本體有內置的時鐘(可參照PLC的時鐘來顯示)※其他用途電池應另行購買 | ||||
| 對比度調整 | 可通過觸摸屏操作來調整對比度 | ||||
| 蜂鳴器 | 配備 | ||||
| 自動通信設定 | 對方機器無響應的情況下，自動更改通信速率 | ||||
| 穿越功能 | 在計算機與PLC之間插入GT后，無需直接連接計算機與PLC即可進行調試 | ||||
| 畫面制作 | 使用專用軟件 對應操作系統：Windows?2000/XP/Vista/7※2 / Vista | ||||
| 觸摸開關分辨率 | 自由配置(最小8點) | ||||
| 觸摸開關操作力 | 0.8N 以下 | ||||
| 觸摸開關壽命 | 100萬次以上(25℃下) | ||||
| COM.端口 | 通信規格 | RS232C 標準 | RS422 標準 | RS232C 標準 | RS422 標準 |
|
與外部設備的 通信條件 |
傳輸速率 9,600bps·19,200bps·38,400bps·57,600bps·115,200bps | ||||
|
數據位7bit·8bit 奇偶校驗：無·奇校驗·偶校驗 停止位：1bit |
|||||
| 通信協議 | 對應本公司FP系列/對應通用串行通信/其他公司的PLC(廠家、機型請參照各公司的 PLC對應表 | ||||
| 連接器 | 連接器式端子臺(8腳) | ||||
|
用于畫面 數據傳輸 的接口 |
通信規格 | USB 1.1 | |||
| 與計算機之間的 通信條件 | － | ||||
| 通信協議 | 本公司專用協議 | ||||
| 連接器 | USB TYPE-B | ||||
| Ethernet接口※4 | － | ||||
| 用戶存儲器 | 存儲器 | F-ROM | |||
| 容量 | 2 Mbyte | 12 Mbyte | |||
| 存儲器備份 | 存儲器 | SRAM | |||
| 后備電池 | 鋰電池(更換式)AFPX-BATT※本體中未附帶 | ||||

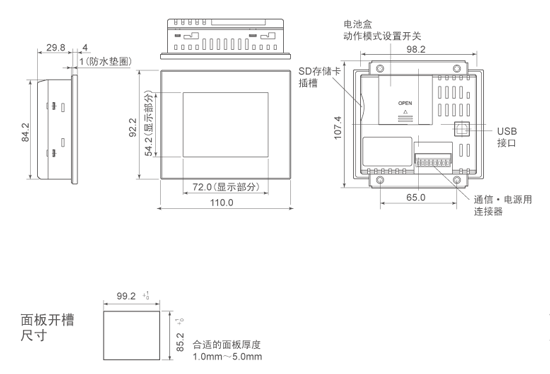

尺寸圖
- 單位mm
外形尺寸圖
|
