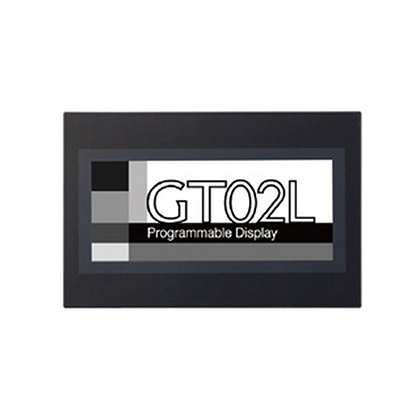

人機界面（觸摸屏）GT系列GT02L（AIG02LQ04D）
觸摸屏的入門機型。擁有3個級別的白色背光燈更簡便！更降低成本！
編 號：10118041719
型 號：GT02L（AIG02LQ04D）
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
更簡便！觸摸屏的入門機型
|
 ※1
|
 ※2
|
| ※1 | EMC指令 |
|---|---|
| ※2 | Listing認證 |
特點
|

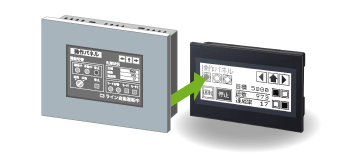

煥然一新的觸摸屏
|
● 在小型機身上采用最大級別的寬屏液晶 |

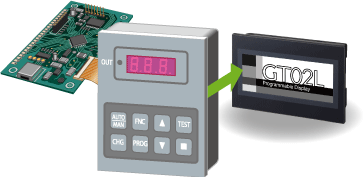

將薄膜開關應用于觸摸屏
|
● 可自由地配置顯示與按鈕的布局，提高了操作性 |

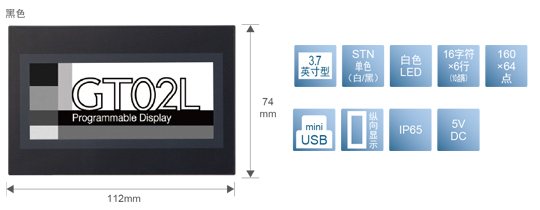

小型機身上配備有高級別的寬屏液晶
在H74×W112mm的小型機身上配備有大型的3.7英寸型液晶。采用模擬觸摸方式，在顯示部分沒有影響視線的點和線。

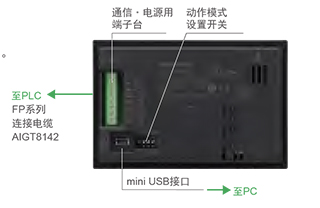

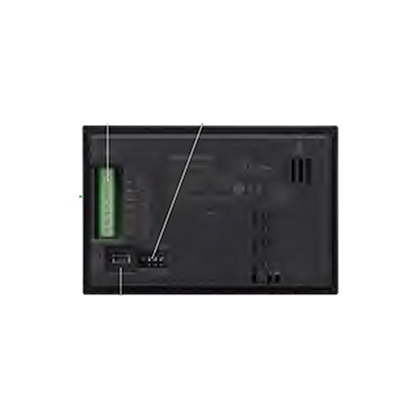

標準配備mini USB接口
還可對應USB電纜的穿越功能，可對PLC和GT同時進行調試。
|
無論是開關還是字符，均可自由配置大小
能以1點為單位移動最小的8×8點開關。另外，還可將喜好的字體顯示為想要的大小(10～64點)。

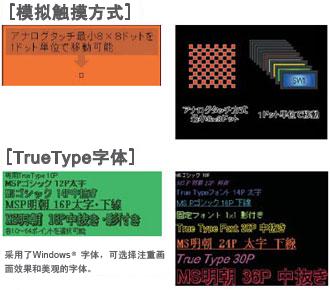

提高了畫面設計的自由度!
|
GT系列可通過模擬觸摸方式，以1點為單位進行部品、文字配置，采用Windows?字體，可使用豐富的文字尺寸(10～240點)自由地設計畫面。 |
圖表功能
|
顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。 |
狹窄的場所中可縱向顯示
|
由于可實現縱向顯示，因此可安裝在較為狹窄的空間內。提高了系統設計的自由度，還可實現小型化。另外，還對應無安裝場所的窄長型裝置。 |
滾動顯示功能
|
畫面下部區域可滾動顯示最大64個文字(全角)的信息(128種)。 |
多功能按鍵
使用該按鍵可實現設置多個數值、變更畫面等多個操作。

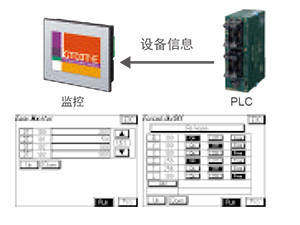

配備FP監控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e/FP0/FP2]
※FP7除外
五大便利功能，進一步提高GT與本公司FP系列PLC之間的親和性
| [1] |
設備監控(可對FP系列所擁有的設備寫入值進行顯示和變更。備有三種模式。) (1)Easy Monitor：想要輕松監控時可使用該模式。指定1種設備后，可連續進行顯示、變更。 (2)Entry Monitor：想要一次性查看多種設備時可使用該模式。對于想要顯示的設備，可逐個進行登錄、變更。 (3)Forced On/Off：想要強制性地使輸出ON/OFF時可使用該模式。對于想要控制輸出的設備，可逐個進行設定。 |
|---|---|
| [2] |
系統寄存器監控(可對系統寄存器的數值進行顯示和變更) 可指定系統寄存器的No.，顯示數值或者變更數值。 |
| [3] |
共用存儲器監控(可顯示共用存儲器的數值) 插槽No.、數據庫No.：可指定地址，顯示數值。不能變更數值。 |
| [4] |
報錯監控(可顯示FP系列所發生的報錯) 可顯示自診斷的結果、錯誤代碼和錯誤標志，還可清除報錯。 |
| [5] |
密碼設定(為保護FP系列程序的讀取和寫入，可設定密碼) 利用FP系列的密碼保護功能，可登錄或者清除密碼。 |
|

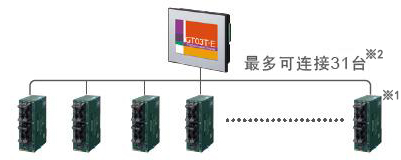

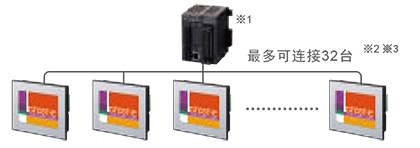

可連接多臺本公司的FP系列PLC與GT
|
|
通過密碼進行管理，加強安全性
使用密碼保護、操作安全功能，可保護本體的數據資產，并能通過密碼來管理操作權限。
密碼保護功能
利用密碼限制本體畫面數據的上傳，保護本體的數據資產。
操作安全功能
操作人員(最多64人)可分別設定密碼，還可按照部品設定最多16級的顯示、操作權限。通過本體可修改登錄用戶名和密碼。
利用穿越功能提高現場的工作效率
使用GT與本公司的PLC FP系列進行通信的同時，可傳輸GT畫面數據，并進行PLC的調試。
簡單地切換語言
|
以往需要制作各個語種的畫面，但使用顯示語言切換功能，即可按照各個部品同時登錄多種語言( 最多16種) 。 |
設備寫入
|
可根據PLC狀態和畫面No.來修改PLC的數據，或者使位置ON/OFF。 |
種類
本體/編程軟件
| 品名 | 內容 | 訂貨產品號 | ||
|---|---|---|---|---|
| 液晶 | 電源 | 通信端口 | ||
GT02L
|
STN單色液晶
(白色背光燈) |
5V DC
|
RS232C
|
AIG02LQ02D |
|
RS422(RS485)
|
AIG02LQ04D | |||
| Terminal GTWIN Ver.2 | 日語版 | Terminal GTWIN CD-ROM | AIGT8000V2 | |
| 英語版 | Terminal GTWIN CD-ROM | AIGT8001V2 | ||
|
Terminal GTWIN Ver.2 升級品※1 |
日語版 | Terminal GTWIN CD-ROM | AIGT8000V2R | |
| 英語版 | Terminal GTWIN CD-ROM | AIGT8001V2R | ||
| ※1 | Terminal GTWIN Ver.1請升級至Ver.2。 |
|---|
電纜(PLC連接電纜)
| 電源·通信方式 | 連接電纜 | PLC |
|---|---|---|
| 5V DC、RS232C |
 品號: AIGT8142※ PLC連接電纜(2m)Mini DIN5端子－散線(4根)＋屏蔽線 |
本公司FP系列 |
| 5V DC、RS422/RS485 |
 品號: AIGT8152※ PLC連接電纜(2m)Mini DIN8端子－散線(6根)＋屏蔽線 |
三菱電機(株)制造 FX系列 |
| ※ | 本線纜用于GT系列(5V DC)，由編程口供電。 |
|---|
規格
| 項目 | 規格 | |
|---|---|---|
| 額定電源 | 5 V DC ±10% | |
| 消耗功率 | 1W 以下 | |
| 電源部絕緣方式 | - | |
| 使用環境溫度 | 0 ～ +50 ℃ | |
| 使用環境濕度 | 20 ～ 85 %RH (在25℃下，應無結露) | |
| 耐環境性 |
IP65(初始狀態下) 僅面板前面防塵、防水(控制柜接觸面使用防水墊圈)※1 |
|
| 重量 | 約150 g | |
| 顯示部分 | 點陣數 | 160(橫)×64(縱)dot |
| 有效顯示尺寸(mm) |
88.0(橫)×35.2(縱)mm |
|
| 背光燈方式 | LED 背光燈 白色 | |
| 觸摸開關方式 | 模擬電阻膜式觸摸開關 | |
| 可登錄的畫面數量 | 80畫面※2 | |
※1重新安裝的情況下，請更換防水墊圈。
※2可登錄的畫面數量因登錄內容而異。

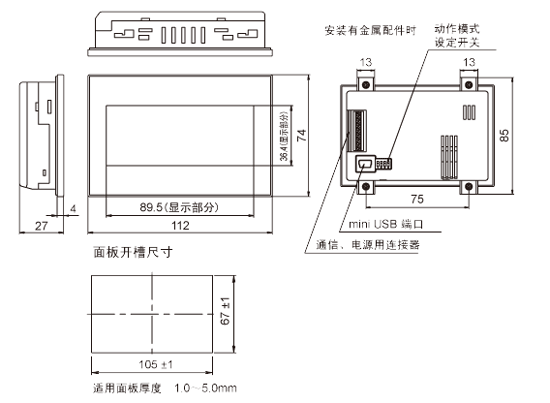

尺寸圖
- 單位mm
外形尺寸圖
|
