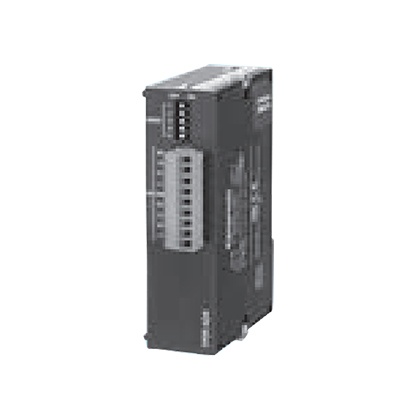

FPΣ(FPG)與FP0R共享擴展智能單元-AFP0RA21（AFP0480） NEW 模擬量輸入?輸出單元

超小型，高性能。最大輸入輸出可達384點。程序容量32K步，可充分確保注釋區域。配置RS485端口，溫度調節簡單。

編 號：1012421851

型 號：AFP0RA21（AFP0480）

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件


高速?大容量?新功能、V3向著全新的領域進發。

UL ※1 UL CE RoHS對應
※1 僅限FP0增設單元

特點

High Performance


高速運算


通過配備32位RISC處理器，實現了小型PLC的超高速運算處理。5000步※1的掃描時間不足2ms。高速PLC是設備高性能化中所不可或缺的。
※1 基本指令40%、數據傳輸、運算指令60%


大容量的程序存儲器


為充分適應通信、定位、模擬量控制等不斷擴大的功能需求，建議使用備有32K部程序存儲器FPΣ。即使將來進行設備改造，也因程序容量有充足余量而可放心使用。


獨立的注釋存儲器


要在計算機管理程序時，常常難以確定哪個是最終的程序，從而將正在工作的設備內的PLC中所存儲的程序作為最終程序。FPΣ中配備了獨立的注視存儲器，所以注釋均可與程序一起存儲至PLC內，因此便于對程序進行管理，便于維護。


最大I/O點數

中間為控制單元，左側可擴展4臺擴展單元，右側可擴展3臺。以此可達到最大I/O點數384點，實現超過小型PLC領域的控制功能。


Positioning

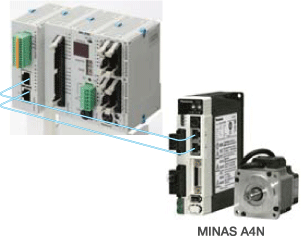

網絡伺服系統

位置控制單元RTEX可對應松下電器產業制造的MINAS A4N“Real Time Express”構建高速、省配線的網絡伺服系統。復雜的配線作業可大幅度減少，有助于實現多軸控制裝置的迅速啟動運行。



高速啟動

脈沖輸出型位置控制單元可實現0.005ms高速啟動，最適用于電子零部件的碼垛等高速、反復進行短行程操作的應用程序。


Network


最大3通道＋通信單元

通信插件(2通道型)與編程口配合使用，可通過控制單元搭載串行端口3通道。與品種豐富的通信單元組合使用，可構筑廣泛的網絡應用程序。



開放式網絡

如果使用FNS單元，可作為從站分別與PROFIBUS DP、DeviceNet、CANopen連接。



Ethernet

如果使用FP-WEB-SERVER2，可通過LAN電路簡單地進行檢查數據、生產數據以及錯誤信息的收集。可使用工具軟件FP Web Configurator Tool，方便地進行FP WEBSERVER2的連接設定。



Modbus-RTU

對應全球通用的業界標準Modbus RTU的主/從站。在空調·溫度控制等方面，發揮強大威力。



CC-Link

如果安裝CC-Link單元，可與其他公司的PLC(三菱電機公司制造)等進行數據交換。



PLC連接

如果使用通信插件(RS485型)，可在最多16臺FPΣ之間方便地共享位數據/字?jǐn)?shù)據。(與FP-X、FP0R、FP-X0、FP2可混合使用)



計算機鏈接


可簡單地對應松下開放協議“MEWTOCOL”的設備之間進行無程序通信。顯示器、圖像處理裝置、溫控器、電力計等。

Analog control


模擬量輸入/輸出(A/D轉換、D/A轉換)


如果使用FP0-A80可測量最大24點的電壓/電流。具有模擬量輸出4ch單元，并配備有輸入2ch/輸出1ch混合單元。壓力、流量測量以及電磁閥開關量·變頻器輸出頻率的控制等，可在廣泛的領域中使用。


溫度輸入


如果希望輕松完成溫度的測量，可使用熱電偶輸入單元。在離開測量點有一定距離的場合下或者是要求更高精度的場合下，可使用測溫電阻RTD單元。與模擬量輸出或者PWM輸出配合使用，可簡便地進行溫度調控。

單元一覽

FPΣ 控制單元

品名 規格 訂貨產品號
FPΣ C32
控制
單元 		DC輸入16點　
NPN晶體管
輸出16點
擴展時控制　
I/O點數：最大128點 		V3
32K型 		AFPG2543H
FPΣ C32
控制
單元
左側擴展型 		DC輸入16點　
NPN晶體管
輸出16點
擴展時控制　
I/O點數：最大384點
直線插補、
內置圓弧插補功能 		V3
32K型 		AFPG2643H
FPΣ C24
控制
單元
左側擴展型 		DC輸入16點　
繼電器輸出8點
擴展時控制　
I/O點數：最大376點
(Tr. 輸出)
 V3
32K型 		AFPG2423H
FPΣ C28
控制
單元
(PNP)
左側擴展型 		DC輸入16點　
PNP晶體管
輸出12點
擴展時控制　
I/O點數：最大380點
內置直線插補、
圓弧插補功能 		V3
32K型 		AFPG2653H
FPΣ C32
控制
單元
帶熱敏電阻輸入 		DC輸入16點　
NPN晶體管
輸出16點
擴展時控制　
I/O點數：最大384點 		V3
32K型 		AFPG2543HTM
FPΣ C32
控制
單元
左側擴展型
帶熱敏電阻輸入 		DC輸入16點　
NPN晶體管
輸出16點
擴展時控制　
I/O點數：最大384點
內置直線插補、
圓弧插補功能 		V3
32K型 		AFPG2643HTM
FPΣ C24
控制
單元
左側擴展型
帶熱敏電阻輸入 		DC輸入16點　
繼電器輸出8點
擴展時控制　
I/O點數：最大376點
(Tr. 輸出) 		V3
32K型 		AFPG2423HTM
FPΣ C28
控制
單元
(PNP)
左側擴展型
帶熱敏電阻輸入 		DC輸入16點　
PNP晶體管
輸出12點
擴展時控制　
I/O點數：最大380點
內置直線插補、
圓弧插補功能 		V3
32K型 		AFPG2653HTM
※ 帶熱敏電阻輸入功能，可以使用電阻值為200Ω～75kΩ的熱敏電阻。

FPΣ 通信插件

品名 規格 訂貨產品號
FPΣ
通信
插件
RS232C×1ch 		安裝在控制單元上的插件。
可與RS232C裝置進行通信。 		AFPG801
FPΣ
通信
插件
RS232C×2ch 		安裝在控制單元上的插件。
可與RS232C裝置進行通信。 		AFPG802
FPΣ
通信
插件
RS485×1ch 		安裝在控制單元上的插件。
用于FPΣ－FPΣ間的PLC鏈接或與RS485設備進行通信。 		AFPG803
FPΣ
通信
插件
RS232C×1ch＋RS485×1ch 		安裝在控制單元上的插件。
可與RS232C裝置?RS485裝置進行通信。 		AFPG806

FPΣ 擴展單元/智能單元

品名 規格 訂貨產品號
FPΣ
擴展I/O單元
64點 		DC輸入32點　NPN晶體管輸出32點
FPΣ控制單元左側擴展
最多可達到4單元。 		AFPG3467 ※
FPΣ
位置控制單元 		1軸晶體管 AFPG430
1軸線驅動 AFPG432
2軸晶體管 AFPG431
2軸線驅動 AFPG433
FPΣ
位置控制單元 RTEX 		2軸型 AFPG43610
4軸型 AFPG43620
8軸型 AFPG43630
專用工具軟件　Configurator PM(日語) AFPS66110
專用工具軟件　Configurator PM(英語) AFPS66510
FPΣ
擴展數據存儲單元
單元 		256k字 AFPG201
FPΣ
CC-Link
從站單元 		與CC-Link連接的單元 AFPG7943
FPΣ
S-LINK單元 		與SUNX公司生產的S-LINK輸入/輸出設備連接的單元 AFPG780

其他關聯商品

品名 規格 訂貨產品號
FP內存裝載器 數據清除型 AFP8670
數據保持型 AFP8671
電機驅動器
I/F終端 II 1軸 		連接MINAS系列與FPΣ位置控制單元、FP2位置控制
單元(多功能型)的I/F終端 		AFP8503
電機驅動器
I/F終端 II 2軸 		AFP8504
MINAS AIII 系列
專用電纜1m 		MINAS A4系列(及A?AIII系列)與電機驅動器
I/F終端II相連的電纜 		AFP85131
MINAS AIII 系列
專用電纜2m 		AFP85132
MINAS S系列
專用電纜1m 		MINAS E系列(及A?AIII系列)與電機驅動器
I/F終端II相連的電纜 		AFP85141
MINAS S系列
專用電纜2m 		AFP85142
位置控制
連接電纜 0.5m 		FPΣ位置控制單元、FP2位置控制單元(多功能型)與電機驅動器I/F終端II的連接電纜 AFP85100
位置控制
連接電纜 1m 		AFP85101

生產終止(預定)品

生產終止品 推薦替代品
商品名 訂貨產品號 終止日期   訂貨產品號 系列名稱 備注
FP內存裝載器 AFP8670 2019年9月30日 - - 非常抱歉無推薦替代品。
FP內存裝載器 AFP8671 2019年9月30日 - - 非常抱歉無推薦替代品。

已停產的產品

以下產品為已停產的產品。

生產終止品 推薦替代品
商品名 訂貨產品號 型號 終止日期   訂貨產品號 系列名稱 備注
FPΣ C32控制單元SFL型 AFPG2643HSF AFPG2643HSF 2013年3月29日 - - 非常抱歉無推薦替代品。
FPΣ C24控制單元SFL型 AFPG2423HSF AFPG2423HSF 2013年3月29日 - - 非常抱歉無推薦替代品。
FP0R/FPΣ用電源單元 AFP0634 FP0-PSA4 2014年9月30日 - - 非常抱歉無推薦替代品。

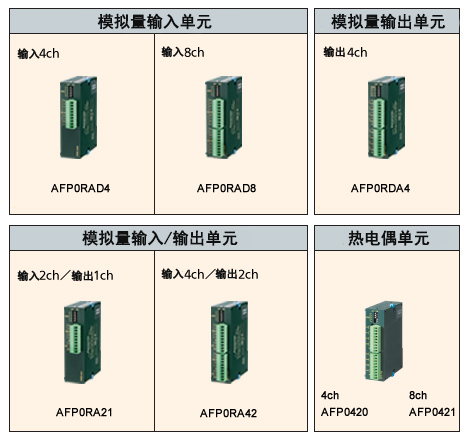

智能單元


智能單元

還可簡單兼容以往機型

配備以往機型兼容模式，無需更改梯形程序圖即可使用。
使用DIP開關即可更改為以往機型兼容模式，可作為分辨率12bit工作。
（靈活運用程序資源）



■以往機型替換表

模擬量種類 以往機型 NEW
輸入 - AFP0RAD4
AFP0401 AFP0RAD8
輸出 電壓 AFP04121 AFP0RDA4
電流 AFP04123
輸入?輸出 AFP0480 AFP0RA21
- AFP0RA42
品名 規格 型號
FP0R模擬量
輸入單元 		通道數：輸入4ch NEW
AFP0RAD4
通道數：輸入48ch NEW
AFP0RAD8
FP0R模擬量
輸入?輸出單元 		通道數：輸入42ch／輸出1ch NEW
AFP0RA21
通道數：輸入44ch／輸出2ch NEW
AFP0RA42
FP0R模擬量
輸出單元 		通道數：輸出4ch NEW
AFP0RDA4
FP0 熱電偶
單元 		K, J, T, R熱電偶、分辨率0.1℃ AFP0420
K, J, T, R熱電偶、分辨率0.1℃ AFP0421
品名 規格 型號 訂貨產品號

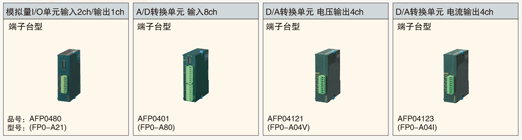

FP0模擬量
I/O單元 		〈輸入規格〉
通道數：2通道
輸入范圍
電壓0～5V,-10～+10V(分辨率1/4000)
電流0～20mA(分辨率1/4000) 		FP0-A21 AFP0480
〈輸出規格〉
通道數：1通道
輸出范圍
電壓-10～+10V(分辨率1/4000)
電流0～20mA(分辨率1/4000)
FP0 A/D轉換
單元 		〈輸入規格〉
通道數：8通道
輸入范圍
電壓0～5V,-10～+10V,-100～100mV(分辨率1/4000)
電流0～20mA(分辨率1/4000) 		FP0-A80 AFP0401
FP0 D/A轉換
單元 		〈輸出規格〉
通道數：4通道
輸出范圍
(電壓輸出型)-10～+10V(分辨率1/4000)
(電流輸出型)4～20mA(分辨率1/4000) 		FP0-A04V AFP04121
FP0-A04I AFP04123
訂貨產品號 AFP0RA21
型號 AFP0RA21
產品名稱 FP0R模擬量輸入?輸出單元
系列名稱 FP0R 智能單元

規格詳細

項目 內容
訂貨產品號 AFP0RA21
型號 AFP0RA21
特點 FP0R模擬量單元煥然一新
性能和功能都得以大幅提升

輸入規格

項目 內容
輸入ch/輸出ch 2／1
輸入量程(數字輸入范圍) : 電壓 -10～+10V　14bit(-8,000～+8,000)
-5～+5V　14bit(-8,000～+8,000)
0～+10V　14bit(0～+16,000)
0～+5V　14bit(0～+16,000)
輸入量程(數字輸入范圍) : 電流 0～20mA　14bit(0～+16,000)
絕對最大輸入:電壓 ±15V
絕對最大輸入:電流 ±30mA
輸入阻抗:電壓 約1MΩ
輸入阻抗:電流 約250Ω
最大分辨率 14bit(1/16,000)
綜合精度 : 電壓 ±0.2%F.S.以下(+25℃)
±0.4%F.S.以下(0～+50℃)
綜合精度 : 電流 ±0.3%F.S.以下(+25℃)
±0.6%F.S.以下(0～+50℃)
轉換速度 2ms/全ch
其他功能 平均處理(移動, 次數)
對應舊程序的功能(12bit)
絕緣方式 : 輸入端子～內部電路之間 光耦
絕緣型DC/DC轉換器
絕緣方式 : 通道之間 非絕緣

輸出規格

項目 內容
輸入ch/輸出ch 2／1
輸出量程(模擬量輸出的設定范圍) : 電壓 -10～+10V　14bit(-8,000～+8,000)
-5～+5V　14bit(-8,000～+8,000)
0～+10V　14bit(0～+16,000)
0～+5V　14bit(0～+16,000)
輸出量程(模擬量輸出的設定范圍) : 電流 0～20mA　14bit(0～+16,000)
4～20mA　14bit(0～+16,000)
輸出阻抗 : 電壓 0.5Ω以下
輸出最大電流 : 電壓 ±10mA
輸出容許負載電阻 : 電流 500Ω以下
最大分辨率 14bit(1/16,000)
綜合精度 : 電壓 ±0.2%F.S.以下(+25℃)
±0.4%F.S.以下(0～+50℃)
綜合精度 : 電流 ±0.3%F.S.以下(+25℃)
±0.6%F.S.以下(0～+50℃)
轉換速度 500μs/全ch
其他功能 對應舊程序的功能(12bit)
絕緣方式 : 輸入端子～內部電路之間 光耦
絕緣型DC/DC轉換器
絕緣方式 : 通道之間 非絕緣



FP0R／FP0 智能單元

■模擬量單元

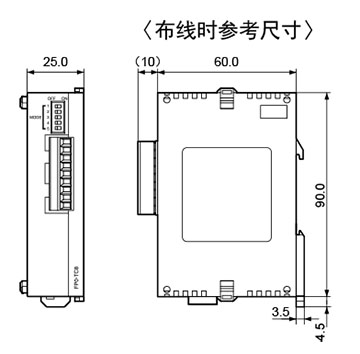

[AFP0RAD4 / AFP0RA21]

模擬量單元 [AFP0RAD4 / AFP0RA21]

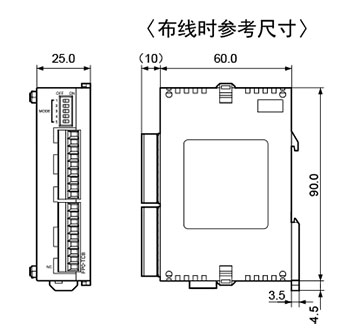

■模擬量單元
[AFP0RAD8 / AFP0RDA4 / AFP0RA42]

模擬量單元 [AFP0RAD8 / AFP0RDA4 / AFP0RA42]

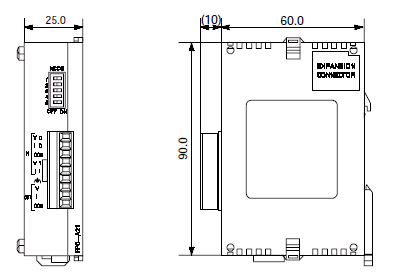

■模擬I/O單元

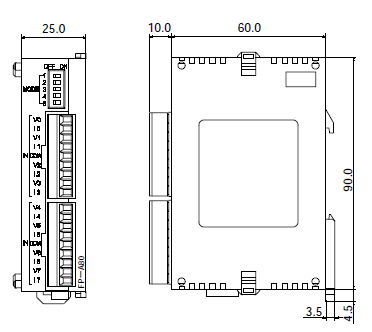

■A/D轉換單元

A/D轉換單元

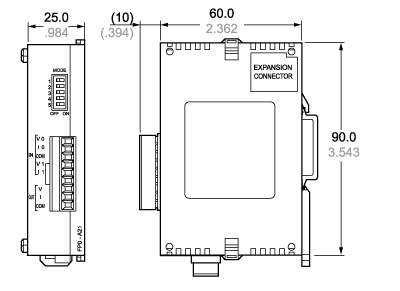

■D/A轉換單元

D/A轉換單元

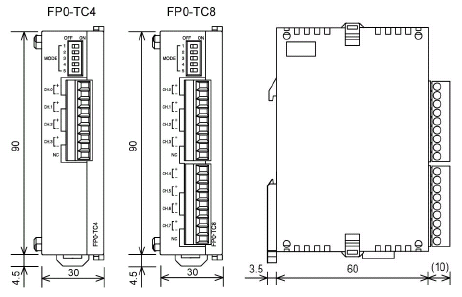

■熱電偶單元

熱電偶單元

可選件

配線工具

端子臺用改錐
繼電器輸出型?端子臺(Phonenix制)在接線時需要。 		AFP0806
散線壓接工具
晶體管輸出型附屬的連接器在接線時需要。 		AXY52000

安裝部件

FPO安裝板 窄條30型
擰緊螺絲用的安裝板。寬30mm型。 		AFP0811
(含10個)
FPO安裝板 窄條型
擰緊螺絲用的安裝板。窄條型。 		AFP0803
(含10個)
安裝板
擰緊螺絲用的安裝板。平面型。
 AFP0804
(含10個)

輸入輸出電纜

晶體管輸出型用
I/O電纜 2個一套
一側附帶連接器的散線電纜(10芯)、
AWG22,0.3mm
22個(藍?白)1套 <長度1m> 		AFP0521
一側附帶連接器的散線電纜(10芯)、
AWG22,0.3mm
22個(藍?白)1套 <長度3m>
 AFP0523
※ 需要I/O電纜各2套(共4個)。

連接器

扁平電纜用連接器套件(10芯)
用扁平電纜布線時使用。 		AFP0808(4個裝)
扁平電纜連接器
用于FP2I/O單元和位置控制單元。
用扁平電纜進行統一配線時使用。 		AFP2802(2個裝)

維修部件

端子臺插座
繼電器附帶輸出?端子臺型。
維修部件。 		AFP0802
(含2個)
散線壓接連接器插件
附帶晶體管輸出型。
維修部件。 		AFP0807
(含2個)
FPΣ用電源電纜
附帶控制單元及繼電器輸出型的擴展單元出力。
維修部件。長1m。 		AFPG805
FPΣ專用備用電池
演算用內存?日歷時鐘的備份用。
 AFPG804
FPΣ高容量電池用支架
備用電池支架。為使用市售備份電池CR123A客戶使用。 		AFPG807

散線壓接連接器

品名 訂貨產品號 適用電纜尺寸 電線規格
電纜直徑 備注
散線壓接連接器 AXW7221FP AWG#22 φ1.5～φ1.1 AWG#22 12根/0.18
AWG#24 雙絞線
AXW7231FP AWG#26 φ1.3～φ1.1 雙絞線
AWG#28 雙絞線
*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
?
