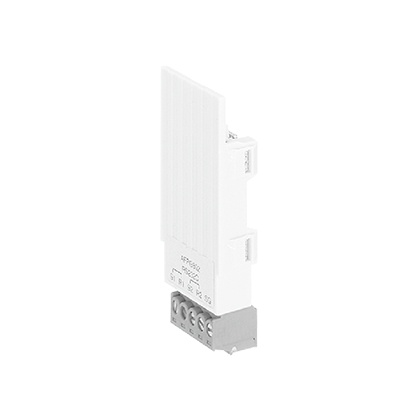

FPΣ (FPG)通信插件-FPG-COM1（AFPG801） RS232C×1ch
優化通信，靈活選擇通信插件！
編 號：1012391870
型 號：FPG-COM1（AFPG801）
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
特點
|
High Performance
高速運算
|
大容量的程序存儲器
|
獨立的注釋存儲器
|
最大I/O點數
中間為控制單元，左側可擴展4臺擴展單元，右側可擴展3臺。以此可達到最大I/O點數384點，實現超過小型PLC領域的控制功能。
Positioning
網絡伺服系統
位置控制單元RTEX可對應松下電器產業制造的MINAS A4N“Real Time Express”構建高速、省配線的網絡伺服系統。復雜的配線作業可大幅度減少，有助于實現多軸控制裝置的迅速啟動運行。
高速啟動
脈沖輸出型位置控制單元可實現0.005ms高速啟動，最適用于電子零部件的碼垛等高速、反復進行短行程操作的應用程序。
|
Network
最大3通道＋通信單元
通信插件(2通道型)與編程口配合使用，可通過控制單元搭載串行端口3通道。與品種豐富的通信單元組合使用，可構筑廣泛的網絡應用程序。
開放式網絡
如果使用FNS單元，可作為從站分別與PROFIBUS DP、DeviceNet、CANopen連接。
Ethernet
如果使用FP-WEB-SERVER2，可通過LAN電路簡單地進行檢查數據、生產數據以及錯誤信息的收集?？墒褂霉ぞ哕浖﨔P Web Configurator Tool，方便地進行FP WEBSERVER2的連接設定。
Modbus-RTU
對應全球通用的業界標準Modbus RTU的主/從站。在空調·溫度控制等方面，發揮強大威力。
CC-Link
如果安裝CC-Link單元，可與其他公司的PLC(三菱電機公司制造)等進行數據交換。
PLC連接
如果使用通信插件(RS485型)，可在最多16臺FPΣ之間方便地共享位數據/字數據。(與FP-X、FP0R、FP-X0、FP2可混合使用)
計算機鏈接
|
Analog control
模擬量輸入/輸出(A/D轉換、D/A轉換)
|
溫度輸入
|
FPΣ 通信插件
|
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
|
FPΣ 通信 插件 RS232C×1ch |
安裝在控制單元上的插件。 可與RS232C裝置進行通信。 |
AFPG801 |
|
FPΣ 通信 插件 RS232C×2ch |
安裝在控制單元上的插件。 可與RS232C裝置進行通信。 |
AFPG802 |
|
FPΣ 通信 插件 RS485×1ch |
安裝在控制單元上的插件。 用于FPΣ－FPΣ間的PLC鏈接或與RS485設備進行通信。 |
AFPG803 |
|
FPΣ 通信 插件 RS232C×1ch＋RS485×1ch |
安裝在控制單元上的插件。 可與RS232C裝置?RS485裝置進行通信。 |
AFPG806 |
FPΣ 擴展單元/智能單元
|
|
|
|||||||||
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
|
FPΣ 擴展I/O單元 64點 |
DC輸入32點 NPN晶體管輸出32點 FPΣ控制單元左側擴展 最多可達到4單元。 |
AFPG3467 ※ |
|
FPΣ 位置控制單元 |
1軸晶體管 | AFPG430 |
| 1軸線驅動 | AFPG432 | |
| 2軸晶體管 | AFPG431 | |
| 2軸線驅動 | AFPG433 | |
|
FPΣ 位置控制單元 RTEX |
2軸型 | AFPG43610 |
| 4軸型 | AFPG43620 | |
| 8軸型 | AFPG43630 | |
| 專用工具軟件 Configurator PM(日語) | AFPS66110 | |
| 專用工具軟件 Configurator PM(英語) | AFPS66510 | |
|
FPΣ 擴展數據存儲單元 單元 |
256k字 | AFPG201 |
|
FPΣ CC-Link 從站單元 |
與CC-Link連接的單元 | AFPG7943 |
|
FPΣ S-LINK單元 |
與SUNX公司生產的S-LINK輸入/輸出設備連接的單元 | AFPG780 |
規格
| 項目 | 規格 | |||
|---|---|---|---|---|
| 電源?輸入/輸出 | 電源 | 24V DC | ||
| 輸入 | 24V DC ±common | |||
| 輸出 | C32 | 晶體管輸出(NPN)：0.3A 5-24V DC、0.1A 5-24V DC | ||
| C28 | 晶體管輸出(PNP)：0.5A 24V DC、0.3A 24V DC | |||
| C24 | 繼電器輸出：2A 250V AC、2A 30V DC | |||
| 性能 |
控制 I/O點數 |
C32 | 32點 | |
| C28 | 28點 | |||
| C24 | 24點 | |||
|
擴展時 I/O點數 |
C32 | 最大128點(C32T)、384點(C32T2) | ||
| C28 | 最大380點 | |||
| C24 | 最大376點 | |||
| 演算處理速度 |
基本命令：0.4μs～/步(12k型：停止接受訂單產品)、 0.32μs/步(32k型) |
|||
| 程序容量 | 內置Flash-ROM(無需備份電池) | |||
| 程序容量 | 12k步(12k型：停止接受訂單產品)、32k步(32k型) | |||
| 命令 | 基本 | 93種 | ||
| 應用 | C32 |
216種(C32T) 218種(C32T2) |
||
| C28 | 218種 | |||
| C24 | 216種 | |||
|
演算用 內容 |
內部繼電器 | 1568點(12k型：停止接受訂單產品)、4096點(32k型) | ||
|
定時器/ 計數器 |
1024點 | |||
| 數據寄存器 | 32765字 | |||
| 特殊功能 | 脈沖捕捉輸入 | 8點 | ||
| 中斷輸入 | 8點 | |||
| 模擬輸入/輸出 |
FP0模擬單元使用時： 輸入 最大24通道、輸出 最大12通道 |
|||
| 可調電位輸入 | 2點 | |||
| 高速計數器 |
単相： 1ch使用時 x 最大50kHz 2ch使用時 x 最大30kHz 3～4ch使用時x 最大20kHz 2相； 1ch使用時 x 最大20kHz 2ch使用時 x 最大15kHz |
|||
| 脈沖輸出 |
1ch使用時 x 最大100kHz 2ch使用時 x 最大60kHz |
|||
| 對應數據通信 | RS232C、RS485 | |||
| 對應數據鏈接 | PLC間鏈接、計算機鏈接、CC-Link、Modem、Modbus、S-Link | |||
| 其他功能 | 運行中更新、持續掃描、8位密碼、浮點數運算、簡單溫控指令、、日歷定時器(電池使用時) | |||
