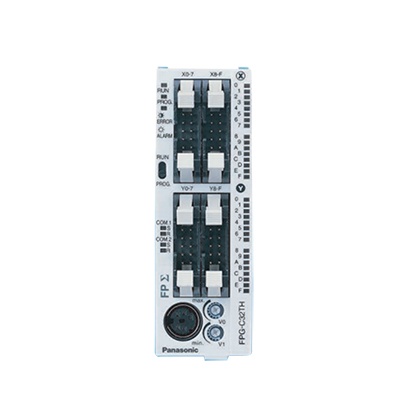

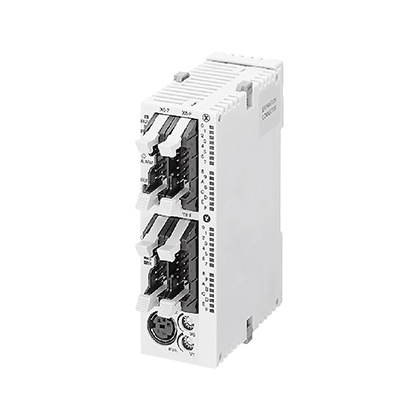

可編程控制器（CPU單元）FP∑(FPG)系列CPU控制單元FPG-C32THTM（AFPG2543HTM）帶熱敏電阻輸入
超小型，高性能。最大輸入輸出可達384點。程序容量32K步，可充分確保注釋區域。配置RS485端口，溫度調節簡單。
編 號：1012361892
型 號：FPG-C32THTM（AFPG2543HTM）
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
高速?大容量?新功能、V3向著全新的領域進發。
|
| UL ※1 | UL | CE |
|
| ※1 | 僅限FP0增設單元 |
|---|
特點
|
High Performance
高速運算
|
大容量的程序存儲器
|
獨立的注釋存儲器
|
最大I/O點數
中間為控制單元，左側可擴展4臺擴展單元，右側可擴展3臺。以此可達到最大I/O點數384點，實現超過小型PLC領域的控制功能。
Positioning
網絡伺服系統
位置控制單元RTEX可對應松下電器產業制造的MINAS A4N“Real Time Express”構建高速、省配線的網絡伺服系統。復雜的配線作業可大幅度減少，有助于實現多軸控制裝置的迅速啟動運行。
高速啟動
脈沖輸出型位置控制單元可實現0.005ms高速啟動，最適用于電子零部件的碼垛等高速、反復進行短行程操作的應用程序。
|
Network
最大3通道＋通信單元
通信插件(2通道型)與編程口配合使用，可通過控制單元搭載串行端口3通道。與品種豐富的通信單元組合使用，可構筑廣泛的網絡應用程序。
開放式網絡
如果使用FNS單元，可作為從站分別與PROFIBUS DP、DeviceNet、CANopen連接。
Ethernet
如果使用FP-WEB-SERVER2，可通過LAN電路簡單地進行檢查數據、生產數據以及錯誤信息的收集。可使用工具軟件FP Web Configurator Tool，方便地進行FP WEBSERVER2的連接設定。
Modbus-RTU
對應全球通用的業界標準Modbus RTU的主/從站。在空調·溫度控制等方面，發揮強大威力。
CC-Link
如果安裝CC-Link單元，可與其他公司的PLC(三菱電機公司制造)等進行數據交換。
PLC連接
如果使用通信插件(RS485型)，可在最多16臺FPΣ之間方便地共享位數據/字數據。(與FP-X、FP0R、FP-X0、FP2可混合使用)
計算機鏈接
|
Analog control
模擬量輸入/輸出(A/D轉換、D/A轉換)
|
溫度輸入
|
單元一覽
FPΣ 控制單元
|
|
|
|||||||||
| 品名 | 規格 | 訂貨產品號 | |
|---|---|---|---|
|
FPΣ C32 控制 單元 |
DC輸入16點 NPN晶體管 輸出16點 擴展時控制 I/O點數：最大128點 |
V3 32K型 |
AFPG2543H |
|
FPΣ C32 控制 單元 左側擴展型 |
DC輸入16點 NPN晶體管 輸出16點 擴展時控制 I/O點數：最大384點 直線插補、 內置圓弧插補功能 |
V3 32K型 |
AFPG2643H |
|
FPΣ C24 控制 單元 左側擴展型 |
DC輸入16點 繼電器輸出8點 擴展時控制 I/O點數：最大376點 (Tr. 輸出) |
V3 32K型 |
AFPG2423H |
|
FPΣ C28 控制 單元 (PNP) 左側擴展型 |
DC輸入16點 PNP晶體管 輸出12點 擴展時控制 I/O點數：最大380點 內置直線插補、 圓弧插補功能 |
V3 32K型 |
AFPG2653H |
|
FPΣ C32 控制 單元 帶熱敏電阻輸入 |
DC輸入16點 NPN晶體管 輸出16點 擴展時控制 I/O點數：最大384點 |
V3 32K型 |
AFPG2543HTM |
|
FPΣ C32 控制 單元 左側擴展型 帶熱敏電阻輸入 |
DC輸入16點 NPN晶體管 輸出16點 擴展時控制 I/O點數：最大384點 內置直線插補、 圓弧插補功能 |
V3 32K型 |
AFPG2643HTM |
|
FPΣ C24 控制 單元 左側擴展型 帶熱敏電阻輸入 |
DC輸入16點 繼電器輸出8點 擴展時控制 I/O點數：最大376點 (Tr. 輸出) |
V3 32K型 |
AFPG2423HTM |
|
FPΣ C28 控制 單元 (PNP) 左側擴展型 帶熱敏電阻輸入 |
DC輸入16點 PNP晶體管 輸出12點 擴展時控制 I/O點數：最大380點 內置直線插補、 圓弧插補功能 |
V3 32K型 |
AFPG2653HTM |
| ※ | 帶熱敏電阻輸入功能，可以使用電阻值為200Ω～75kΩ的熱敏電阻。 |
|---|
FPΣ 通信插件
|
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
|
FPΣ 通信 插件 RS232C×1ch |
安裝在控制單元上的插件。 可與RS232C裝置進行通信。 |
AFPG801 |
|
FPΣ 通信 插件 RS232C×2ch |
安裝在控制單元上的插件。 可與RS232C裝置進行通信。 |
AFPG802 |
|
FPΣ 通信 插件 RS485×1ch |
安裝在控制單元上的插件。 用于FPΣ－FPΣ間的PLC鏈接或與RS485設備進行通信。 |
AFPG803 |
|
FPΣ 通信 插件 RS232C×1ch＋RS485×1ch |
安裝在控制單元上的插件。 可與RS232C裝置?RS485裝置進行通信。 |
AFPG806 |
FPΣ 擴展單元/智能單元
|
|
|
|||||||||
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
|
FPΣ 擴展I/O單元 64點 |
DC輸入32點 NPN晶體管輸出32點 FPΣ控制單元左側擴展 最多可達到4單元。 |
AFPG3467 ※ |
|
FPΣ 位置控制單元 |
1軸晶體管 | AFPG430 |
| 1軸線驅動 | AFPG432 | |
| 2軸晶體管 | AFPG431 | |
| 2軸線驅動 | AFPG433 | |
|
FPΣ 位置控制單元 RTEX |
2軸型 | AFPG43610 |
| 4軸型 | AFPG43620 | |
| 8軸型 | AFPG43630 | |
| 專用工具軟件 Configurator PM(日語) | AFPS66110 | |
| 專用工具軟件 Configurator PM(英語) | AFPS66510 | |
|
FPΣ 擴展數據存儲單元 單元 |
256k字 | AFPG201 |
|
FPΣ CC-Link 從站單元 |
與CC-Link連接的單元 | AFPG7943 |
|
FPΣ S-LINK單元 |
與SUNX公司生產的S-LINK輸入/輸出設備連接的單元 | AFPG780 |
其他關聯商品
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
| FP內存裝載器 | 數據清除型 | AFP8670 |
| 數據保持型 | AFP8671 | |
|
電機驅動器 I/F終端 II 1軸 |
連接MINAS系列與FPΣ位置控制單元、FP2位置控制 單元(多功能型)的I/F終端 |
AFP8503 |
|
電機驅動器 I/F終端 II 2軸 |
AFP8504 | |
|
MINAS AIII 系列 專用電纜1m |
MINAS A4系列(及A?AIII系列)與電機驅動器 I/F終端II相連的電纜 |
AFP85131 |
|
MINAS AIII 系列 專用電纜2m |
AFP85132 | |
|
MINAS S系列 專用電纜1m |
MINAS E系列(及A?AIII系列)與電機驅動器 I/F終端II相連的電纜 |
AFP85141 |
|
MINAS S系列 專用電纜2m |
AFP85142 | |
|
位置控制 連接電纜 0.5m |
FPΣ位置控制單元、FP2位置控制單元(多功能型)與電機驅動器I/F終端II的連接電纜 | AFP85100 |
|
位置控制 連接電纜 1m |
AFP85101 |
生產終止(預定)品
已停產的產品
以下產品為已停產的產品。
| 生產終止品 | 推薦替代品 | ||||||
|---|---|---|---|---|---|---|---|
| 商品名 | 訂貨產品號 | 型號 | 終止日期 | 訂貨產品號 | 系列名稱 | 備注 | |
| FPΣ C32控制單元SFL型 | AFPG2643HSF | AFPG2643HSF | 2013年3月29日 |
|
- | - | 非常抱歉無推薦替代品。 |
| FPΣ C24控制單元SFL型 | AFPG2423HSF | AFPG2423HSF | 2013年3月29日 |
|
- | - | 非常抱歉無推薦替代品。 |
| FP0R/FPΣ用電源單元 | AFP0634 | FP0-PSA4 | 2014年9月30日 |
|
- | - | 非常抱歉無推薦替代品。 |
規格
| 項目 | 規格 | |||
|---|---|---|---|---|
| 電源?輸入/輸出 | 電源 | 24V DC | ||
| 輸入 | 24V DC ±common | |||
| 輸出 | C32 | 晶體管輸出(NPN)：0.3A 5-24V DC、0.1A 5-24V DC | ||
| C28 | 晶體管輸出(PNP)：0.5A 24V DC、0.3A 24V DC | |||
| C24 | 繼電器輸出：2A 250V AC、2A 30V DC | |||
| 性能 |
控制 I/O點數 |
C32 | 32點 | |
| C28 | 28點 | |||
| C24 | 24點 | |||
|
擴展時 I/O點數 |
C32 | 最大128點(C32T)、384點(C32T2) | ||
| C28 | 最大380點 | |||
| C24 | 最大376點 | |||
| 演算處理速度 |
基本命令：0.4μs～/步(12k型：停止接受訂單產品)、 0.32μs/步(32k型) |
|||
| 程序容量 | 內置Flash-ROM(無需備份電池) | |||
| 程序容量 | 12k步(12k型：停止接受訂單產品)、32k步(32k型) | |||
| 命令 | 基本 | 93種 | ||
| 應用 | C32 |
216種(C32T) 218種(C32T2) |
||
| C28 | 218種 | |||
| C24 | 216種 | |||
|
演算用 內容 |
內部繼電器 | 1568點(12k型：停止接受訂單產品)、4096點(32k型) | ||
|
定時器/ 計數器 |
1024點 | |||
| 數據寄存器 | 32765字 | |||
| 特殊功能 | 脈沖捕捉輸入 | 8點 | ||
| 中斷輸入 | 8點 | |||
| 模擬輸入/輸出 |
FP0模擬單元使用時： 輸入 最大24通道、輸出 最大12通道 |
|||
| 可調電位輸入 | 2點 | |||
| 高速計數器 |
単相： 1ch使用時 x 最大50kHz 2ch使用時 x 最大30kHz 3～4ch使用時x 最大20kHz 2相； 1ch使用時 x 最大20kHz 2ch使用時 x 最大15kHz |
|||
| 脈沖輸出 |
1ch使用時 x 最大100kHz 2ch使用時 x 最大60kHz |
|||
| 對應數據通信 | RS232C、RS485 | |||
| 對應數據鏈接 | PLC間鏈接、計算機鏈接、CC-Link、Modem、Modbus、S-Link | |||
| 其他功能 | 運行中更新、持續掃描、8位密碼、浮點數運算、簡單溫控指令、、日歷定時器(電池使用時) | |||
尺寸圖
- 單位mm
可選件
配線工具
|
端子臺用改錐 繼電器輸出型?端子臺(Phonenix制)在接線時需要。 |
AFP0806 |
|
散線壓接工具 晶體管輸出型附屬的連接器在接線時需要。 |
AXY52000 |
安裝部件
|
FPO安裝板 窄條30型 擰緊螺絲用的安裝板。寬30mm型。 |
AFP0811 (含10個) |
|
FPO安裝板 窄條型 擰緊螺絲用的安裝板。窄條型。 |
AFP0803 (含10個) |
|
安裝板 擰緊螺絲用的安裝板。平面型。 |
AFP0804 (含10個) |
輸入輸出電纜
|
晶體管輸出型用 I/O電纜 2個一套 |
|
|
一側附帶連接器的散線電纜(10芯)、 AWG22,0.3mm 22個(藍?白)1套 <長度1m> |
AFP0521 | |
|
一側附帶連接器的散線電纜(10芯)、 AWG22,0.3mm 22個(藍?白)1套 <長度3m> |
AFP0523 | |
| ※ | 需要I/O電纜各2套(共4個)。 |
|---|
連接器
|
扁平電纜用連接器套件(10芯) 用扁平電纜布線時使用。 |
AFP0808(4個裝) |
|
扁平電纜連接器 用于FP2I/O單元和位置控制單元。 用扁平電纜進行統一配線時使用。 |
AFP2802(2個裝) |
維修部件
|
端子臺插座 繼電器附帶輸出?端子臺型。 維修部件。 |
AFP0802 (含2個) |
|
散線壓接連接器插件 附帶晶體管輸出型。 維修部件。 |
AFP0807 (含2個) |
|
FPΣ用電源電纜 附帶控制單元及繼電器輸出型的擴展單元出力。 維修部件。長1m。 |
AFPG805 |
|
FPΣ專用備用電池 演算用內存?日歷時鐘的備份用。 |
AFPG804 |
|
FPΣ高容量電池用支架 備用電池支架。為使用市售備份電池CR123A客戶使用。 |
AFPG807 |
散線壓接連接器
| 品名 | 訂貨產品號 | 適用電纜尺寸 | 電線規格 | |
|---|---|---|---|---|
| 電纜直徑 | 備注 | |||
| 散線壓接連接器 | AXW7221FP | AWG#22 | φ1.5～φ1.1 | AWG#22 12根/0.18 |
| AWG#24 | 雙絞線 | |||
| AXW7231FP | AWG#26 | φ1.3～φ1.1 | 雙絞線 | |
| AWG#28 | 雙絞線 | |||
