HJ繼電器
經濟型 2c 7A、4c 5A的控制盤用繼電器。
編 號：101569202
型 號：HJ系列
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
特點
1.價格經濟實惠
適應合理化需求，價格為以往產品的一半以下。
2.用途廣泛
鍍金觸點型可以在微小電流(1mA：參考值)到功率(7A：2極)間進行通斷。
3.品種豐富齊全
極數為2極和4極，帶動作顯示燈及測試鈕。另附帶吸收繼電器線圈OFF時的浪涌的二極 管(DC用)、CR電路(AC用)。另外，豐富的線圈電壓能滿足廣泛的應用。
4.無鎘觸點
考慮到環境，使用無鎘觸點。
5.帶線圈斷線檢測功能
帶AC線圈型的LED，線圈斷線狀態時，LED指示燈不亮，可以進行斷線檢測。
6.帶夾手保護型功能
為不使手接觸到端子部分，備有帶夾手保護型的端子臺。
7.備有插座和端子臺
用途
1.控制盤、電源設備、成型機、加工機械、焊接設備、農業機械、商務用機器、自動販賣機、通信設備、娛樂機器等。
線圈規格
1.交流用（50Hz、60Hz）
| 線圈電壓 | 吸合電壓 (at20℃) | 釋放電壓 (at20℃) | 額定動作電流 〔±20%〕 | 額定消耗功率 | 最大允許電壓 (at70℃) | ||
|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | ||||
| AC12V | 額定電壓的80%V以下 (初始) | 額定電壓的30%V以上 (初始) | 102.9mA | 85.4mA | 約1.2VA ～約1.5VA | 約1.0VA ～約1.3VA | 額定電壓地 110%V |
| AC24V | 54.5mA | 45.6mA | |||||
| AC48V | 30.7mA | 25.9mA | |||||
| AC100/110V | 11.8mA/13.9mA | 10.0mA/11.6mA | |||||
| AC110/120V | 10.9mA/12.5mA | 9.1mA/10.3mA | |||||
| AC200/220V | 6.8mA/8.1mA | 5.7mA/6.7mA | |||||
| AC220/240V | 6.8mA/7.8mA | 5.6mA/6.4mA | |||||
2.直流用
| 線圈電壓 | 吸合電壓(at20℃) | 釋放電壓(at20℃) | 額定動作電流 〔±20%〕 | 線圈電阻(at20℃) | 額定消耗功率 | 最大允許電壓 (at70℃) |
|---|---|---|---|---|---|---|
| DC12V | 額定電壓的80%V以下 (初始) | 額定電壓的10%V以上 (初始) | 75mA〔±10％〕 | 160Ω | 0.9W | 額定電壓的110%V |
| DC24V | 37mA〔±10％〕 | 650Ω | 0.9W | |||
| DC48V | 18mA〔±15％〕 | 2,600Ω | 0.9W | |||
| DC100/110V | 9.1mA/10mA 〔±15％〕 | 11,000Ω | 1.1W |
性能概要
| 規格 | 項目 | 性能概要 | ||
|---|---|---|---|---|
| 觸點規格 | 觸點構成 | 2c | 4c | |
| 觸點接觸電阻(初始) | 50mΩ以下(通過DC6V 1A電壓下降法) | |||
| 觸點材料 | 鍍金型：Au plating Ag 、無鍍金型：Ag | |||
| 額定 | 額定控制容量(電阻負載) | 7A 250V AC | 5A 250V AC | |
| 額定最大允許功率(電阻負載) | 1,750VA | 1,250VA | ||
| 觸點最大允許電壓 | 250V AC,125V DC | |||
| 觸點最大允許電流※4 | 7A | 5A | ||
| 定格消費電力 | 0.9W 1.2VA | |||
| 最小適用負載(參考値) ※1 | 鍍金型 | 1mA 1V DC | ||
| 無鍍金 | 1mA 5V DC | |||
| 電氣性能 | 絕緣電阻(初始) | 100MΩ以上(使用DC 500V絕緣電阻計，測量與耐電壓項相同的位置) | ||
| 耐電圧(初始) | 觸點間 | AC1,000V 1分鐘(檢測電流：10mA) | ||
| 異極觸點相互間 | AC2,000V 1分鐘(檢測電流：10mA) | |||
| 觸點與線圈間 | AC2,000V 1分鐘(檢測電流：10mA) | |||
| 線圈溫度上升值(at70℃) | 60℃以下(電阻法、施加額定操作電壓時，在觸點最大允許電流下) | |||
| 動作時間 ※2 | 20ms以下(施加額定工作電壓后，不含觸點彈跳) | |||
| 復位時間 ※2 | 20ms以下(施加額定工作電壓后，不含觸點彈跳、無二極管) | |||
| 機械性能 | 耐沖擊性 | 誤動作沖擊 | 100m/s2以上{10G以上}(正弦半波脈沖：11ms、檢測時間：10μs) | |
| 耐久沖擊 | 1,000m/s2以上{100G以上}(正弦半波脈沖：6ms) | |||
| 耐振性 | 誤動作振動 | 10～55Hz(雙向振幅1.0mm)(檢測時間：10μs) | ||
| 耐久振動 | 10～55Hz(雙向振幅1.0mm) | |||
| 壽命 | 機械壽命 | 2,000萬次以上(通斷頻率180次/分鐘) | ||
| 電氣壽命(電阻負載)(通斷頻率20次/分鐘) | 10萬次以上(7A 250V AC) 50萬次以上(5A 250V AC) | 10萬次以上(5A 250V AC) 20萬次以上(3A 250V AC) | ||
| 使用條件 | 使用的環境、運輸、保管條件 ※3 | 溫度：?40℃～＋70℃、溫度：5～85%RH(應無結冰、凝露) | ||
| 最大操作頻率 | 20次/分(在額定控制容量下) | |||
| 重量 | 約34g | 約34g | ||
| ※ |
在電氣用品安全法中，4c型不能在超過AC 150V的電壓下使用。詳細內容請咨詢。 在微小負載下使用時，根據使用條件(通斷頻率、周圍環境等)，有可能會發生接觸不穩定的情況，因此請使用鍍金型。 |
|---|---|
| ※1 | 在微小負載水平下能夠通斷的下限目標值。該值有時會根據通斷頻率、環境條件、所期待的可靠水準發生改變，因此在使用時，推薦在實際負載下進行確認。 |
| ※2 | 對于AC型，由于相位不同，其動作、復位時間也不同。 |
| ※3 | 使用環境溫度的上限值是指可滿足線圈溫度上升值的最高溫度。請瀏覽繼電器使用注意事項［6］周圍環境中的內容。 |
| ※4 | 使用插座?端子臺時、請務必確認最大連續通電電流。 |

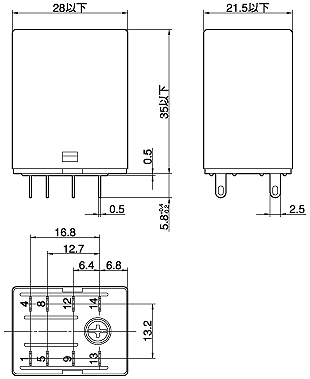

1.插入型2c(含二極管?帶CR)
|
|
|
|
|
|
|
|
|

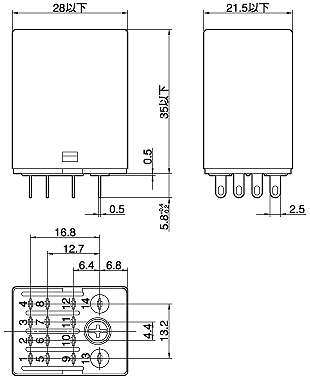

2.插入型4c(含二極管?帶CR)
|
|
|
|
|
|
|
|
|
3.插入型2c帶按鈕型
|
|
|
|
|

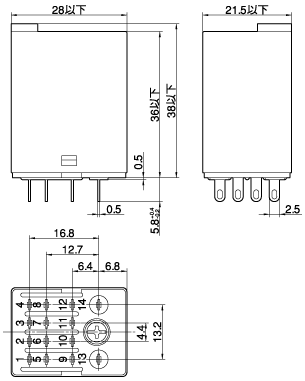

4.插入型4c帶按鈕型
|
|
|
|
|

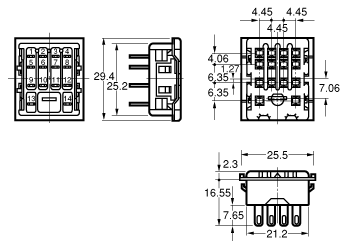

5.插入用插座
|
|
|
|
|
|
|

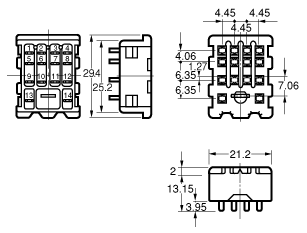

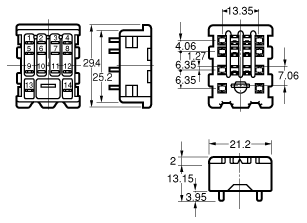

6.印刷板用插座
|
|
|
|
|
|
|
|
|
7.端子臺
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 ※可選件全部符合RoHS標準
|
品種
※ 使用與端子臺及插座一起包裝的固定金屬件。
| 類型 | 極數 | 品名 | 訂貨產品號 | 包裝數量 | |
|---|---|---|---|---|---|
| 內箱 | 外箱 | ||||
| 插入用插座 | 2極用 | HC2-插座(HJ用) | AP3824C91 | 10個 | 100個 |
| 2?4極兼用 | HC4-插座(HJ用) | AP3844C91 | |||

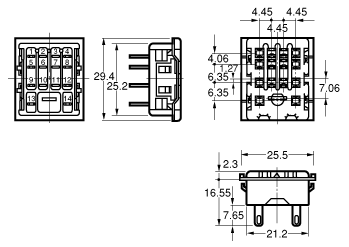

| 印刷板插座 | 2極用 | HC2-印刷板用插座(HJ用) | AP3825C91 | ||
| 2?4極兼用 | HC4-印刷板用插座(HJ用) | AP3845C91 | |||

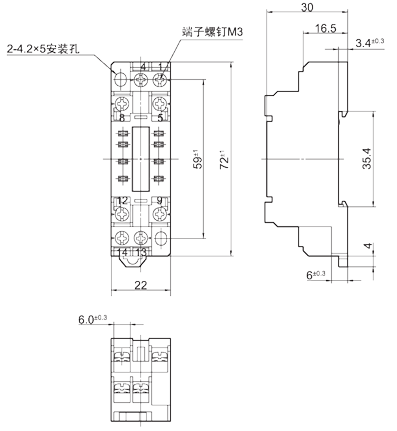

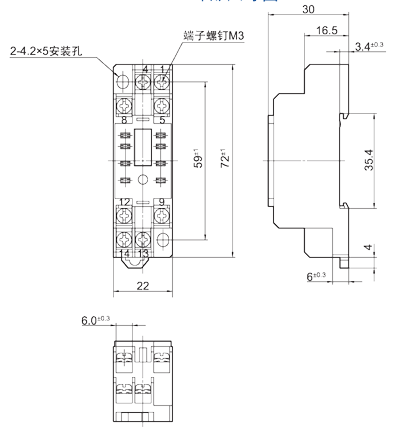

| DIN端子臺 | 2極用 | HJ2端子臺 | AHJ3821 | ||
| HJ2端子臺(夾手保護型) | AHJ38211 | ||||

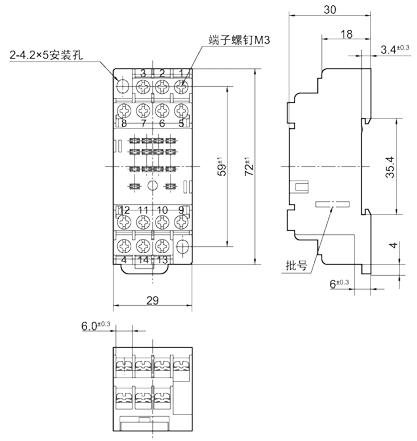

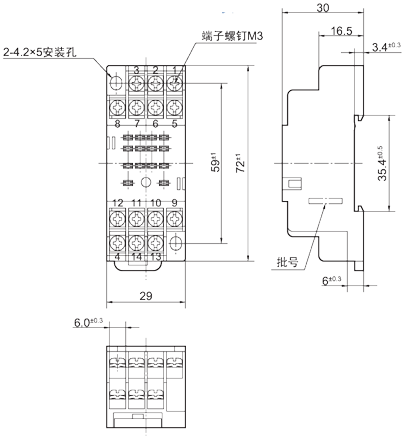

| 2?4極兼用 | HJ4端子臺 | AHJ3848 | |||
| HJ4端子臺(夾手保護型) | AHJ38481 | ||||
| 2極用 | HC2窄長型DIN端子臺 | AP3821 | 20個 | 100個 | |
| 2?3極兼用 | HC3 DIN | AP3837K | 5個 | 50個 | |
| 1?2?4極兼用 | HC立式端子臺 | AP3848K | 5個 | 50個 | |
| ※1 | 端子臺已取得UL、C-UL和TüV的認證。插痤已獲得UL、CSA標準的認證。 |
|---|---|
| ※2 | 為了防止損壞或變形，用于端子臺的螺釘鎖緊扭矩應在0.49～0.69N·m(5～7kg·cm)范圍內。 |
| ※3 | 當直接安裝到底盤上時，使用M4×10公制粗牙螺絲、彈簧墊圈和六角螺母。 |
| ※4 | 對于S1DX定時器，請使用固定卡簧(訂購產品號：ADX18012)。 |
| ※5 | 不可利用HC繼電器的插座/端子臺。必需使用上述專用插座/端子臺。 |
額定
■ 性能概要(插座?DIN端子臺)
|
規格→ 項目↓ |
性能概要 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 類型 |
插入型插座 (HC2／HJ用) |
印刷板插座 (HC2／HJ用) |
HJ2 端子臺 |
HJ2端子臺 (夾手保護型) |
插入型插座 (HC4／HJ用) |
印刷板插座 (HC4／HJ用) |
HJ4 端子臺 |
HJ4端子臺 (夾手保護型) |
|
| 觸點構成 | 2c(2極用) | 4c(2?4極通用) | |||||||
|
最大連續通電電流 (使用環境溫度：－40℃／ －50℃～＋70℃) |
7A | 7A | 7A | 7A | 5A | 5A | 5A | 5A | |
|
耐電壓 (初始) |
接點間 | 各端子AC2，000V 1分鐘(檢測電流：10mA) | |||||||
| 異極觸點間 | |||||||||
|
觸點－ 線圈間 |
|||||||||
| 絕緣電阻(初始) | 各端子100MΩ(DC500V) | ||||||||
| 注) | 2?4極通用4c插座?端子臺、使用2極的HJ繼電器(額定7A)時最大連續通電電流(5A)請在范圍內使用。 |
|---|
