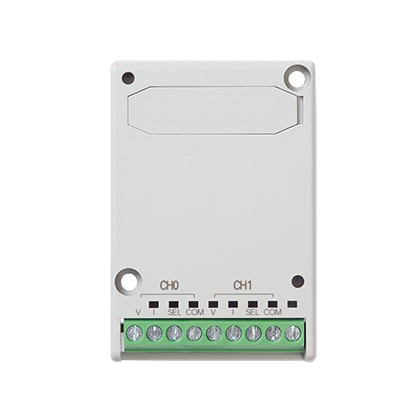

FP-X0系列擴展單元功能插卡 AFPX-A21 模擬量I/O插卡

新一代多功能、經濟型PLC。本體配備繼電和晶體管混合型輸出。

編號：1012172118

型號：AFPX-A21

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

特點

Performance

超高速演算處理速度

80ns/步(ST指令):0～3000步超高速
580ns/步(ST指令):3001步以上※　
※(僅限L40，L60)。

程序存儲器

L14、L30：2.5k步
L40、L60：8k步

最大I/O點數

一臺控制單元上最多可以連接3臺FP-X0擴展單元。
因此最大點數可達180點。
此外，如果使用擴展FP0適配器，在擴展FP0擴展單元的情況下最多可達236點。
※(僅限L40、L60)

Network

通信端口最大2通道

本體配備一個RS232C編程口。另L40MR、L60MR還內置了RS485通信端口。

Modbus-RTU

可以簡單的與全球通用的業界標準Modbus-RTU(二進制)的設備之間進行無程序通信。如與溫控器及變頻器等。

PLC連接

如果使用L40MR，L60MR，可在最多16臺PLC之間實現位數據/字數據的共享。

計算機連接

可簡單的與松下開放協議“MEWTOCOL”設備之間進行無程序通信。如顯示器、圖像處理裝置、溫控器、電力計等。

通用串行通信

根據對方設備的通信協議生成/發送相應的指令。此外，還可以接收流動數據，如測量儀器，條形碼讀取器、RF-ID等。

Line Up

控制單元6品種

L14R, L30R, L40R, L60R,L40MR, L60MR
※全部為繼電器和晶體管混合型輸出
※全部為AC電源類型
※L40MR, L60MR內置RS485

擴展單元17品種(FP-X0/FP-X)

FP-X0擴展單元
E24R, E24T, E24P
E40R, E40T, E40P
E40RD, E40TD, E40PD
※E40為DC電源類型

FP-X擴展單元
E16R, E16T, E16P
E30R, E30T, E30P
E16X輸入專用單元
E14YR輸出專用單元
※E30有AC電源類型和DC電源類型

Positioning / Function

內置2軸脈沖輸出功能

L14為1軸，L30/L40/L60為2軸脈沖輸出，并且內置于控制器本體中。
2軸內置型可以實現直線插補(僅限L40、L60)。

模擬量輸入功能

多功能模擬量輸入(10bit，2ch)
電壓輸入(0-10v)、熱敏電阻輸入，可調電位器輸入。

基本性能(擴展)

■充足的最大I/O點數180點。(如果進一步擴展FP0R的擴展單元，最大可擴充到236點)

當無法預測客戶自身的機械·設備將來需要多少數量的I/O點數時，對于PLC機種的選擇會感到猶豫不決以及不安。但是，通過使用FP-X擴展單元，FP-X0的I/O點數可以達到最大180點。因此能夠消除客戶的不安與猶豫。并且通過FP0R擴展單元的使用，可將I/O點數擴充至236點。
((L14R、L30R無擴展功能，不能進行擴展)

●擴展單元最大合計3臺。

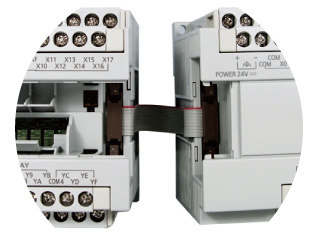

●有三種長度的擴展電纜，可自由組合使用(8cm、30cm、80cm)可將電纜折彎，進行緊貼安裝。
※總延長度請限制在160cm以內

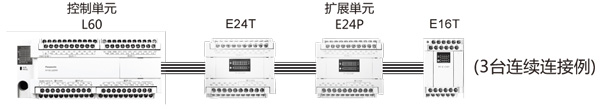

無電源的擴展單元可連續連接最大3臺(僅限一部分擴展單元)可連續連接的機種

FP-X0 E24T, E24P / FP-X E16X, E16T, E16P
※但是對于FP-X E16X, E16T, E16P，僅適用于版本為3.0以上的單元。

不可連續連接的機種
FP-X0 E24R / FP-X E14YR, E16R

品名	電源	規格	型號
FP-X0 E24R	-	DC輸入16點 2A繼電器輸出8點	AFPX0E24R
FP-X0 E24T	-	DC輸入16點晶體管(NPN)輸出8點	AFPX0E24T
FP-X0 E24P	-	DC輸入16點晶體管(PNP)輸出8點	AFPX0E24P
FP-X0 E40RD	DC	DC輸入24點繼電器輸出16點	AFPX0E40RD
FP-X0 E40TD	DC	DC輸入24點晶體管(NPN)輸出16點	AFPX0E40TD
FP-X0 E40PD	DC	DC輸入24點晶體管(PNP)輸出16點	AFPX0E40PD
FP-X E16X	-	DC輸入16點	AFPX-E16X
FP-X E14YR	-	2A繼電器輸出14點	AFPX-E14YR
FP-X E16R	-	DC輸入8點　 2A繼電器輸出8點	AFPX-E16R
FP-X E30R	AC	DC輸入16點 2A繼電器輸出14點	AFPX-E30R
FP-X E30RD	DC	DC輸入16點 2A繼電器輸出14點	AFPX-E30RD
FP-X E16T	-	DC輸入8點晶體管(NPN)輸出8點	AFPX-E16T
FP-X E16P	-	DC輸入8點晶體管(PNP)輸出8點	AFPX-E16P
FP-X E30T	AC	DC輸入16點晶體管(NPN)輸出14點	AFPX-E30T
FP-X E30TD	DC	DC輸入16點晶體管(NPN)輸出14點	AFPX-E30TD
FP-X E30P	AC	DC輸入16點晶體管(PNP)輸出14點	AFPX-E30P
FP-X E30PD	DC	DC輸入16點晶體管(PNP)輸出14點	AFPX-E30PD

■如想進一步擴展、需要更多的功能，用現有的FP0R/FP0擴展單元就可實現

L40、L60控制單元配置適配器后，最多可擴展3臺FP0R/FP0擴展單元。
通過〔晶體管輸出〕、〔模擬量輸入輸出〕、〔熱電偶輸入〕、〔I/O鏈接(網絡)〕，對應范圍更為廣闊的用途。
控制單元僅限安裝1臺擴展FP0適配器。另外，適配器安裝后，FP-X0/FP-X擴展單元只可安裝2臺。

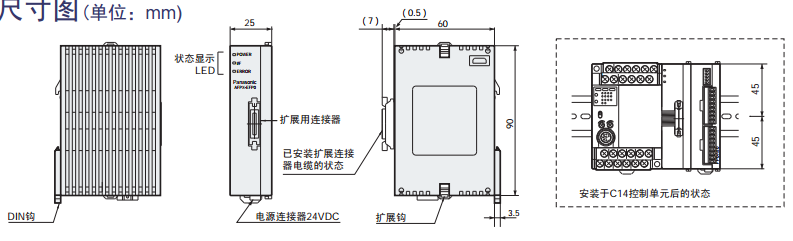

高度均為90mm，可安裝在柜內

除附帶的8cm以外，還另售30cm型、80cm型擴展電纜。可彎曲拉直使用。(總延長長度在160cm以內)

特殊功能

■脈沖輸出功能/高速計數功能

FP-X0在L14中為1軸，在L30/L40/L60中為2軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用高級或定位專用單元，或使用2臺以上多軸控制設備，但對于FP-X0，基本上只使用1臺單元設備，既可節省空間、又能降低成本。

2軸直線插補(僅限L40、L60)

同時控制2個電機軸、使機器人臂及工具頭進行直線的斜向移動被稱為2軸直線插補，應用在碼垛機及其元件的拾取及貼片、XY工作臺的控制、基板切削加工等方面。

4點內置的高速計數器。

輸出ON/OFF下顯示為紅色或綠色

機種	輸入模式	脈沖輸出(1軸)	1ch使用時	全ch使用時
L14	單相	停止中	20kHz	20kHz
	單相	輸出中	20kHz	20kHz
	2相	停止中	20kHz	20kHz
	2相	輸出中	17kHz	16kHz

模式	輸入模式	脈沖輸出(2軸)	1ch使用時	全ch使用時
L30	單相	停止中	20kHz	20kHz
	單相	輸出中	20kHz	14kHz
	2相	停止中	20kHz	20kHz
	2相	輸出中	13kHz	12kHz
L40 L60	單相	停止中	50kHz	33kHz
	單相	輸出中	36kHz	24kHz
	2相	停止中	20kHz	16kHz
	2相	輸出中	16kHz	13kHz

■本體為繼電器和晶體管混合輸出。其中晶體管的負載能力可達0.5

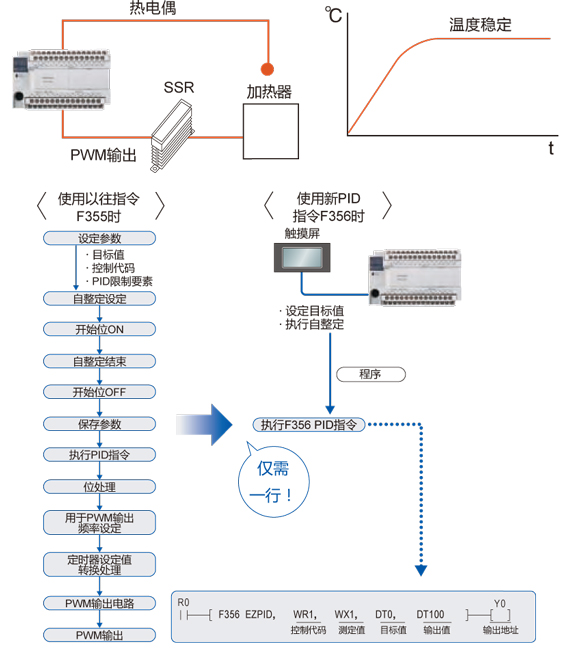

■PID命令(F356 EZPID)內置。溫控程序僅需一行。

多段溫控以及與計時器聯動的溫控、根據數據運算結果得出的變數溫控以及多點溫控等等，通過PLC擴大了進行溫度控制的應用。使用新PID命令(F356 EZPID)，比以往大幅簡化了PID控制程序。之前通過PLC進行溫度控制被認為有較高的難度，現在變得簡單易行。右側的示例，是單純的溫度恒定控制，如果與觸摸屏的操作相結合，使用F356指令，程序僅需用一行來記述，PID控制簡單得令人吃驚。

FP-X0 擴展插件 ※

功能插件

品名	規格	訂貨產品號
FP-X 輸入/輸出插件	輸入4點、 24V DC、雙方向(漏／源) 輸出3點、NPN晶體管 0.3A／24V DC	AFPX-IN4T3
FP-X 輸入插件	輸入8點、 24V DC、雙方向(漏／源)	AFPX-IN8
FP-X 輸出插件	輸出8點、NPN晶體管 0.3A／24V DC	AFPX-TR8
FP-X 輸出插件	輸出6點、PNP晶體管 0.5A／24V DC	AFPX-TR6P
FP-X 脈沖輸出插件單元	高速計數器：單相2ch各80kHz 或 2相1ch 30kHz　脈沖輸出：1軸 100kHz／ch (安裝2臺時，有規格限制) 控制單元(晶體管輸出型)不可使用。	AFPX-PLS
FP-X 模擬量輸入插件	模擬量輸入2點、0-10V or 0-20mA、12位、2ms／2ch(非絕緣)	AFPX-AD2
FP-X 模擬量輸出插件	模擬量輸出2點、0-10V or 0-20mA、12為、2ms／2ch(絕緣)	AFPX-DA2
FP-X 模擬量I/O插件	模擬量輸入2點、0-5V、0-10V or 0-20mA、12位、2ms／2ch　模擬量輸出1點、0-10V or 0-20mA、12位、1ms／1ch(絕緣)	AFPX-A21
FP-X 熱電偶插件	熱電偶輸入2點、 K／J、分辨率0.2℃、200ms/2ch(通道間絕緣)	AFPX-TC2
FP-X 測溫電阻插件	測溫電阻2點、 Pt100、分辨率0.1℃、200ms(通道間絕緣)	AFPX-RTD2
FP-X 實時帶時鐘主存儲器	主存儲器：可同時保存全程序步、全部注釋。FPWIN-Pro源文件可保存日歷時鐘：年、月、日、時、分、秒、星期 (需要電池選件)	AFPX-MRTC

可選件

配線工具

品名		訂貨產品號
	端子臺用改錐繼電器輸出型?端子臺(Phonenix制)在接線時需要。	AFP0806
	散線壓接工具晶體管輸出型附屬的連接器在接線時需要。	AXY52000

安裝部件

品名		訂貨產品號
	FPO安裝板窄條30型擰緊螺絲用的安裝板。寬30mm型。	AFP0811 (含10個)
	FPO安裝板窄條型擰緊螺絲用的安裝板。窄條型。	AFP0803 (含10個)
	安裝板擰緊螺絲用的安裝板。平面型。	AFP0804 (含10個)

輸入輸出電纜

品名			訂貨產品號
	晶體管輸出型用 I/O電纜一側附帶連接器的散線電纜(10芯)、AWG22、0.3mm2、 2條(藍?白)1條	長度1m、 2條1套	AFP0521
		長度3m、 2條1套	AFP0523

※1	對于FP0-C10RS、C14RS、E8RS、E16RS等型號、需要I/O電纜各1套(2本)。
※2	對于FP0-C16T/E16X、E16T/E16YT型號、需要I/O電纜各1套(2條)。
※3	對于FP0-C32T/E32T/、需要I/O電纜各2套(共4條)。

扁平電纜用連接器套件(10芯)

扁平電纜用連接器套件芯)

AFP0808(4個裝)

維修部件

品名		訂貨產品號
	端子臺插座附屬繼電器輸出?端子臺型。維修部件。	AFP0802 (含2個)
	散線壓接插座附屬于晶體管輸出型	AFP0807 (含2個)
	FP0R電源電纜 (長1m) 附帶于FP0R控制單元。	AFPG805 (1個裝)

散線壓接連接器

品名	訂貨產品號	適用電纜尺寸	電線規格
品名	訂貨產品號	適用電纜尺寸	電纜直徑	備注
散線壓接連接器	AXW7221FP	AWG#22	φ1.5～φ1.1	AWG#22 12根/0.18
	AXW7221FP	AWG#24	φ1.5～φ1.1	雙絞線
	AXW7231FP	AWG#26	φ1.3～φ1.1	雙絞線
	AXW7231FP	AWG#28	φ1.3～φ1.1	雙絞線

4點單元繼電器(功率PhotoMOS型)

接點構成	種類	額定輸入電壓	4點單元繼電器
接點構成	種類	額定輸入電壓	型號	訂貨產品號	包裝數量
1a×4	DC專用 (配備AQZ102)	DC12V	RT3SP1-12V	AY34001	內箱1個外箱20個
	DC專用 (配備AQZ102)	DC24V	RT3SP1-24V	AY34002
	AC/DC兼用 (配備AQZ204)	DC12V	RT3SP2-12V	AY35001
	AC/DC兼用 (配備AQZ204)	DC24V	RT3SP2-24V	AY35002

(注1)	功率PhotoMOS專用。不能配備PA繼電器。
(注2)	接點構成等請咨詢。

4點單元繼電器(PA繼電器型)

接點構成	額定輸入電壓	4點單元繼電器
接點構成	額定輸入電壓	型號	訂貨產品號	包裝數量
1a×4	DC12V	RT3S-12V	AY33001	內箱1個外箱20個
1a×4	DC24V	RT3S-24V	AY33002	內箱1個外箱20個

(注1)	PA繼電器型。標準型不能配備功率PhotoMOS。請務必使用電壓驅動型。
(注2)	也可訂購DC5V。請向本公司咨詢。
(注3)	接點構成等請咨詢。

4點端子

種類	額定輸入電壓	訂貨產品號
PA繼電器?功率PhotoMOS電壓驅動型	DC12、24V	AY30000

搭載可能繼電器 PA繼電器

功率PhotoMOS (電壓驅動型)

4點點端子可配備的繼電器

品名	訂貨產品號
PA繼電器	APA3311、APA3312
功率PhotoMOS(電壓驅動型)	AQZ10＊D(DC專用型)
功率PhotoMOS(電壓驅動型)	AQZ20＊D(AC/DC兼用型)

(注1)	切勿在本產品上配備上述以外的繼電器，否則會導致產品的異常動作、故障及連接設備的故障等。

RT-2繼電器端子

壓接端子用

直接接線用

DIN導軌安裝型

1.壓接端子用

輸入輸出形式	電壓規格	型號	訂貨產品號	包裝數量
輸入用	DC12V	RT2S-ID16-12V	AY231501	內箱1個外箱10個
輸入用	DC24V	RT2S-ID16-24V	AY231502
輸出用	DC12V	RT2S-OD16-12V	AY232501
輸出用	DC24V	RT2S-OD16-24V	AY232502

2.直接接線用

輸入輸出形式	電壓規格	型號	訂貨產品號	包裝數量
輸入用	DC12V	RT2S-C-ID16-12V	AY231511	內箱1個外箱10個
輸入用	DC24V	RT2S-C-ID16-24V	AY231512
輸出用	DC12V	RT2S-C-OD16-12V	AY232511
輸出用	DC24V	RT2S-C-OD16-24V	AY232512

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
