FP-X0系列 擴展輸入單元／輸出單元(晶體管輸出) AFPX0E24T擴展單元

新一代多功能、經濟型PLC。本體配備繼電和晶體管混合型輸出。

編 號：1012162141

型 號：AFPX0E24T

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件



新一代多功能、經濟型PLC新登場

可編程控制器FP-X0
CE※1
※1 低電壓?符合 EMC指令

特點

Performance


超高速演算處理速度

80ns/步(ST指令):0～3000步超高速
580ns/步(ST指令):3001步以上※　
※(僅限L40，L60)。

程序存儲器

L14、L30：2.5k步
L40、L60：8k步

最大I/O點數

一臺控制單元上最多可以連接3臺FP-X0擴展單元。
因此最大點數可達180點。
此外，如果使用擴展FP0適配器，在擴展FP0擴展單元的情況下最多可達236點。
※(僅限L40、L60)


Network


通信端口最大2通道

本體配備一個RS232C編程口。另L40MR、L60MR還內置了RS485通信端口。

Modbus-RTU

可以簡單的與全球通用的業界標準Modbus-RTU(二進制)的設備之間進行無程序通信。如與溫控器及變頻器等。

PLC連接

如果使用L40MR，L60MR，可在最多16臺PLC之間實現位數據/字?jǐn)?shù)據的共享。

計算機連接

可簡單的與松下開放協議“MEWTOCOL”設備之間進行無程序通信。如顯示器、圖像處理裝置、溫控器、電力計等。

通用串行通信

根據對方設備的通信協議生成/發送相應的指令。此外，還可以接收流動數據，如測量?jī)x器，條形碼讀取器、RF-ID等。


Line Up


控制單元6品種

L14R, L30R, L40R, L60R,L40MR, L60MR
※全部為繼電器和晶體管混合型輸出
※全部為AC電源類型
※L40MR, L60MR內置RS485

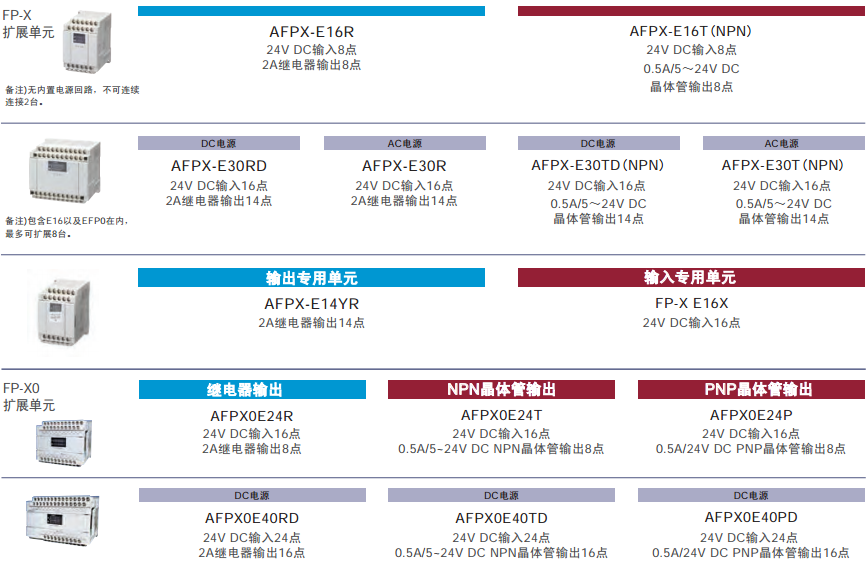

擴展單元17品種(FP-X0/FP-X)

FP-X0擴展單元
E24R, E24T, E24P
E40R, E40T, E40P
E40RD, E40TD, E40PD
※E40為DC電源類型

FP-X擴展單元
E16R, E16T, E16P
E30R, E30T, E30P
E16X輸入專用單元
E14YR輸出專用單元
※E30有AC電源類型和DC電源類型


Positioning / Function


內置2軸脈沖輸出功能

L14為1軸，L30/L40/L60為2軸脈沖輸出，并且內置于控制器本體中。
2軸內置型可以實現直線插補(僅限L40、L60)。

模擬量輸入功能

多功能模擬量輸入(10bit，2ch)
電壓輸入(0-10v)、熱敏電阻輸入，可調電位器輸入。


基本性能(擴展)


■充足的最大I/O點數180點。(如果進一步擴展FP0R的擴展單元，最大可擴充到236點)


當無法預測客戶自身的機械·設備將來需要多少數量的I/O點數時，對于PLC機種的選擇會感到猶豫不決以及不安。但是，通過使用FP-X擴展單元，F(xiàn)P-X0的I/O點數可以達到最大180點。因此能夠消除客戶的不安與猶豫。并且通過FP0R擴展單元的使用，可將I/O點數擴充至236點。
((L14R、L30R無擴展功能，不能進行擴展)

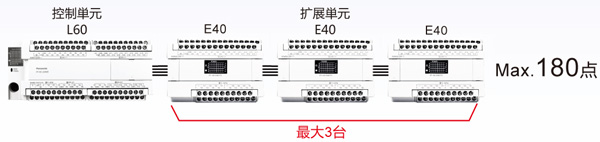

●擴展單元最大合計3臺。

擴展單元最大合計3臺。

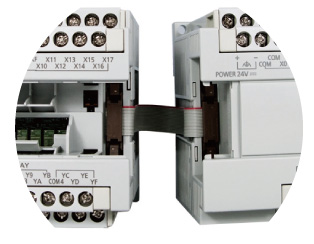

●有三種長度的擴展電纜，可自由組合使用(8cm、30cm、80cm)可將電纜折彎，進行緊貼安裝。
※總延長度請限制在160cm以?xún)?nèi)

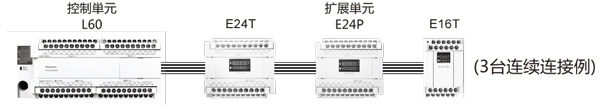

無電源的擴展單元可連續連接最大3臺(僅限一部分?jǐn)U展單元)可連續連接的機種

FP-X0 E24T, E24P / FP-X E16X, E16T, E16P
※但是對于FP-X E16X, E16T, E16P，僅適用于版本為3.0以上的單元。

不可連續連接的機種
FP-X0 E24R / FP-X E14YR, E16R

品名 電源 規格 型號
FP-X0 E24R - DC輸入16點
2A繼電器輸出8點 		AFPX0E24R
FP-X0 E24T - DC輸入16點
晶體管(NPN)輸出8點 		AFPX0E24T
FP-X0 E24P - DC輸入16點
晶體管(PNP)輸出8點 		AFPX0E24P
FP-X0 E40RD DC DC輸入24點
繼電器輸出16點 		AFPX0E40RD
FP-X0 E40TD DC DC輸入24點
晶體管(NPN)輸出16點 		AFPX0E40TD
FP-X0 E40PD DC DC輸入24點
晶體管(PNP)輸出16點 		AFPX0E40PD
FP-X E16X - DC輸入16點 AFPX-E16X
FP-X E14YR - 2A繼電器輸出14點 AFPX-E14YR
FP-X E16R - DC輸入8點　
2A繼電器輸出8點 		AFPX-E16R
FP-X E30R AC DC輸入16點
2A繼電器輸出14點 		AFPX-E30R
FP-X E30RD DC DC輸入16點
2A繼電器輸出14點 		AFPX-E30RD
FP-X E16T - DC輸入8點
晶體管(NPN)輸出8點 		AFPX-E16T
FP-X E16P - DC輸入8點
晶體管(PNP)輸出8點 		AFPX-E16P
FP-X E30T AC DC輸入16點
晶體管(NPN)輸出14點 		AFPX-E30T
FP-X E30TD DC DC輸入16點
晶體管(NPN)輸出14點 		AFPX-E30TD
FP-X E30P AC DC輸入16點
晶體管(PNP)輸出14點 		AFPX-E30P
FP-X E30PD DC DC輸入16點
晶體管(PNP)輸出14點 		AFPX-E30PD


■如想進一步擴展、需要更多的功能，用現有的FP0R/FP0擴展單元就可實現

L40、L60控制單元配置適配器后，最多可擴展3臺FP0R/FP0擴展單元。
通過〔晶體管輸出〕、〔模擬量輸入輸出〕、〔熱電偶輸入〕、〔I/O鏈接(網絡)〕，對應范圍更為廣闊的用途。
控制單元僅限安裝1臺擴展FP0適配器。另外，適配器安裝后，F(xiàn)P-X0/FP-X擴展單元只可安裝2臺。


高度均為90mm，可安裝在柜內

高度均為90mm，可安裝在柜內

除附帶的8cm以外，還另售30cm型、80cm型擴展電纜。可彎曲拉直使用。(總延長長度在160cm以?xún)?nèi))

特殊功能


■脈沖輸出功能/高速計數功能

FP-X0在L14中為1軸，在L30/L40/L60中為2軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用高級或定位專用單元，或使用2臺以上多軸控制設備，但對于FP-X0，基本上只使用1臺單元設備，既可節省空間、又能降低成本。


脈沖輸出功能/高速計數功能

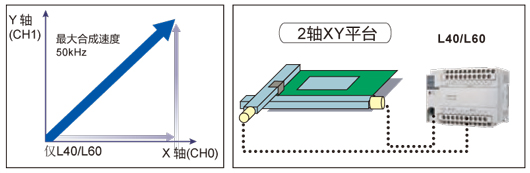

2軸直線插補(僅限L40、L60)

同時控制2個電機軸、使機器人臂及工具頭進行直線的斜向移動被稱為2軸直 線插補，應用在碼垛機及其元件的拾取及貼片、XY工作臺的控制、基板切削加工等方面。


2軸直線插補(僅限L40、L60)


4點內置的高速計數器。


4點內置的高速計數器。
輸出ON/OFF下顯示為紅色或綠色
機種 輸入模式 脈沖輸出(1軸) 1ch使用時 全ch使用時
L14 單相 停止中 20kHz 20kHz
輸出中 20kHz 20kHz
2相 停止中 20kHz 20kHz
輸出中 17kHz 16kHz
模式 輸入模式 脈沖輸出(2軸) 1ch使用時 全ch使用時
L30 單相 停止中 20kHz 20kHz
輸出中 20kHz 14kHz
2相 停止中 20kHz 20kHz
輸出中 13kHz 12kHz
L40
L60 		單相 停止中 50kHz 33kHz
輸出中 36kHz 24kHz
2相 停止中 20kHz 16kHz
輸出中 16kHz 13kHz


■本體為繼電器和晶體管混合輸出。其中晶體管的負載能力可達0.5


本體為繼電器和晶體管混合輸出。其中晶體管的負載能力可達0.5

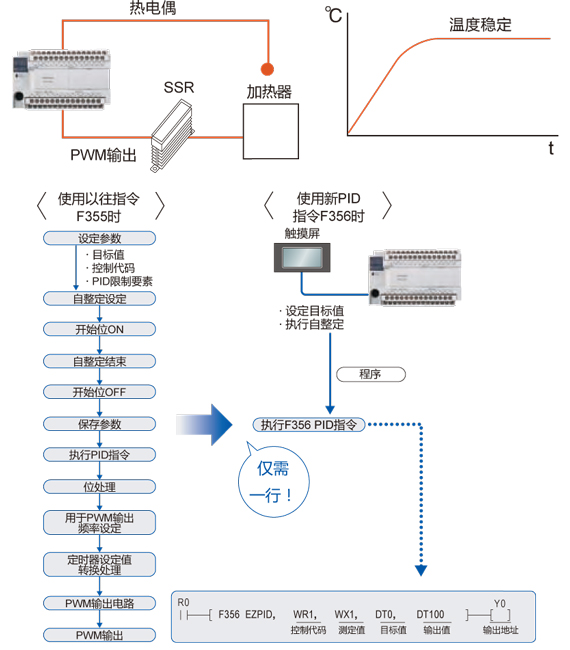

■PID命令(F356 EZPID)內置。溫控程序僅需一行。

多段溫控以及與計時器聯動的溫控、根據數據運算結果得出的變數溫控以及多點溫控等等，通過PLC擴大了進行溫度控制的應用。使用新PID命令(F356 EZPID)，比以往大幅簡化了PID控制程序。之前通過PLC進行溫度控制被認為有較高的難度，現在變得簡單易行。右側的示例，是單純的溫度恒定控制，如果與觸摸屏的操作相結合，使用F356指令，程序僅需用一行來記述，PID控制簡單得令人吃驚。


PID命令(F356 EZPID)內置。溫控程序僅需一行。

FP-X0擴展單元

品名 電源 規格 訂貨產品號
  程序容量 模擬量輸入 RS485通信
FP-X0 E24R - 24VDC輸入　 16點
2A繼電器輸出 8點 		- - - AFPX0E24R
FP-X0 E24T - 24VDC輸入　 16點
0.5A/5～24VDC晶體管輸出 8點 		- - - AFPX0E24T
FP-X0 E24P - 24VDC輸入　 16點
0.5A/24VDC晶體管輸出 8點 		- - - AFPX0E24P
FP-X0 E40RD 24V DC 24VDC輸入 24點
2A繼電器輸出 16點 		- - - AFPX0E40RD
FP-X0 E40TD 24V DC 24VDC輸入 24點
0.5A/5～24VDC晶體管輸出 16點 		- - - AFPX0E40TD
FP-X0 E40PD 24V DC 24VDC輸入 24點
0.5A/24VDC晶體管輸出 16點 		- - - AFPX0E40PD

FP-X擴展單元

輸入單元／輸出單元

品名 電源 規格 訂貨產品號
FP-X E16X
擴展輸入專用單元 		-
(從左側單元電源供應) 		24V DC輸入 16點　　※1 AFPX-E16X
FP-X E14YR
擴展輸出專用單元 		-
(從左側單元電源供應) 		2A繼電器輸出14點　　※1 AFPX-E14YR

入輸出單元(繼電器輸出)

品名 電源 規格 訂貨產品號
FP-X E16R
擴展I/O單元 		-
(從左側單元電源供應) 		24V DC輸入8點、2A繼電器輸出8點　　※1 AFPX-E16R
FP-X E30R
擴展I/O單元 		100～240V AC 24V DC輸入16點、2A繼電器輸出14點　　※2 AFPX-E30R
FP-X E30RD
擴展I/O單元 		24V DC 24V DC輸入16點、2A繼電器輸出14點　　※2 AFPX-E30RD

輸入輸出單元(晶體管輸出)

品名 電源 規格 訂貨產品號
FP-X E16T
擴展I/O單元 		-
(從左側單元電源供應) 		24V DC輸入8點、0.5A／5～24V DC晶體管輸出8點(NPN)　　※1 AFPX-E16T
FP-X E16P
擴展I/O單元 		-
(從左側單元電源供應) 		24V DC輸入8點、0.5A／24V DC晶體管輸出8點(PNP)　　※1 AFPX-E16P
FP-X E30TD
擴展I/O單元 		24V DC 24V DC輸入16點、0.5A／5～24V DC晶體管輸出14點(NPN)　　※2 AFPX-E30TD
FP-X E30T
擴展I/O單元 		100～240V AC 24V DC輸入16點、0.5A／5～24V DC晶體管輸出14點(NPN)　　※2 AFPX-E30T
FP-X E30PD
擴展I/O單元 		24V DC 24V DC輸入16點、0.5A／24V DC晶體管輸出14點(PNP)　　※2 AFPX-E30PD
FP-X E30P
擴展I/O單元 		100～240V AC 24V DC輸入16點、0.5A／24V DC晶體管輸出14點(PNP)　　※2 AFPX-E30P

擴展FP0適配器

品名 電源 規格 訂貨產品號
擴展FP0
適配器 		24VDC 接入適配器后，最后可將3臺FP0R擴展單元連接到FP-X上。附帶8cm擴展電纜、電源電纜。 AFPX-EFP0
※ 所有單元24V DC輸入為雙方向輸入。
※1 因無內置電源回路、不可以連接2臺。 附帶8cm擴展電纜。
※2 含有E16、EFP0。最大可擴展至8臺。附帶8cm擴展電纜。
※3 最大擴展3臺。需要擴展FP0適配器。


擴展單元輸入輸出規格

?輸入規格

項目 規格
E24 E40
絕緣方式 光耦合
額定輸入電壓 24V DC
使用電壓范圍 21.6V DC～26.4V DC
額定輸入電流 約4.3mA
公共端方式 16點/公共端 24點/公共端
(輸入電源的極性+/-均可)
最小ON電壓/最小ON電流 19.2V DC/3mA
最大OFF電壓/最大OFF電流 2.4V DC/1mA
輸入電阻 約5.6kΩ
應答時間 OFF→ON 0.6ms以下
ON→OFF 0.6ms以下
動作顯示 LED顯示
EN61131-2適用類型 TYPE3基準(但,根據以上規格而定)

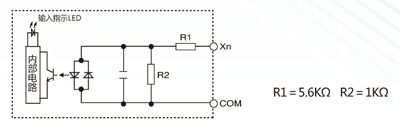

?電路圖

?繼電器輸出規格

項目 規格
E24 E40
絕緣方式 繼電器絕緣
輸出形式 1a 輸出(繼電器更換不可)
額定控制容量
(電阻負載)(注) 		2A 250V AC、2A 30V DC
(6A以下/公共端) (8A以下/公共端)
公共端方式 1點/公共端、3點/公共端 3點/公共端、4點/公共端
應答時間 OFF→ON 約10ms
ON→OFF 約8ms
壽命 機械 2,000萬次以上(通斷頻率180次/分)
電氣 10萬次以上(根據額定控制容量 通斷頻率 20次/分)
浪涌抑制器 無
動作顯示 LED顯示

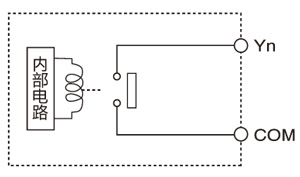

?電路圖

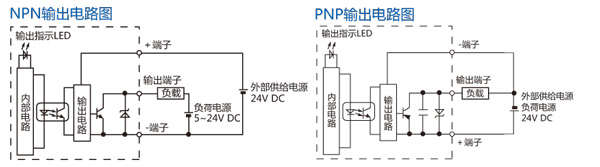

?晶體管輸出規格

項目 規格
E24T/E40TD(NPN) E24P/E40PD(PNP)
絕緣方式 光耦合
輸出方式 集電極開路
額定負載電壓 5～24V DC 24V DC
負載電壓允許范圍 4.75～26.4V DC 21.6～26.4V DC
最大負載電流 0.5A
最大沖擊電流 1.5A
公共端方式 8點/公共端
OFF狀態泄漏電流 1μA 以下
ON狀態最大壓降 0.3V DC以下
應答時間 OFF→ON 1ms 以下
ON→OFF 1ms 以下
外部供給電源
(＋、－端子) 		電壓 21.6～26.4V DC
電流 45mA以下
浪涌抑制器 齊納二極管
動作顯示 LED顯示

AFPX0E24R
AFPX0E24T
AFPX0E24P

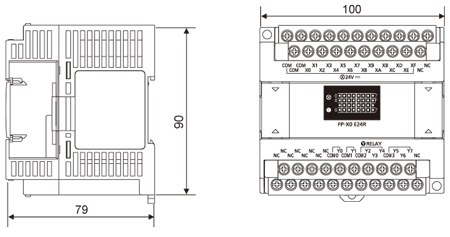

AFPX0E24R/AFPX0E24T/AFPX0E24P

AFPX0E40RD
AFPX0E40TD
AFPX0E40PD

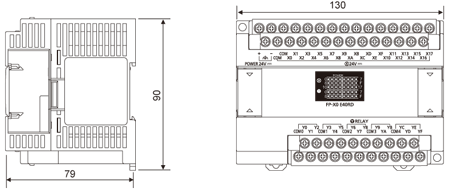

AFPX0E40RD/AFPX0E40TD/AFPX0E40PD

可選件

配線工具

品名 訂貨產品號
端子臺用改錐
繼電器輸出型?端子臺(Phonenix制)在接線時需要。 		AFP0806
散線壓接工具
晶體管輸出型附屬的連接器在接線時需要。 		AXY52000

安裝部件

品名 訂貨產品號
FPO安裝板 窄條30型
擰緊螺絲用的安裝板。寬30mm型。 		AFP0811
(含10個)
FPO安裝板 窄條型
擰緊螺絲用的安裝板。窄條型。 		AFP0803
(含10個)
安裝板
擰緊螺絲用的安裝板。平面型。
 AFP0804
(含10個)

輸入輸出電纜

品名 訂貨產品號
晶體管輸出型用
I/O電纜
一側附帶連接器的散線電纜(10芯)、AWG22、0.3mm2、 2條(藍?白)1條 		長度1m、
2條1套 		AFP0521
長度3m、
2條1套 		AFP0523

※1 對于FP0-C10RS、C14RS、E8RS、E16RS等型號、需要I/O電纜各1套(2本)。
※2 對于FP0-C16T/E16X、E16T/E16YT型號、需要I/O電纜各1套(2條)。
※3 對于FP0-C32T/E32T/、需要I/O電纜各2套(共4條)。

扁平電纜用連接器套件(10芯)

扁平電纜用連接器套件芯) AFP0808(4個裝)

維修部件

品名 訂貨產品號
端子臺插座
附屬繼電器輸出?端子臺型。
維修部件。 		AFP0802
(含2個)
散線壓接插座
附屬于晶體管輸出型 		AFP0807
(含2個)
FP0R電源電纜
(長1m)
附帶于FP0R控制單元。 		AFPG805
(1個裝)

散線壓接連接器

品名 訂貨產品號 適用電纜尺寸 電線規格
電纜直徑 備注
散線壓接連接器 AXW7221FP AWG#22 φ1.5～φ1.1 AWG#22 12根/0.18
AWG#24 雙絞線
AXW7231FP AWG#26 φ1.3～φ1.1 雙絞線
AWG#28 雙絞線

4點單元繼電器(功率PhotoMOS型)

接點構成 種類 額定輸入電壓 4點單元繼電器
型號 訂貨產品號 包裝數量
1a×4 DC專用
(配備AQZ102) 		DC12V RT3SP1-12V AY34001 內箱1個
外箱20個
DC24V RT3SP1-24V AY34002
AC/DC兼用
(配備AQZ204) 		DC12V RT3SP2-12V AY35001
DC24V RT3SP2-24V AY35002

(注1) 功率PhotoMOS專用。不能配備PA繼電器。
(注2) 接點構成等請咨詢。

4點單元繼電器(PA繼電器型)

接點構成 額定輸入電壓 4點單元繼電器
型號 訂貨產品號 包裝數量
1a×4 DC12V RT3S-12V AY33001 內箱1個
外箱20個
DC24V RT3S-24V AY33002

(注1) PA繼電器型。標準型不能配備功率PhotoMOS。 請務必使用電壓驅動型。
(注2) 也可訂購DC5V。請向本公司咨詢。
(注3) 接點構成等請咨詢。

4點端子

種類 額定輸入電壓 訂貨產品號
PA繼電器?功率PhotoMOS電壓驅動型 DC12、24V AY30000

搭載可能繼電器
PA繼電器

功率PhotoMOS
(電壓驅動型)

4點點端子可配備的繼電器

品名 訂貨產品號
PA繼電器 APA3311、APA3312
功率PhotoMOS(電壓驅動型) AQZ10＊D(DC專用型)
AQZ20＊D(AC/DC兼用型)

(注1) 切勿在本產品上配備上述以外的繼電器，否則會導致產品的異常動作、故障及連接設備的故障等。

RT-2繼電器端子

壓接端子用

直接接線用

DIN導軌安裝型

1.壓接端子用

輸入輸出形式 電壓規格 型號 訂貨產品號 包裝數量
輸入用 DC12V RT2S-ID16-12V AY231501 內箱1個
外箱10個
DC24V RT2S-ID16-24V AY231502
輸出用 DC12V RT2S-OD16-12V AY232501
DC24V RT2S-OD16-24V AY232502

2.直接接線用

輸入輸出形式 電壓規格 型號 訂貨產品號 包裝數量
輸入用 DC12V RT2S-C-ID16-12V AY231511 內箱1個
外箱10個
DC24V RT2S-C-ID16-24V AY231512
輸出用 DC12V RT2S-C-OD16-12V AY232511
DC24V RT2S-C-OD16-24V AY232512
*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
?

在線
客服

在線客服KERNTECH 竭誠真誠為您服務！

售前咨詢(天津)

售前咨詢(北京)

售前咨詢(濟南)

項目咨詢

售后與維修咨詢

客服
熱線

400-867-5758
7*24小時客服服務熱線

關注
微信

科恩電氣
科恩眾和
頂部
主站蜘蛛池模板： | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
