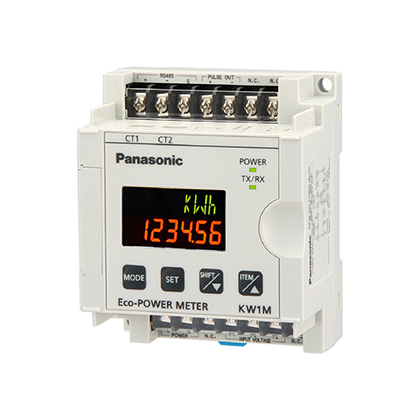

電力環保功率監控表KW1M系列AKW1110

適用于組裝在設備、盤內的小型薄形功率表!

編號：101554228

型號：AKW1110

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

KW1M(標準型)

AKW1110

AKW1111
(400V AC型)

CE 、Korean S Mark 已取得。
CE : EMC指令, 低電壓指令
韓國S標志 : 僅限 AKW1110, AKW1111

特點

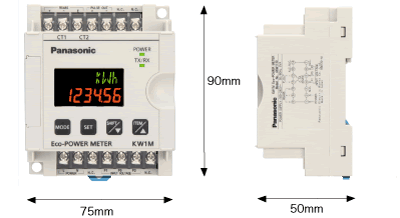

1.進深(厚度)50mm的小型?薄形形狀

75mm×90mm×50mm　寬75mm和斷路器3P模塊尺寸一致。

2.最適合組裝到機器內和控制柜內

「螺釘固定」、「DIN導軌」的兩種安裝方式。
以前沒有安裝孔是無法安裝的，如今可以在即有機器上安裝。
另外，可以安裝在機器和分電盤?配電盤的限幅器部分，從外部就無法觸及功率表。

3.可切換使用電能和使用電費的顯示。

按下前面的ITEM按鍵，輕松轉換顯示。

4.可顯示CO₂的換算值。

按下前面的ITEM按鍵可以輕松顯示。

5.對應網絡功能

1.根據RS485標準
2.MEWTOCOL?Modbus(RTU)^※ Protocol
※Modbus Protocol是Modicon Inc.開發的用于PLC的通信協議。

6.搭載通知功能

AKW1110:超額使用功率?電流警報:功率和電流超額時發出警報通知。
AKW1111:超額使用功率?電流?待機功率警報:功率和電流超額時發出的報警通知。

7.搭載計時器功能

可以測定負載的通電時間。

8.搭載端子蓋確保操作時安全性

返回頁首

基本信息

系統構成

種類

可選件

額定?性能概要

尺寸圖

軟件

使用注意事項

: 400-920-9200【手機OK】

種類

主體

品名	輸入測量電壓	訂貨產品號
KW1M 電力監控表	100/200V AC	AKW1110
KW1M 電力監控表 (對應400V AC型)	100/200V AC 400V AC	AKW1111

相位及線式	操作電源	輸入測量電流	電流互感器(另售)	端子類型
單相2線式單相3線式三相3線式三相4線式 ※1	100-240V AC 50/60Hz	50A 100A 250A 400A 600A	專用型 5A/50A/100A/250A/400A/600A	AKW1110：螺釘端子(M3+/-螺釘) AKW1111：螺釘端子 (M3+/-螺釘)和 (M3.5+/-螺釘)※2

※1	三相4線式僅限AKW1111
※2	M3.5+/-螺釘僅限AKW1111的操作電壓、電壓輸入(P0、P1、P2、P3)端子

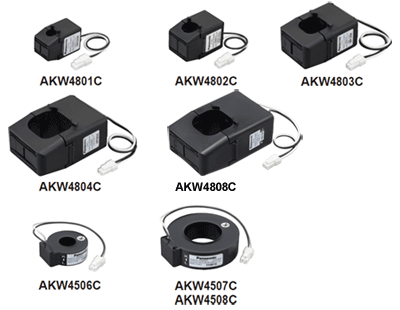

專用電流互感器(CT)

專用電流傳感器(CT)和主體不在同一包裝內。
請務必根據配電方式來購買專用CT。(使用二次邊5ACT時，需要使用AKW4801C。)

額定1次側電流		訂貨產品號
分割型	5A/50A	AKW4801C
	100A	AKW4802C
	250A	AKW4803C
	400A	AKW4804C
	600A	AKW4808C
貫通型	50A/100A	AKW4506C
	250A/400A	AKW4507C
	600A	AKW4508C

額定?性能概要

測定項目

測定項目		單位	數據顯示范圍
瞬時功率(有效)		kW	0.00 ～ 9999.99
累計用電量(有效)		kWh/ MWh	0.00 ～ 9999.99MWh 9位顯示時：0.00 ～ 9999999.99kWh
電流	R電流	A	0.0 ～ 6000.0
	S電流(僅限AKW1111)	A	0.0 ～ 6000.0
	T電流	A	0.0 ～ 6000.0
電壓	R(RS)電壓	V	0.0 ～ 9999.9
	S(RT)電壓(僅限AKW1111)	V	0.0 ～ 9999.9
	T(TS)電壓	V	0.0 ～ 9999.9
電費 ※			0.00 ～ 999999
二氧化碳換算值		kg-CO₂	0.00 ～ 999999
功率因數(僅限AKW1111)			0.00～1.00 (有超前(-)、滯后的識別) (但是僅限位相角為θ=-90～+90度的范圍內)
電源頻率(僅限AKW1111)			47.5～63.0Hz
計時器	ON 時間	h(Hour)	0.0 ～ 99999.9
計時器	OFF 時間	h(Hour)	0.0 ～ 99999.9
脈沖計數器(僅限AKW1111)			0～999999

※	目的在于節能，用于進行自主管理，不能將其用作電費付款計算。

額定值及性能

本體規格

項目	規格
額定操作電壓	100-240V AC
額定電源頻率	50/ 60Hz共用
額定消耗功率	6VA(AKW1110)(AC240V 25℃)/8VA(AKW1111) (AC240V 25℃)
允許操作電壓范圍	85-264V AC(額定操作電壓的85％～ 110％)
允許瞬時停電時間	10ms
使用環境溫度	-10℃ ～ +50℃(保存溫度為-25℃ ～ +70℃)
使用環境濕度	30 ～ 85％RH(at 20℃ 應無凝露)
耐電壓(初始値)	絕緣的電路之間：2000V/1min	外殼 ? 所有端子絕緣電路之間　※1 ?所有操作電源端子 ? 所有模擬輸入端子 ?所有操作電源端子 ? 所有脈沖輸入端子 ?RS485 ? 所有其他端子 ?所有脈沖輸出端子 ? 所有其他端子
絕緣電阻(初始値)	與耐電壓的測量部位相同：100MΩ以上 (DC500V兆歐表測試)
耐久振動	10 ～ 55Hz(周期1分鐘)片振幅:0.375mm(上下、左右、前后各個方向: 1小時)
耐久沖擊	294m/s²以上(上下、左右、前后各個方向5次)
顯示方式	帶背光燈的LCD 上段顯示：綠色　4位16段　字符高度：6.5mm 下段顯示：琥珀色　6位7段　字符高度：7.5mm
停電存儲方式	EEPROM(改寫次數10萬次以上)
外形	75ｘ90ｘ50mm
重量	約170g

※1	模擬量輸入端子: No.3～6 (AKW1111)、No.4～6 (AKW1110) 脈沖輸入端子: No.12,13 (AKW1111) 空端子(N.C.) 端子在內部連接到模擬量輸入電路。

輸入規格

功率輸入規格

項目			AKW1111	AKW1110
相位及線式			單相2 線、單相3 線、三相3 線、三相4 線(共用)	單相2 線、單相3 線、三相3 線(共用)
輸入電壓	額定		單相2 線: 0-440V AC(線間電壓) 單相3 線: 0-220V AC(相電壓) 三相3 線: 0-440V AC(線間電壓) 三相4 線: 0-254V AC (相電壓)	單相2 線:0-220V AC(線間電壓) 單相3 線:0-110V AC(相電壓) 三相3 線:0-220V AC(線間電壓)
	允許測量電壓		額定輸入電壓的120％
	允許測量電壓		單相2 線: 0-528V AC(線間電壓) 單相3 線: 0-264V AC(相電壓) 三相3 線: 0-528V AC(線間電壓) 三相4 線: 0-300V AC(相電壓)	單相2 線:0-264V AC(線間電壓) 單相3 線:0-132V AC(相電壓) 三相3 線:0-264V AC(線間電壓)
	VT比		1.00～99.99(可在設置模式下設置) ＊對超過額定輸入電壓的負載進行測量的情況下，需要使用一個計量?jī)x器用變壓器(VT)。VT的二次邊額定為110V。
輸入電流	1次邊額定		使用專用CT的情況下 ?5A/50A/100A/250A/400A/600A(可在設置模式下進行選擇) 使用2次邊5A CT的情況下 ?1 ～ 4000A(可在設置模式下設置) ※600A以上將5A用專用CT和二次邊額定電流5A的CT進行組合使用
特殊功能	切斷電流		1.0 ～ 50.0％F.S. (可在設置模式下設置)
	切斷電壓		額定電壓的5％以下特殊功能(根據額定電壓x0.05xVT 比被要求的電壓值以下)(固定)
	計時器閾值電流		1.0 ～ 100.0％F.S.
精度 (不包括 CT?VT的誤差)	指示精度	瞬時功率累計用電量電費 二氧化碳換算值	±(2.0% F.S.+1digit)以內 但是5ACT模式下為±(2.5%F.S.+1digit)以內 (at 20℃、額定輸入、額定電源頻率、功率因數1) ＊精度保證范圍：額定電流的5～100%
		電流	±(1.0% F.S.+1digit)以內 但是5ACT模式下為±(2.5%F.S.+1digit)以內 (at 20℃、額定輸入、額定電源頻率、功率因數1) ＊精度保證范圍：額定電流的5～100%
		電壓	±(1.0% F.S.+1digit)以內(at 20℃、額定輸入、額定電源頻率、功率因數1)
		計時器	±(0.01％+1 digit)(at 20℃) [電源啟動、電流通電啟動的情況下，±(0.01％+1s+1 digit)(at 20℃)]
	溫度特性		±(1.0% F.S.+1digit)以內 但是5ACT模式下為±(1.5%F.S.+1digit)以內 (－10～50℃的范圍、額定輸入、功率因數1)
	電源頻率特性		±(1.0% F.S.+1digit)以內 但是5ACT模式下為±(1.5%F.S.+1digit)以內 (對于額定頻率基準下頻率數±5％變化、額定輸入、功率因數1)

脈沖輸入規格 ※僅限AKW1111(400VAC 對應型)

輸入模式		加計數(固定)
最高計數速度		2kHz /30Hz(可在設置模式下進行選擇)
脈沖輸入		最小輸入信號寬度: 0.25ms(選擇2kHz 時) /16.7ms(選擇30Hz時) ON:OFF 比= 1 : 1
輸入信號 (at 20℃)		觸點/無觸點(開路集電極) ?短路時阻抗:1kΩ以下 ?短路時殘留電壓:2V 以下 ?開路時阻抗:100kΩ以上
模式		HOLD(超過計數)
預設參數設置	小數點	可設置到小數點后3位
預設參數設置	范圍	0.001～100.000(可在設置模式下設置)

輸出規格

累計有效用電量脈沖輸出(晶體管輸出)規格

項目	AKW1111	AKW1110
輸出點數	1點
絕緣方式	光耦合器
輸出形式	開路集電極
輸出容量	100mA 30V DC
脈寬	約100ms
ON時最大壓降	1.5V以下
OFF時漏電流	100μA以下
脈沖輸出單位	0.001 / 0.01 / 0.1 / 1 / 10 / 100kWh / 功率警報(AL-P)/ 電流警報(AL-C)/ 待機功率警報(AL-S)/ 計數器輸出(Cnt) (可在設置模式下進行選擇)	0.001 / 0.01 / 0.1 / 1 / 10 / 100kWh / 功率警報(AL-P)/ 電流警報(AL-C) (可在設置模式下進行選擇)

對于可測量的最小的脈沖輸出單位，建議設置為1秒鐘的輸出脈沖小于4個脈沖。
計算方法(脈沖輸出單位：PL-P的值)>(最大測定功率[kW])/(3600[s]×4[脈沖/s])

※1	將脈沖輸出單位設置為1秒鐘輸出4個脈沖以上時，可能會出現錯誤計數。
※2	脈沖輸出單位中OFF時間較短時，可能會因所連接的計數器、PLC而發生錯誤計數。

通信規格

項目		規格
電氣規格		符合RS485標準
通信協議		MEWTOCOL/MODBUS(RTU)(可在設置模式下進行選擇)
絕緣型		內部回路與絕緣
連接臺數		99臺(最大)※2、※3
傳輸距離		1,200m　※1
傳輸速度		38400/19200/9600/4800/2400bps(可在設置模式下進行選擇)
傳輸格式	數據長	8bit / 7bit (可在設置模式下進行選擇)　※4
	奇偶校驗	無/奇數/偶數(可在設置模式下進行選擇)
	停止位	1bit (固定)
通信方式		半雙工
同期方式		異步通信方式
終端電阻		約120Ω(內置)

※1	連接帶有RS485接口的市售設備時，請通過實際設備進行確認。另外，連接臺數、傳輸距離、通信速度可能會因所連接的機器和傳輸線路而發生改變。
※2	計算機側的RS485設備，建議使用(株)Lineeye公司生產的SI-35，SI-35USB。
※3	使用SI-35、SI-35USB、本公司生產的PLC(可連接99臺的機型)時，最多可使用99臺(但，通過C-NET適配器連接時為32臺(最大))。混合使用上述以外的設備時，最多可連接的臺數為31臺。
※4	MODBUS(RTU)協議中僅數據長度8bit動作。

RS485通信　推薦電纜

電纜	導體		絕緣體		電纜直徑	等效電纜舉例
電纜	尺寸	電阻值(at20℃)	材質	厚度	電纜直徑	等效電纜舉例
雙絞線屏蔽電纜	1.25mm²(AWG16)以上	最大16.8Ω/km	聚乙烯	最大0.5mm	約8.5mm	日立電線KPEV-S1.25mm²×1P Belden社9860
雙絞線屏蔽電纜	0.5mm²(AWG20)以上	最大33.4Ω/km	聚乙烯	最大0.5mm	約7.8mm	日立電線KPEV-S0.5mm²×1P Belden社9207
VCTF	0.75mm²(AWG18)以上	最大25.1Ω/km	聚氯乙烯	最大0.6mm	約6.6mm	VCTF0.75mm²×2C(JIS)

電纜	雙絞線屏蔽電纜	VCTF
截面圖

※1	請使用屏蔽型的雙絞電纜。
※2	請只使用一種傳輸電纜。請勿混合使用兩種以上的傳輸電纜。
※3	在干擾環境惡劣的地方，請使用帶屏蔽的雙絞電纜。

尺寸圖

單位mm

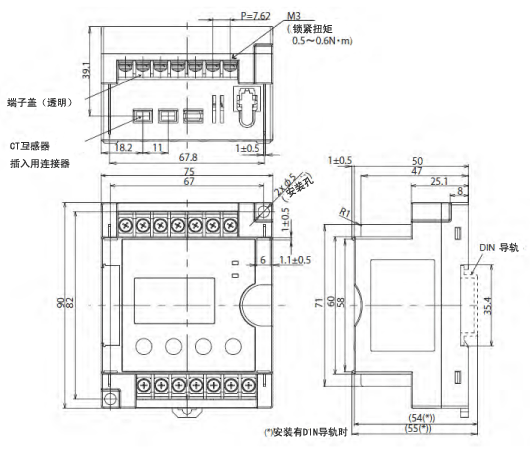

1.尺寸圖(KW1M標準型)
2.尺寸圖(專用電流互感器CT)
3.端子配列?接線圖(KW1M標準型)

AKW1111主體

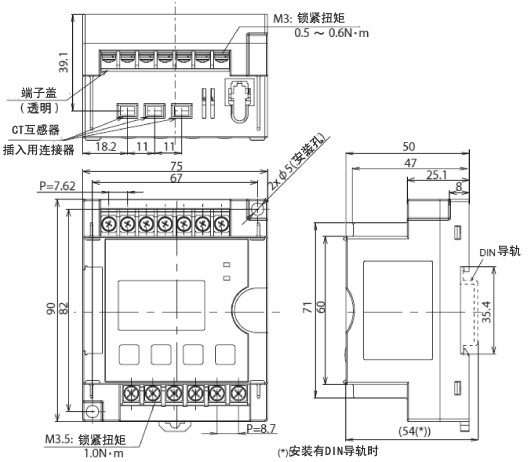

AKW1110主體

安裝孔加工圖(共通)

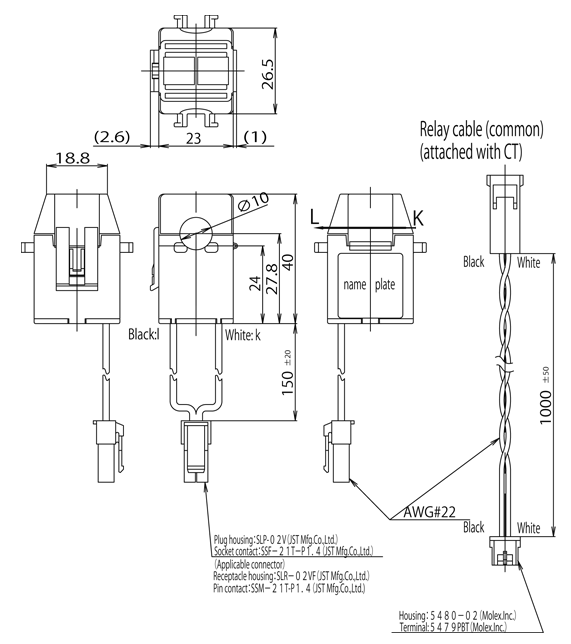

(專用電流傳感器CT　分割型　5A/50A 用)AKW4801C

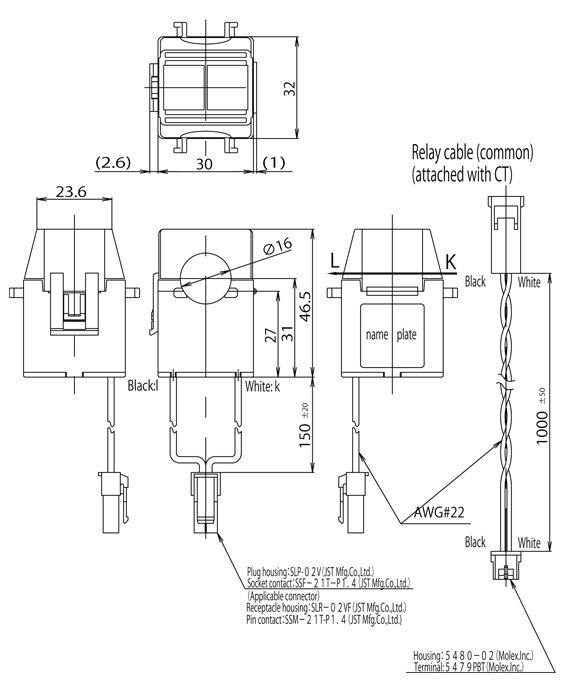

(專用電流傳感器CT　分割型　100A 用)AKW4802C

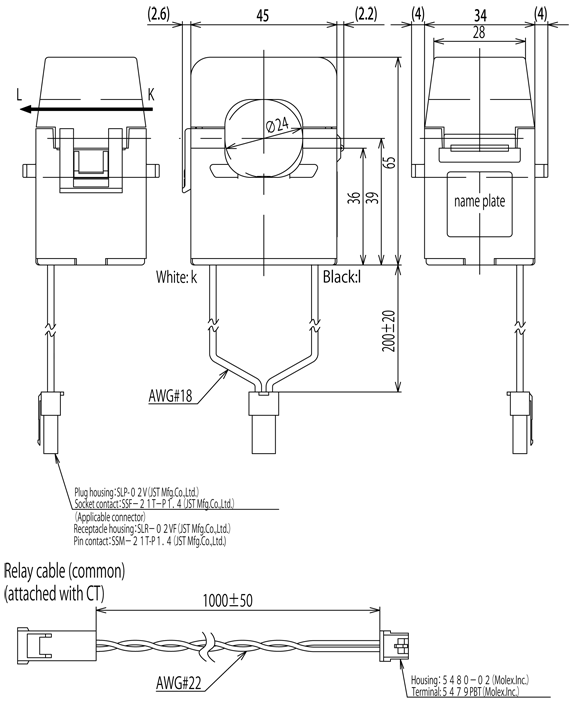

(專用電流傳感器CT　分割型　250A 用)AKW4803C

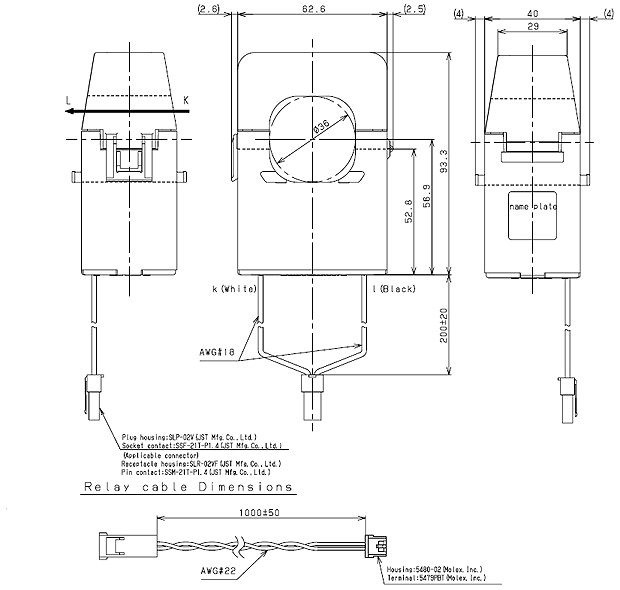

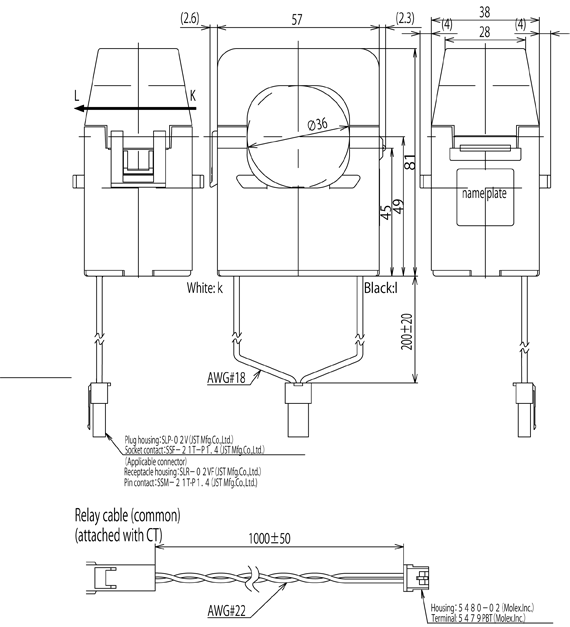

(專用電流傳感器CT　分割型　400A 用)AKW4804C

(專用電流傳感器CT　分割型　600A 用)AKW4808C

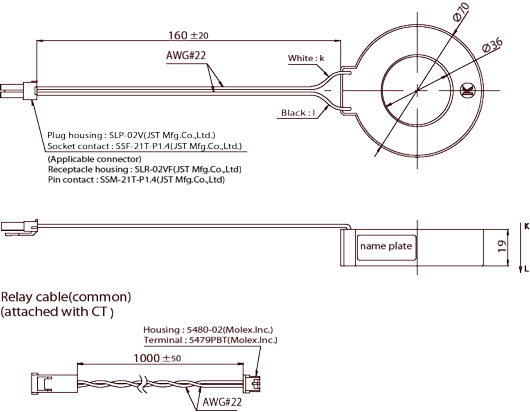

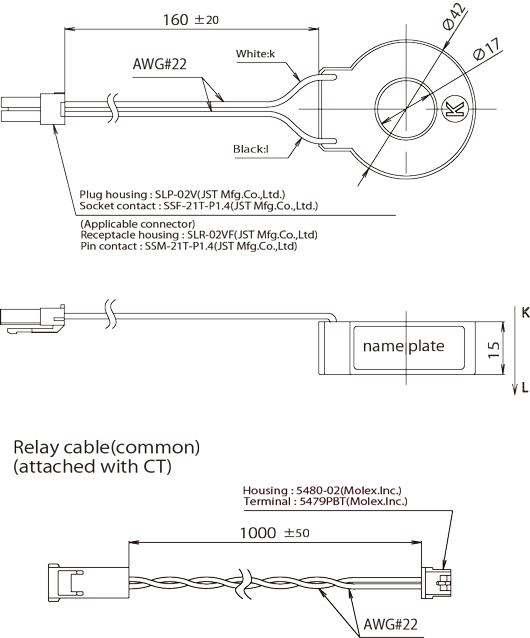

(專用電流傳感器CT　貫通型　50A/100A 用)AKW4506C

(專用電流傳感器CT　貫通型　250A/400A、600A 用)AKW4507C、AKW4508C

端子配列?接線圖

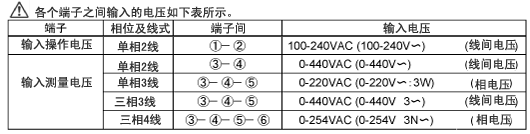

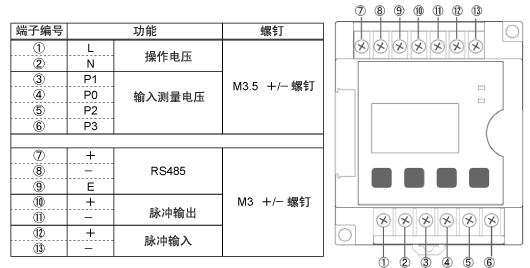

AKW1111端子配列

端子接線時應嚴格按照端子排列、接線圖進行，檢查并確保正確無誤。
接線完成后，為安全起見，請務必安裝好附帶的端子蓋。

AKW1111主體接線圖

為安全起見和保護設備，請?jiān)陔妷狠斎氩窟B接一個斷路器(3～15A)。在低壓電路中，請勿將VT(計量?jī)x器用變壓器)，CT(電流互感器)的2次邊接地。

定額輸入電壓負載測定時 (100-200V)
單相2線式的接線　※需要1個電流互感器(CT)。

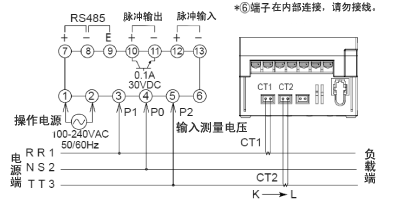

單相3線式/三相3線式的接線　※需要2個電流互感器(CT)。

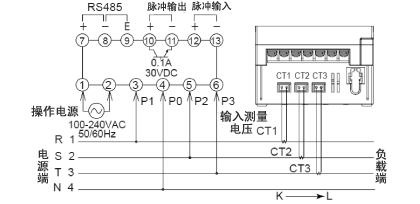

三相4線式的接線　※需要3個電流互感器(CT)。

超過額定輸入電壓負載測定時
對超過額定輸入電壓440V AC的負載進行測量的情況下，需要使用VT(測量?jī)x器用變壓器)。請使用市售的2次邊額定值為110V的VT。在低壓電路中，請勿將VT(計量?jī)x器用變壓器)，CT(電流互感器)的2次邊接地。

單相2線式

單相3線式/三相3線式

三相4線式

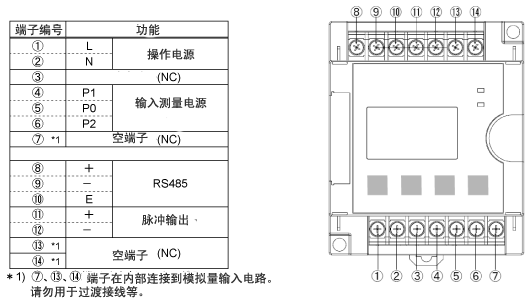

AKW1110端子配列

AKW1110主體接線圖

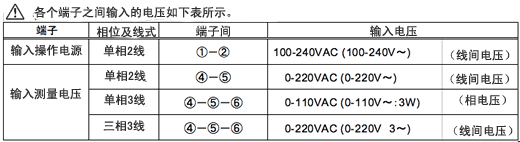

考慮到安全·保護設備，請?jiān)陔妷狠斎氩窟B接斷路器(3～15A)。在低壓電路中，請勿將VT(計量?jī)x器用變壓器)，CT(電流互感器)的2次邊接地。

定額輸入電壓負載測定時 (100-200V)

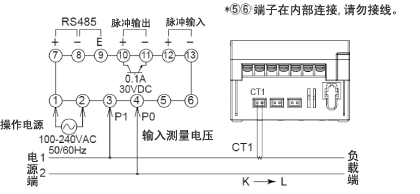

單相2線式的接線　※需要1個電流互感器(CT)。

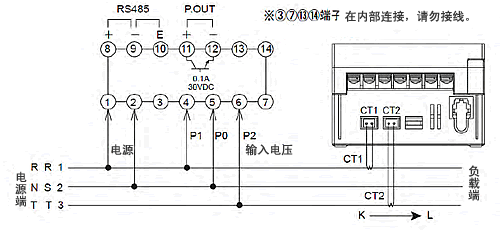

單相3線式/三相3線式的接線　※需要2個電流互感器(CT)。

超過額定輸入電壓負載測定時

對220V AC的負載進行測量的情況下，需要使用VT(測量?jī)x器用變壓器)。請使用市售的2次邊額定值為110V的VT。在低壓電路中，請勿將VT(計量?jī)x器用變壓器)，CT(電流互感器)的2次邊接地。

單相2線式

單相3線式/ 三相3線式

配線上的注意事項

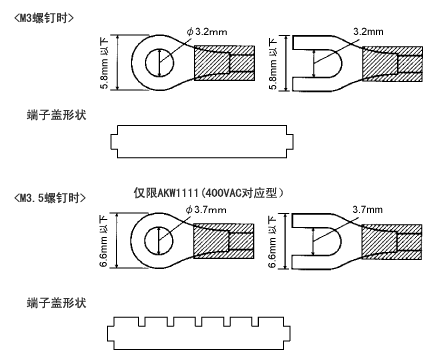

1.關于端子螺釘?shù)木o鎖扭矩螺釘請按照，M3螺釘請按照0.5～0.6N?m，M3.5螺釘請按照1.0N?m 進行緊固，避免出現松動。使用壓接端子的情況下，請使用適合M3、M3.5螺釘?shù)膸Ы^緣套管的壓接端子。
2.關于保護設備，請?jiān)诓僮麟娫粗辛硗庠O(shè)置電源開關和斷路器。另外，測量電壓輸入端子中未內置電源開關、斷路器以及保險絲。請務必另外設置這些裝置。
3.操對于操作電源以及測量電壓輸入端子的配線，建議使用橫截面積為0.75～1.25mm² 的電線。
4.各種電線請使用難燃性的電線(UL線等)。

可選件

您可在相應的表中找到合適型號的可選件。

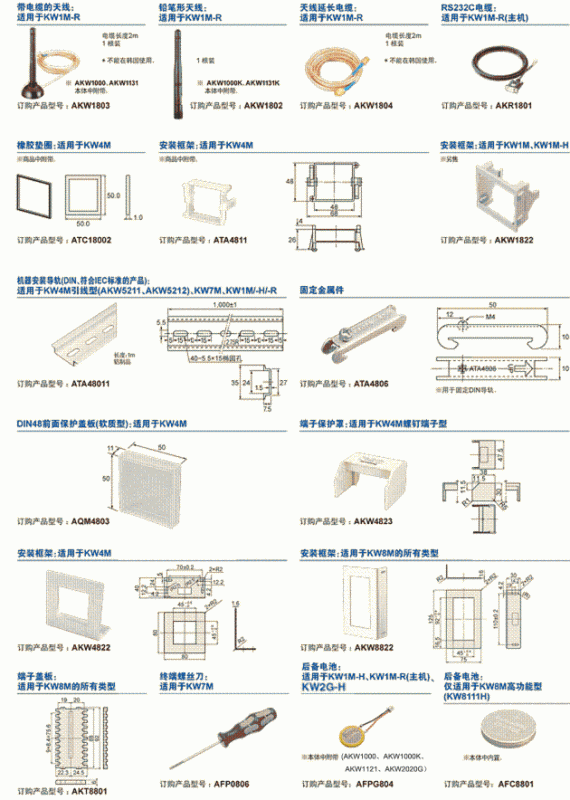

1.可選件
2.專用電流互感器(CT)

1.可選件

2.專用電流互感器(CT)

※	專用電流互感器(CT)為電路電壓440V以下低壓專用產品。高壓電路無法使用。
※	使用除AKW8115和KW9M外的各種電力監控表測量高壓電路的情況下，需要組合使用高壓電路用市售2次邊電流為5A的CT和5A用專用CT(AKW4801C)，因此請務必準備AKW4801C。詳情請參照各個產品的用戶手冊等。
※	使用AKW8115和KW9M測量的情況下，不能使用專用CT，因此請注意不要錯誤地購買專用CT。 AKW8115和KW9M的電流互感器(CT)推薦使用URD制造的(分割型CT CTL-CL系列)產品，因此請事先確認規格。
※	電力監控表中并不附帶各種專用電流互感器(CT)。
※	各種專用電流互感器(CT)中分別附帶有1m規格的延長電纜。

品種

AKW8115和KW9M不使用專用CT 。

額定1次側電流		訂貨產品號
分割型	5A/50A	AKW4801C
	100A	AKW4802C
	250A	AKW4803C
	400A	AKW4804C
	600A^※2	AKW4808C
貫通型	50A/100A	AKW4506C
	250A/400A	AKW4507C
	600A^※2	AKW4508C

※1	除AKW8115和KW9M外，請務必根據配電方式進行選購。 (使用二次邊5A CT時也需要使用AKW4801)
※2	600A CT適用的電力監控表可以使用AKW4808C和AKW4508C。

規格

分割型

項目	AKW4801C	AKW4802C	AKW4803C	AKW4804C	AKW4808C
1次側額定電流	5A/50A	100A	250A	400A	600A
2次側額定電流	1.67mA/16.7mA	33.3mA	125mA	200mA	200mA
繞組數	3000 : 1	3000 : 1	2000 : 1	2000 : 1	3000 : 1
比誤差	±2.0％F.S.
貫通孔	φ10mm	φ16mm	φ24mm	φ36mm	φ36mm
耐電壓(初始)	AC1000V/1min (貫通孔與輸出導線之間)		AC2000V/1min (貫通孔與輸出導線之間)
絕緣電阻(初始)	100MΩ以上(DC500V)(貫通孔與輸出導線之間)
誤動作振動	10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘)
耐久振動	10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時)
誤動作沖擊	98m/s²以上(上下、左右、前后各方向4次)
耐久沖擊	294m/s²以上(上下、左右、前后各方向5次)
輸出保護	帶±7.5V夾具元件		帶±3.0V夾具元件
允許安裝拆卸次數	約100次
使用溫度范圍	-10～+50°C(但，應無結冰和凝露)
保存溫度	-20～+60°C(但，應無結冰和凝露)
使用環境濕度	35～85%RH(at20°C，應無凝露)
重量 (含中繼電纜)	約60g	約90g	約200g	約295g	約450g

貫通型

項目	AKW4506C	AKW4507C	AKW4508C
1次側額度電流	50A/100A	250A/400A	600A
2次側額定電流	16.7mA/33.3mA	125mA/200mA	200mA
繞組數	3000 : 1	2000 : 1	3000 : 1
誤差比	±1.0％F.S.
貫通孔	Φ17mm	Φ36mm
耐電壓(初始)	AC1000V/1min (貫通孔與輸出導線之間)	AC2000V/1min (貫通孔與輸出導線之間)
絕緣電阻(初始)	100MΩ以上(DC500V)(貫通孔與輸出導線之間)
誤動作振動	10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘)
耐久振動	10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時)
誤動作沖擊	98m/s²以上(上下、左右、前后各方向4次)
耐久沖擊	294m/s²以上(上下、左右、前后各方向5次)
輸出保護	帶±7.5V夾具元件	帶±3.0V夾具元件
允許安裝拆卸次數	-
使用溫度范圍	-10～+50℃(但，應無結冰和凝露)
保存溫度	-20～+60℃(但，應無結冰和凝露)
使用環境濕度	35～80%RH(at20°C，應無凝露)
重量 (含中繼電纜)	約70g	約200g	約215g

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。

六月丁香在线视频-久久依人-天堂av亚洲-色视频网站在线-日韩乱视频-亚洲成人福利-国产xxxxx在线观看-91麻豆视频在线观看-老汉色老汉首页a亚洲-伊人情人色综合网站-国产黄片毛片-人人澡人人透人人爽-亚洲国产中文在线

電力環保功率監控表KW1M系列AKW1110

特點

1.進深(厚度)50mm的小型?薄形形狀

2.最適合組裝到機器內和控制柜內

3.可切換使用電能和使用電費的顯示。

4.可顯示CO2的換算值。

5.對應網絡功能

6.搭載通知功能

7.搭載計時器功能

8.搭載端子蓋確保操作時安全性

種類

主體

專用電流互感器(CT)

額定?性能概要

測定項目

額定值及性能

本體規格

輸入規格

功率輸入規格

脈沖輸入規格 ※僅限AKW1111(400VAC 對應型)

輸出規格

累計有效用電量脈沖輸出(晶體管輸出)規格

通信規格

RS485通信 推薦電纜

尺寸圖

AKW1111主體

AKW1110主體

安裝孔加工圖(共通)

(專用電流傳感器CT 分割型 5A/50A 用)AKW4801C

(專用電流傳感器CT 分割型 100A 用)AKW4802C

(專用電流傳感器CT 分割型 250A 用)AKW4803C

(專用電流傳感器CT 分割型 400A 用)AKW4804C

(專用電流傳感器CT 分割型 600A 用)AKW4808C

(專用電流傳感器CT 貫通型 50A/100A 用)AKW4506C

(專用電流傳感器CT 貫通型 250A/400A、600A 用)AKW4507C、AKW4508C

端子配列?接線圖

AKW1111端子配列

AKW1111主體接線圖

AKW1110端子配列

AKW1110主體接線圖

超過額定輸入電壓負載測定時

配線上的注意事項

可選件

1.可選件

2.專用電流互感器(CT)

品種

規格

售前咨詢(天津)

售前咨詢(北京)

售前咨詢(濟南)

項目咨詢

售后與維修咨詢

4.可顯示CO₂的換算值。

RS485通信　推薦電纜

(專用電流傳感器CT　分割型　5A/50A 用)AKW4801C

(專用電流傳感器CT　分割型　100A 用)AKW4802C

(專用電流傳感器CT　分割型　250A 用)AKW4803C

(專用電流傳感器CT　分割型　400A 用)AKW4804C

(專用電流傳感器CT　分割型　600A 用)AKW4808C

(專用電流傳感器CT　貫通型　50A/100A 用)AKW4506C

(專用電流傳感器CT　貫通型　250A/400A、600A 用)AKW4507C、AKW4508C
