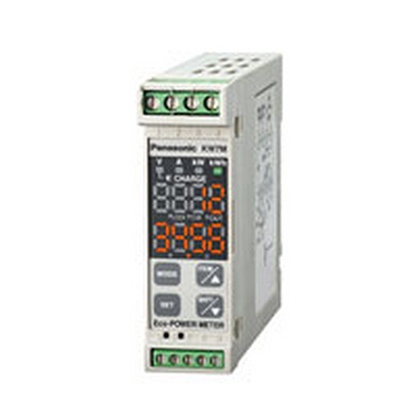

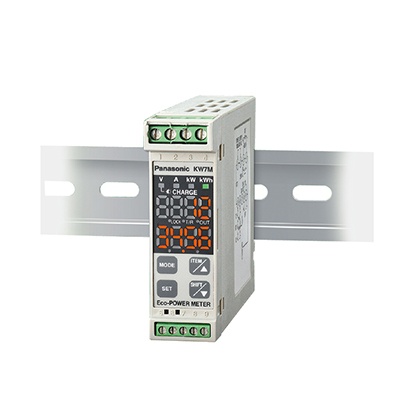

電力環保功率監控表KW7M系列AKW7111
可安裝在控制柜內的DIN型電力監控表。
編 號：101551234
型 號：AKW7111
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
具備功率測量所需功能的DIN型。
|
|
|
CE 、Korean S Mark 已取得。
CE : EMC指令, 低電壓指令
韓國S標志 : 僅限 AKW7111
2012年1月進行更新，使用更加簡便。
- 1.提高了測量精度
- 2.擴大了精度保證范圍
- 3.對應逆變電源(1次側)的測量
特點
1.節省空間?節省施工
1.控制柜內可安裝薄型功率計
搭載DIN(22.5mm)業界最薄型的顯示(本公司調查)
可以安裝DIN導軌
2.可以使用小型專用CT
2.電力測定功能
1.瞬時電力顯示
2.累計用電量
3.各相電壓?電流顯示
3.各種輸入
1.對應2次邊電流5A CT
2次邊電流5A輸入時，可以和專用CT組成2段構成使用。
2.對應AC400V
※外部測量儀器用變壓器(VT)使用時。
4.網絡對應
1.RS485標準
2.搭載MEWTOCOL/Modbus(RTU)
Modbus Protocol是Modicon Inc.開發的用于PLC的通信協議。
3.脈沖輸出標準
種類
本體
| 相位和線式 | 額定輸入 | 輸出測量電流 | 電流互感器 | 端子類型 | 訂貨產品號 |
|---|---|---|---|---|---|
|
單相2線式 單相3線式 三相3線式 |
100-120/200-240V AC |
50A 100A 250A 400A |
專用型 5A/50A/100A/ 250A/400A |
螺釘端子 (M3,M2螺釘) |
AKW7111 |
專用電流互感器(CT)
專用電流互感器(CT)不與商品一同包裝。
請務必根據配電方式來購買。(使用二次邊5A CT時，需要使用AKW4801C。)
| 定額1次側電流 | 訂貨產品號 | |
|---|---|---|
|
分 割 型 |
5A/50A | AKW4801C |
| 100A | AKW4802C | |
| 250A | AKW4803C | |
| 400A | AKW4804C | |
|
貫 通 型 |
50A/100A |
AKW4506C
|
| 250A/400A |
AKW4507C |
|
額定?性能概要
測量項目
| 測量項目 | 單位 | 數據范圍 | |
|---|---|---|---|
| 瞬時功率 | kW | 0.00～999999.99 | |
| 累計用電量 | kWh | 0.00～9999999.9 | |
| 電流 | L1(CT1)相電流 | A | 0.0～6000 |
| L2(CT2)相電流 | A | 0.0～6000 | |
| 電壓 | 1-2相間電壓 | V | 0.0～9999 |
| 2-3相間電壓 | V | 0.0～9999 | |
| 電費※ | 0.00～99999999 | ||
| ※ | 目的在于節能，用于進行自主管理，不能將其用作電費付款計算。 |
|---|
主體規格
| 項目 | 規格 | |
|---|---|---|
| 額定操作電壓 | 100-120/200-240V AC | |
| 額定頻率 | 50/60Hz通用 | |
| 額定消耗功率 | 6VA | |
| 允許操作電壓范圍 | 85-132/170-264V AC(額定操作電壓的85％～110％) | |
| 允許瞬時停電時間 | 10ms | |
| 使用環境溫度 | -10°C～＋50°C(保存溫度為-25°C～＋70°C) | |
| 使用環境濕度 | 30～85％RH(at 20°C 應無凝露) | |
| 耐電壓(初始值) | 絕緣的電路之間：2000V/1min |
絕緣電路之間 (1-2之間、2-2之間、1-3之間) (1) 電源端子( 1( R)、2( N、S)、3( T) )、 所有CT輸入端子( CT1( +、-)、 CT2( +、-) ) (2) 所有RS485端子 (+、-、E) (3) 所有脈沖輸入端子( +、-)、 外殼-所有端子 |
| 絕緣電阻(初始值) | 與耐電壓的測量部位相同：100MΩ以上( DC500V兆歐表測試) | |
| 耐久振動 | 10～55Hz(周期1分鐘) 單振幅：0.375mm(上下、左右、前后各方向：1小時) | |
| 耐久沖擊 | 294m/s2以上 (上下、左右、前后各個方向5次) | |
| 顯示方式 | 8位7段碼LED | |
| 停電存儲方式 | EEPROM(改寫次數10萬次以上) | |
| 重量 | 約100g | |
功率輸入規格
| 項目 | 規格 | |
|---|---|---|
| 相位及線式 | 單相2線、單相3線、三相3線(通用) | |
| 輸入電壓 | 額定 |
單相2線：100-120/200-240V AC(通用)(線間電壓) 單相3線：100-120V AC(相電壓) 三相3線：100-240V AC(線間電壓) |
| 允許測量電壓 |
單相2線：85-132/170-264V AC(通用)(線間電壓) 單相3線：85-132V AC(相電壓) 三相3線：85-264V AC(線間電壓) |
|
| VT比 |
1.00～99.99(可在設置模式下設置) ※對超過240V AC(容許測量電壓) 的負載進行測量的情況下，外部需要使用一個計量儀器用變壓器(VT)。(VT的二次邊額定為110V) |
|
| 輸入電流 | 1次邊額定 |
?5A/50A/100A/250A/400A(使用專用CT的情況下)(可在設置模式下進行選擇) ?1～4000A(使用2次邊5ACT的時候)(可在設置模式下進行選擇) |
| 特殊功能 | 切斷電流 | 1.0～50.0%F. S. |
|
精度 (不包含CT的誤差) (不包含VT的誤差) |
瞬時功率 累計用電量 電費 |
±(2.0% F.S.+1digit)以內 但是5ACT模式是±(2.5%F.S.+1digit)以內 (at20°C、額定輸入、額定頻率、功率因素為1) ＊精度保證范圍：額定電流的5～100% |
| 電流 |
±(1.0% F.S.+1digit)以內 但是5ACT模式是±(2.5%F.S.+1digit)以內 (at20°C、額定輸入、額定頻率、功率因素為1) ＊精度保證范圍：額定電流的5～100% |
|
| 電壓 | ±(1.0% F.S.+1digit)以內(at20°C、額定輸入、額定頻率、功率因素為1) | |
| 溫度特性 |
±(1.0% F.S.+1digit)以內 但是5ACT模式是±(1.5%F.S.+1digit)以內 (對于-10～50°C的范圍、額定輸入、功率因數1) |
|
| 頻率特性 |
±(1.0% F.S.+1digit)以內 但是5ACT模式是±(1.5%F.S.+1digit)以內 (對于額定頻率基準下頻率±5%變化、額定輸入、功率因數1) |
|
累計用電量脈沖輸出(晶體管輸出)規格
| 項目 | 規格 |
|---|---|
| 輸出點數 | 1點 |
| 絕緣方式 | 光藕合器 |
| 輸出形式 | 開路集電極 |
| 輸出容量 | 100mA 30V DC |
| 脈寬 | 約100ms |
| ON時最大壓降 | 1.5V 以下 |
| OFF時漏電流 | 100μA 以下 |
| 脈沖輸出單位 | 0.001/0.01/10.1/1/10/100kWh/電力警報(AL-P)/電流警報(AL-C)/待機電力警報(AL-S)(可在設置模式下進行選擇) |
通信規格
| 項目 | 規格 | |
|---|---|---|
| 通信接口 | 符合RS-485標準 | |
| 通信形態 | 1：N 通信 | |
| 通信方式 | 半雙工方式 | |
| 同步方式 | 異步通信方式 | |
| 傳輸線路 | 帶屏蔽雙絞線電纜或VCTF | |
| 傳輸距離 | 1200m(最大)※1 | |
| 通信協議 | MEWTOCOL/MODBUS(RTU)(可在設置模式下進行選擇) | |
| 絕緣類型 | 與內部電路絕緣 | |
| 連接臺數 | 99臺(最大)※2、※3 | |
| 通信速度 | 38400/19200/9600/4800/2400bps(可在設置模式下進行選擇) | |
|
傳輸 格式 |
數據長 | 8bit/7bit (可在設置模式下進行選擇)※4 |
| 奇偶校驗 | 無/奇數/偶數(可在設置模式下進行選擇) | |
| 停止位 | 1bit (固定) | |
| 終端電阻 | 約120Ω(內置)(終端時將E端子和－端子短路) | |
| ※1 | 連接帶有RS485接口的市售設備時，請通過實際設備進行確認。另外，連接臺數、傳輸距離、通信速度可能會因所連接的機器和傳輸線路而發生改變。 |
|---|---|
| ※2 | 計算機側的RS485設備，建議使用(株)Lineeye公司生產的SI-35。 |
| ※3 | 使用SI-35、SI-35USB、本公司生產的PLC(可連接99臺的機型)時，最多可使用99臺(但，通過C-NET適配器連接時為32臺(最大))。混合使用上述以外的設備時，最多可連接的臺數為31臺。 |
| ※4 | MODBUS(RTU)協議中僅數據長度8bit動作。 |
| ※ |
MODBUS Protocol是Modicon Inc.開發的用于PLC的通信協議。 |
尺寸圖
- 單位mm

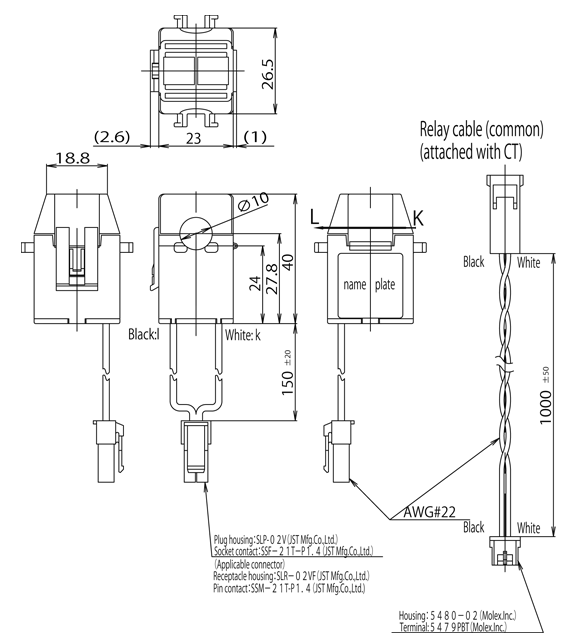

(專用電流互感器CT 分割型 5A/50A 用)AKW4801C
|
|

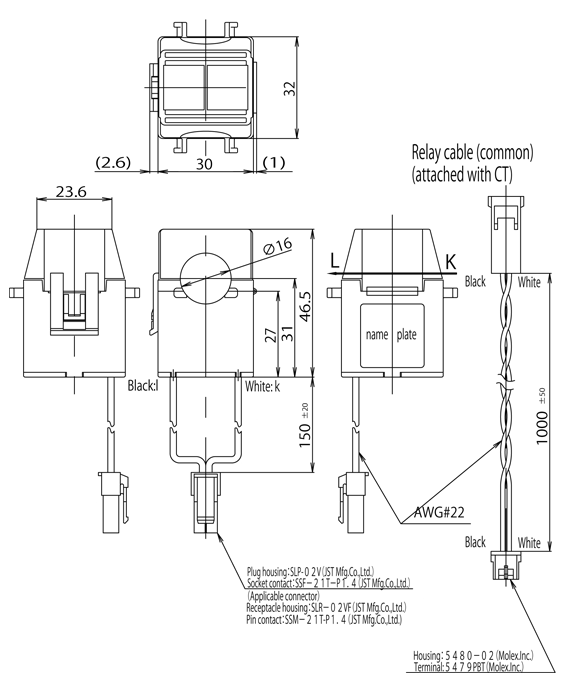

(專用電流互感器CT 分割型 100A 用)AKW4802C
|
|
(專用電流互感器CT 分割型 250A 用)AKW4803C
|
|

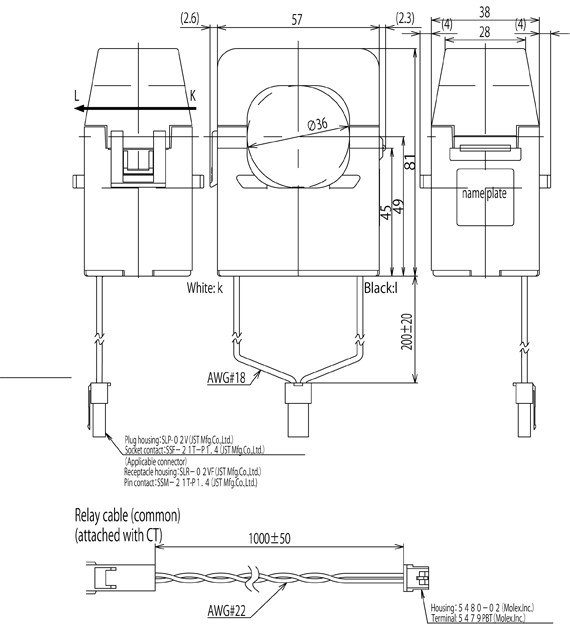

(專用電流互感器CT 分割型 400A 用)AKW4804C
|
|

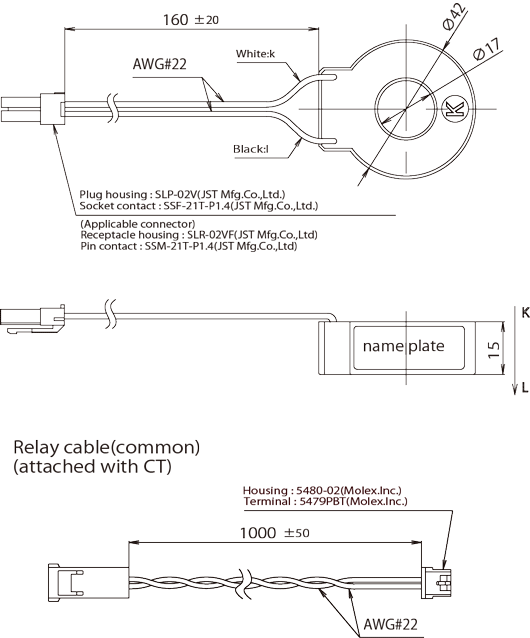

(專用電流互感器CT 貫通型 50A/100A 用)AKW4506C
|
|
(專用電流互感器CT 貫通型 250A/400A)AKW4507C
|
|
端子配列?接線圖

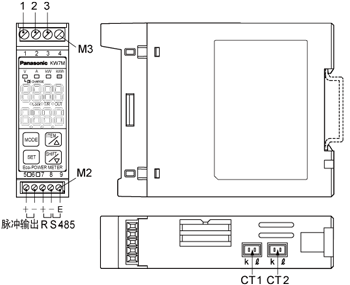

主體端子配列
請在參照端子排列、接線圖的基礎上正確、牢固地進行配線。
|

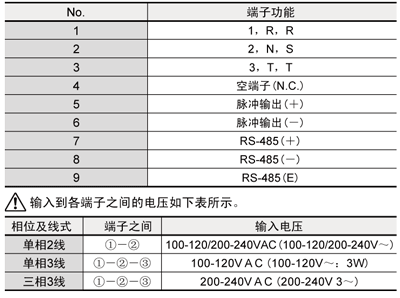

端子配列
|
配線上的注意事項和壓接端子
- 1.關于端子螺釘的鎖緊扭矩，No.1～No.4(M3螺釘)請按照0.5～0.6N·m，No.5～No.9(M2螺釘)請按照0.22～0.25N·m進行緊固，避免出現松動。
- 2.電壓輸入端子(No.1、2、3)的配線請使用截面積為0.14～1.5mm2(AWG#26～14)的電線(剝離線長度為7mm)，脈沖輸出端子(No.5、6)的配線請使用截面積為0.14～1.0mm2(AWG#26～16)的電線，通信端子(No.7、8、9)的配線請使用截面積為0.3～1.0mm2(AWG#22～16)的電線(剝離線長度為5mm)。在通信端子上連接2線的情況下，請使用截面積為0.3～0.34mm2，且尺寸相同的兩根電線(剝離線長度為5mm)。
- 3.未內置電源開關、斷路器以及保險絲。請務必在本機器的附近另外設置這些裝置。(推薦保險絲：額定電壓250V AC、額定電流2A的延時玻璃保險絲)
- 4.配線時建議使用棒型端子。(連接2線的情況下無法推薦。)
| 端子編號 | 推薦棒型端子(Phoenix Contact公司生產) |
|---|---|
| No.1～No.4(M3 螺釘) |
AI 0.25-8YE AI 0.34-8TQ AI 0.5-8WH AI 0.75-8GY AI 1.0-8RD AI 1.5-8BK |
|
No.5～No.9(M2 螺釘) (連接1線的情況下) |
AI 0.25-8YE AI 0.34-8TQ AI 0.5-8WH |

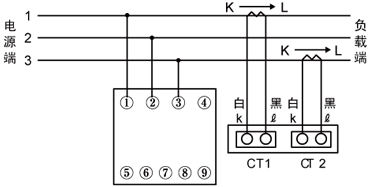

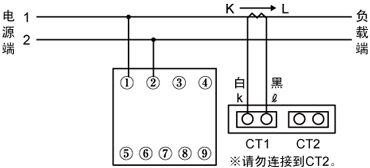

主體接線圖

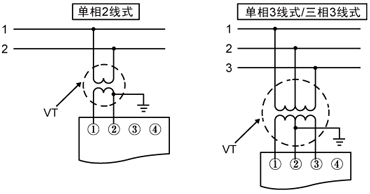

為了安全、保護設備以及確保維護性，請在測量電壓輸入部分、操作電源部分連接一個斷路器(3～15A)。在低壓回路，不要對VT(測量儀表用變壓器)、CT(電流互感器)的2次側接地。
|
|
|

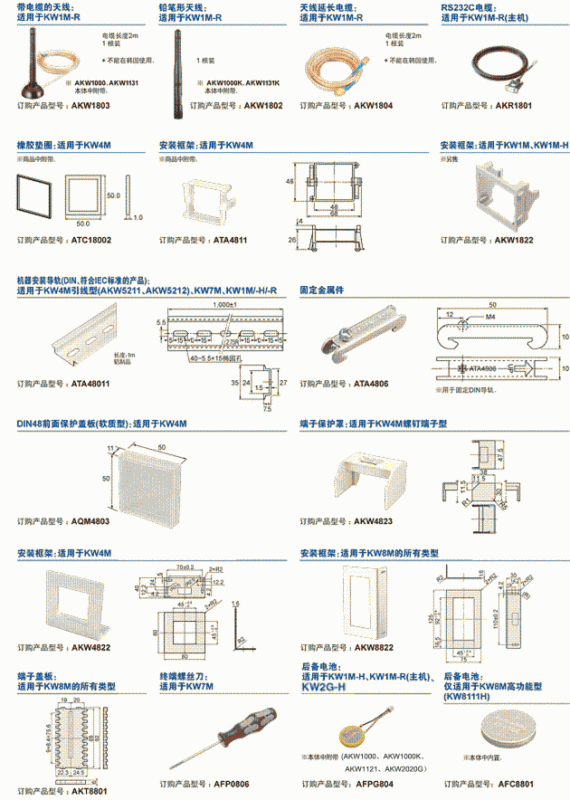

可選件
您可在相應的表中找到合適型號的可選件。
1.可選件
|
2.專用電流互感器(CT)
| ※ | 專用電流互感器(CT)為電路電壓440V以下低壓專用產品。高壓電路無法使用。 |
|---|---|
| ※ | 使用除AKW8115和KW9M外的各種電力監控表測量高壓電路的情況下，需要組合使用高壓電路用市售2次邊電流為5A的CT和5A用專用CT(AKW4801C)，因此請務必準備AKW4801C。詳情請參照各個產品的用戶手冊等。 |
| ※ |
使用AKW8115和KW9M測量的情況下，不能使用專用CT，因此請注意不要錯誤地購買專用CT。 AKW8115和KW9M的電流互感器(CT)推薦使用URD制造的(分割型CT CTL-CL系列)產品，因此請事先確認規格。 |
| ※ | 電力監控表中并不附帶各種專用電流互感器(CT)。 |
| ※ | 各種專用電流互感器(CT)中分別附帶有1m規格的延長電纜。 |
|

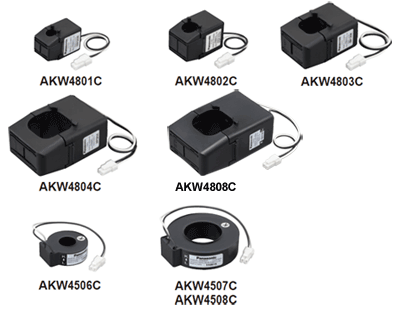

品種
|
AKW8115和KW9M不使用專用CT 。 |
|---|
| 額定1次側電流 | 訂貨產品號 | |
|---|---|---|
|
分 割 型 |
5A/50A | AKW4801C |
| 100A | AKW4802C | |
| 250A | AKW4803C | |
| 400A | AKW4804C | |
| 600A※2 | AKW4808C | |
|
貫 通 型 |
50A/100A | AKW4506C |
| 250A/400A | AKW4507C | |
| 600A※2 | AKW4508C | |
| ※1 |
除AKW8115和KW9M外，請務必根據配電方式進行選購。 |
|---|---|
| ※2 |
600A CT適用的電力監控表可以使用AKW4808C和AKW4508C。 |
規格
分割型
| 項目 | AKW4801C | AKW4802C | AKW4803C | AKW4804C | AKW4808C |
|---|---|---|---|---|---|
| 1次側額定電流 | 5A/50A | 100A | 250A | 400A | 600A |
| 2次側額定電流 | 1.67mA/16.7mA | 33.3mA | 125mA | 200mA | 200mA |
| 繞組數 | 3000 : 1 | 3000 : 1 | 2000 : 1 | 2000 : 1 | 3000 : 1 |
| 比誤差 | ±2.0％F.S. | ||||
| 貫通孔 | φ10mm | φ16mm | φ24mm | φ36mm | φ36mm |
| 耐電壓(初始) |
AC1000V/1min (貫通孔與輸出導線之間) |
AC2000V/1min (貫通孔與輸出導線之間) |
|||
| 絕緣電阻(初始) | 100MΩ以上(DC500V)(貫通孔與輸出導線之間) | ||||
| 誤動作振動 | 10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘) | ||||
| 耐久振動 | 10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時) | ||||
| 誤動作沖擊 | 98m/s2以上(上下、左右、前后各方向4次) | ||||
| 耐久沖擊 | 294m/s2以上(上下、左右、前后各方向5次) | ||||
| 輸出保護 | 帶±7.5V夾具元件 | 帶±3.0V夾具元件 | |||
| 允許安裝拆卸次數 | 約100次 | ||||
| 使用溫度范圍 | -10～+50°C(但，應無結冰和凝露) | ||||
| 保存溫度 | -20～+60°C(但，應無結冰和凝露) | ||||
| 使用環境濕度 | 35～85%RH(at20°C，應無凝露) | ||||
|
重量 (含中繼電纜) |
約60g | 約90g | 約200g |
約295g |
約450g |
貫通型
| 項目 | AKW4506C | AKW4507C | AKW4508C | |
|---|---|---|---|---|
| 1次側額度電流 | 50A/100A | 250A/400A | 600A | |
| 2次側額定電流 | 16.7mA/33.3mA | 125mA/200mA | 200mA | |
| 繞組數 | 3000 : 1 | 2000 : 1 | 3000 : 1 | |
| 誤差比 | ±1.0％F.S. | |||
| 貫通孔 | Φ17mm | Φ36mm | ||
| 耐電壓(初始) |
AC1000V/1min (貫通孔與輸出導線之間) |
AC2000V/1min (貫通孔與輸出導線之間) |
||
| 絕緣電阻(初始) | 100MΩ以上(DC500V)(貫通孔與輸出導線之間) | |||
| 誤動作振動 | 10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘) | |||
| 耐久振動 | 10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時) | |||
| 誤動作沖擊 | 98m/s2以上(上下、左右、前后各方向4次) | |||
| 耐久沖擊 | 294m/s2以上(上下、左右、前后各方向5次) | |||
| 輸出保護 | 帶±7.5V夾具元件 | 帶±3.0V夾具元件 | ||
| 允許安裝拆卸次數 | - | |||
| 使用溫度范圍 | -10～+50℃(但，應無結冰和凝露) | |||
| 保存溫度 | -20～+60℃(但，應無結冰和凝露) | |||
| 使用環境濕度 | 35～80%RH(at20°C，應無凝露) | |||
|
重量 (含中繼電纜) |
約70g | 約200g | 約215g | |
