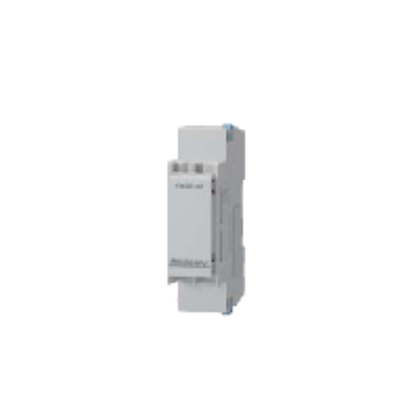

電力環保功率監控表KW2G系列AKW2182G

擴展型的電力監控表，簡單擴展、省去配線的繁瑣、且毫無浪費！

編號：101549240

型號：AKW2182G

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

擴展型的電力監控表

AKW2010G

AKW2110G

AKW2160G^NEW

AKW2152G

AKW2182G

CE 、Korean S Mark 已取得。
CE : EMC指令, 低電壓指令
韓國S標志 : 僅限 AKW2010G, AKW2110G, AKW2152G, AKW2182G

2015年11月　對產品升級，更容易使用。

●追加了計時表功能、可負載的OFF/ON時間等。
※關于計時表功能，最多可使用1臺擴展單元。
●通信速率追加57600、115200bps。

1.簡單擴展、省去配線的繁瑣、且毫無浪費！

可根據需要最多擴展7臺單元。不需要對電源等進行配線。
擴展單元的測量數據可通過本體確認。
單相2線最大16電路、單相3線?三相3線最大8電路測量。

2.通過USB快速完成初始設置！迅速啟動！

通過USB連接PC，使用動作設置、確認工具KW Monitor
即可當場對KW2G進行初始設置并確認動作，可縮短啟動時間。

關于KW Monitor軟件的獲取敬請聯系各地營業分公司。

New
可保存設定值
(KW2G系列USB通信的時候)

3.尺寸符合JIS規定、單觸式安裝

可使用符合JIS規定的安裝配件進行安裝，還可安裝到DIN導軌上。

4.可進行各種測量

■可同時測量電力與脈沖輸入(流量等)
■可測量變頻電源(一次邊)
■支持測量再生電力(負電力)
■可以測量微小電力，待機下電力也可實現「可視化」。

5.可連接電力以外的各種傳感器！

使用脈沖輸入/模擬輸入用擴展單元、可以監測空氣?水的使用量和溫度濕度?照明度等。
■電力測量
?基本單元(AKW2010G)
?擴展單元(AKW2110G)
?擴展單元(AKW2160G)
■脈沖輸入
?基本單元(AKW2010G)=1輸入
?擴展單元(AKW2152G)=2輸入
■模擬量輸入
?擴展單元(AKW2182G)=2輸入

6.可測量回路中每個脈沖輸出^NEW

擴展單元(AKW2160G)可將測量的電力根據累計電力值或者警報通過脈沖進行輸出，也可對PLC等的上級系統進行控制。
通過脈沖輸出，可與擁有脈沖輸入功能的其他公司的設備實現簡單的連接。

ON/OFF輸出應用事例：需求報警時報警燈閃爍

(1)	KW1M-H需求報警的寄存器置ON
(2)	通過DLL檢測標示
(3)	通過DLL使KW2G/KW2G-H的電平輸出寄存器置ON
(4)	打開KW2G/KW2G-H的帶控制輸出的需量報警功能

循環輸出應用事例：需量報警時蜂鳴器響

(1)	KW1M-H需求報警的寄存器置ON
(2)	通過DLL檢測標示
(3)	通過DLL使KW2G/KW2G-H的電平輸出寄存器置ON
(4)	控制KW2G/KW2G-H的帶控制輸出的蜂鳴器

單穩輸出應用事例：通過三位機定時控制照明

(1)	在DLL中寫入PC(主機)上對應KW2G/KW2G-H電平輸出的標示
(2)	通過DLL使KW2G/KW2G-H的電平輸出寄存器寫入ON/OFF
(3)	帶KW2G/KW2G-H控制輸出,通過本地控制器進行控制

種類

本體

品名			相位及線式	工作電源	輸入測量電壓	電流互感器(另售)	訂貨產品號
KW2G 電力監控表	基本單元		單相2線式單相3線式三相3線式	100-240V AC 50/60Hz	100/200V AC系	專用型[5A,50A, 100A,250A, 400A,600A]	AKW2010G
	擴展單元	電力測量					AKW2110G
		電力測量+脈沖輸出 (※1)					AKW2160G
		脈沖輸入 (※2)	輸入點數	輸入方式			AKW2152G
		脈沖輸入 (※2)	2個頻道	接點/無接點(開集)			AKW2152G
		模擬量輸入(※2)	輸入點數	輸入范圍			AKW2182G
		模擬量輸入(※2)	2個頻道	電壓：0～5V/1～5V(※3) 電流：0～20mA/4～20mA(※3)			AKW2182G

※1	基本單元請使用Ver.1.04以后版本。
※2	基本單元請使用Ver.1.02以后版本。
※3	選擇設定模式。

專用電流傳感器(CT)

專用電流傳感器(CT)和主體不在同一包裝內。
請務必根據配電方式來購買專用CT。(使用二次邊5ACT時，需要使用AKW4801C。)

額定1次側電流		訂貨產品號
分割型	5A/50A	AKW4801C
	100A	AKW4802C
	250A	AKW4803C
	400A	AKW4804C
	600A	AKW4808C
貫通型	50A/100A	AKW4506C
	250A/400A	AKW4507C
	600A	AKW4508C

額定?性能概要

測量項目

測量電力(AKW2010G/AKW2110G/AKW2160G)

測量項目		單位	數據范圍(顯示范圍)
累計用電量(有功)^※1		kWh / MWh	?6位顯示時 0.00～9999.99kWh～9999.99MWh(0.01kWh單位) ?9位顯示時 0.00～9999999.99kWh (0.01kWh單位) 0.000～999999.999kWh (0.001kWh單位)
瞬時功率	有功^※2	kW	－9999.99 ～ 0.000 ～ 9999.99
	無功^※5	kvar	－9999.99 ～ 0.00 ～ 9999.99
	視在	kVA	0.00 ～ 9999.99
電流	R電流	A	0.000 ～ 6000.00
	N / S電流	A	0.000 ～ 6000.00(計算上的參考值)
	T電流	A	0.000 ～ 6000.00
電壓	R(RS)電壓	V	0.0 ～ 9999.9
	S(RT)電壓	V	0.0 ～ 9999.9(計算上的參考值)
	T(TS)電壓	V	0.0 ～ 9999.9
電費^※3			0.00 ～ 999999
二氧化碳換算值		kg-CO2	0.00 ～ 999999
功率因數^※2		本體顯示	－1.00～1.00(無超前、滯后的識別)
電源頻率		Hz	47.5 ～ 63.0
脈沖計數輸入^※4			0～999999

※1	KW2G可測量再生電力(負電力)。測量再生電力時，累計用電量不進行累計。
※2	測量再生電力時，瞬時功率(有功)、功率因數顯示為負值。
※3	目的在于節能，用于進行自主管理，不能將其用作電費付款計算。
※4	脈沖計數器的顯示位數根據已設置的預定標值而發生變化。
※5	無效電力的+/-(正極/負極)判定是根據輸入測量電壓、輸入測量電流來判斷的。高次諧波或者波形歪曲的時候，有可能不能正確的判斷。但是，數值與波形無關，表示測量值。

脈沖輸入(AKW2152G)

項目	數據范圍(顯示范圍)
脈沖計數輸入(※1)	0～999999

※1	脈沖計數器的顯示位數根據已設置的預定標值而發生變化。

模擬量輸入(AKW2182G)

項目	數據范圍(顯示范圍)
數字轉換值(※1)	-999999～999999

※1	數字轉換值的顯示位數根據已設置的小數點位置而發生變化。

計時表規格

項目	單位	數據范圍(顯示范圍)
OFF時間(※1)	h(Hour)	0.0～99999.9
ON時間1(※1)
ON時間2(※1)
維護時間(※2)
運轉時間
ON時間1率	%	0.0～100.0
ON時間2率	%	0.0～100.0

※1	AKW2152G/AKW2182G無法對應。
※2	由于AKW2110G/AKW2160G是脈沖輸入，無法測量維修時間。而且、AKW2182G無法對應。
※3	關于計時表功能，最多可使用1臺擴展單元。

額定值及性能概要

本體規格

項目	規格
額定工作電壓	100-240V AC(施加在基本單元上)
額定頻率	50 / 60Hz通用
額定消耗功率	基本單元：6VA、擴展單元(電力測量、電力測量+脈沖輸出、模擬量輸入)：0.5VA/臺、擴展單元(脈沖輸入)：1.0VA/臺(AC240V 25℃)
允許工作電壓范圍	85 - 264V AC(額定操作電壓的85%～110%)
允許瞬時停電時間	10ms
使用環境溫度	－10℃ ～ +50℃(保存溫度為?25℃～+70℃)
使用環境濕度	30～85%RH(at 20℃, 應無凝露)
顯示方式	帶背光燈的LCD(背光燈顏色：綠) 上段：5位(7段1位+16段4位)、下段：6位(7段)
擴展單元連接臺數	最多7臺
停電存儲方式	EEPROM(改寫次數100萬次以上)存儲內容：各種設定值、各種累計測量值
本體重量	基本單元：180g、擴展單元(電力測量)：80g、擴展單元(電力測量+脈沖輸出、脈沖輸入、模擬量輸入)：85g

輸入規格

功率輸入規格(AKW2010G/AKW2110G/AKW2160G)

項目		規格
精度 (不包括CT的誤差) (不包括VT的誤差)	累計用電量瞬時功率電費 二氧化碳換算值	±(2.0% F.S.+1digit)以內(at 20、額定輸入、額定頻率、功率因數1) ＊精度保證范圍：額定電流的10～100%
	電流	±(1.0% F.S.+1digit)以內(at 20、額定輸入、額定頻率、功率因數1) ＊精度保證范圍：額定電流的10～100%
	電壓	±(1.0% F.S.+1digit)以內(at 20、額定輸入、額定頻率、功率因數1)
	溫度特性	±(1.0% F.S.+1digit)以內(－10～50℃的范圍、額定輸入、功率因數1)
	計時表	±(0.01%+1digit)(at 20℃)月差:±280秒(參考)
	電源頻率特性	±(1.0% F.S.+1digit)以內(額定頻率基準下、頻率±5%變化、額定輸入、功率因數1)

脈沖輸入規格(AKW2010G、AKW2152G)

項目		規格
輸入模式		增計數(固定)
最高計數速度		50kHz / 30Hz(可在設置模式下選擇)
脈沖輸入 (最小輸入信號寬度)		0.01ms(50kHz選擇時)/ 16.7ms(30Hz選擇時) ON：OFF比=1:1
輸入信號		觸點/無觸點(開路集電極) ?短路時阻抗:1kΩ以下 ?短路時殘留電壓:2V 以下 ?開路時阻抗:100kΩ以上
輸出模式		HOLD(超過計數)
預設參數設置	小數點	可設置到小數點后3位
預設參數設置	范圍	0.001～100.000(可在設置模式下設置)

模擬量輸入規格(僅AKW2182G)

項目		規格
輸入點數		2通道
輸入范圍(可在設置模式下選擇)	電壓	0～5V/1～5V(可在設置模式下選擇)
輸入范圍(可在設置模式下選擇)	電流	0～20mA/4～20mA(可在設置模式下選擇)
數字轉換值		0～4000(10進制)(※1)
分辨率		1/4000(12bit)
綜合精度		±1%F.S.以下(－10～＋50℃)
輸入阻抗	電壓	440kΩ
輸入阻抗	電流	125Ω
絕對最大額定值	電壓	?0.3 ～＋10V
絕對最大額定值	電流	?2 ～＋30mA
輸入保護		二極管

※1	數字轉換值根據已設置的縮放轉換值而發生變化。此外，模擬量輸入值超過上、下限時，數值維持在上、下限值。

輸出規格

脈沖輸出(晶體管輸出)規格(AKW2010G/AKW2160G)

項目	規格
輸出點數	1 點
絕緣方式	光耦合器
輸出形式/輸出容量	開路集電極 / 100mA 30V DC
脈寬 (選擇累計有功電能脈沖輸出時)	1～100ms (可在設定模式下設定)(※1)
ON時最大壓降	1.5V以下
OFF時漏電流	100μA以下
脈沖輸出單位 (可在設置模式下選擇)	0.001kWh/0.01kWh/0.1kWh/1kWh/ 10kWh/100 kWh/功率警報(AL-P)/電流警報(AL-C)/待機功率警報(AL-S)/計數器輸出(Cnt)(※3)/通用輸出(Out)(※4)/錯誤警報輸出(Error)
電平輸出^※4	ON/OFF輸出、循環輸出、單穩輸出 (可選擇設定模式)
電平輸出ON時間/OFF時間	0.1～10.0s(可選擇設定模式)

※1	可以脈寬設定的是AKW2010G Ver.1.04以后版本。
※2	其他功能正常動作下，最小脈沖寬度1～10ms在ON狀態下，脈沖輸出周期最大為25ms。由于可測量的最小脈沖，建議設為1秒鐘的輸出脈沖小于40個脈沖。 [計算方法] (脈沖輸出單位：PL-P值)>(最大測量電力 [kW})/(3600[s])×40[脈沖/s]) 脈沖輸出單位：0.001的時候，正確的脈沖輸出最大測量功率是 (3600[s])×40[脈沖/s])×0.001=144kW。注意事項 (1) 設為1秒鐘的輸出脈沖在40個脈沖以上，有可能會產生計算錯誤。 (2)脈沖輸出單位在OFF時間時短距離接續計算下，對于PLC(可編程控制器)，有可能會產生計算錯誤。
※3	計算輸出僅限是基本單元的規格。
※4	使用電平輸出功能時，有必要更改通信輸出狀態(ON,OFF)。同時，輸出的ON時間、OFF時間在0.1秒以下不能動作。

通信規格

項目	規格
項目	RS485通信	USB通信^※5
通信協議	MEWTOCOL/MODBUS(RTU)(可在設置模式下選擇)	－
通信功能	－	計算機鏈接(MEWTOCOL)
絕緣類型	與內部電路絕緣	與內部電路絕緣
連接臺數	99臺(最大)^※1、2	－
傳輸距離	1200m^※3	－
傳輸速度	38400/19200/9600/4800/2400bps(可在設置模式下選擇)	12Mbps(Full‐Speed)
傳輸格式	數據長度：8bit/7bit(可在設置模式下選擇)^※ 奇偶校驗：無/奇數/偶數(可在設置模式下選擇) 停止位：1bit/2bit(可在設置模式下選擇)	－
通信方式	半雙工	－
同步方式	起止同步方式	－
終端電阻	約120Ω(內置)	－

※1	計算機方面的RS485設備建議使用Lineeye公司生產的SI-35、SI-35USB。
※2	使用SI-35、SI-35USB、本公司生產的PLC(可連接99臺的機型)時，最多可連接99臺使用(但是，連接C-NET適配器時，最多可使用32臺)。混有上述以外的機器時，最多可連接31臺使用。
※3	連接帶有RS485接口的市售機器時，請通過實際機器進行確認。連接臺數、傳輸距離、傳輸速度可能會因所連接的機器與傳輸線而異。
※4	MODBUS(RTU)協議下，僅數據長8bit動作。
※5	使用USB端口的情況下，請安裝專用的USB驅動。

尺寸圖

單位mm

1.尺寸圖(KW2G)
2.尺寸圖(專用電流傳感器CT)
3.端子配列?接線圖(KW2G)

(基本單元)AKW2010G

(擴展單元)AKW2110G/AKW2160G/AKW2152G/AKW2182G

(專用電流傳感器CT　分割型　5A/50A 用)AKW4801C

(專用電流傳感器CT　分割型　100A 用)AKW4802C

(專用電流傳感器CT　分割型　250A 用)AKW4803C

(專用電流傳感器CT　分割型　400A 用)AKW4804C

(專用電流傳感器CT　分割型　600A 用)AKW4808C

(專用電流傳感器CT　貫通型　50A/100A 用)AKW4506C

(專用電流傳感器CT　貫通型　250A/400A、600A 用)AKW4507C、AKW4508C

端子配列?接線圖

端子配列

請?jiān)趨⒄斩俗优帕?接線圖的基礎上正確、切實地對端子進行接線。
接線完成后、為安全起見，請務必安裝好附帶的端子蓋。

基本單元

擴展單元(電力測量+脈沖輸出:AKW2160G)

擴展單元(脈沖輸入:AKW2152G)

擴展單元(模擬輸入:AKW2182G)

接線圖

單相2線式　※對于1個負載，需要1個專用電流傳感器(CT)。

單相3線式/三相3線式　※對于1個負載，需要2個專用電流傳感器(CT)。

配線上的注意事項

1.測量電壓輸入(操作電源)端子螺釘(M3.5)的鎖緊扭矩為0.8～1.0N?m、其他的端子螺釘(M3)請使用0.5～0.6N?m鎖緊扭矩來擰緊端子螺釘，避免發生松動。使用壓接端子時、請使用適合螺釘?shù)膸Ы^緣套管的壓接端子。
2.測量電壓輸入(操作電源)端子中未內置電源開關、斷路器以及保險絲。請務必另外設置這些裝置。
3.測量電壓輸入(操作電源)端子的配線、建議使用橫截面積0.75～1.25mm²(AWG18～16)的電線。
4.入的配線入力10m以下、請使用輸出的配線為100m以下。過長容易受懸浮容量的影響，導致無法正常運行。
5.請使用不易燃的電線(UL線等)。

可選件

您可在相應的表中找到合適型號的可選件。

1.可選件
2.專用電流互感器(CT)

1.可選件

2.專用電流互感器(CT)

※	專用電流互感器(CT)為電路電壓440V以下低壓專用產品。高壓電路無法使用。
※	使用除AKW8115和KW9M外的各種電力監控表測量高壓電路的情況下，需要組合使用高壓電路用市售2次邊電流為5A的CT和5A用專用CT(AKW4801C)，因此請務必準備AKW4801C。詳情請參照各個產品的用戶手冊等。
※	使用AKW8115和KW9M測量的情況下，不能使用專用CT，因此請注意不要錯誤地購買專用CT。 AKW8115和KW9M的電流互感器(CT)推薦使用URD制造的(分割型CT CTL-CL系列)產品，因此請事先確認規格。
※	電力監控表中并不附帶各種專用電流互感器(CT)。
※	各種專用電流互感器(CT)中分別附帶有1m規格的延長電纜。

品種

AKW8115和KW9M不使用專用CT 。

額定1次側電流		訂貨產品號
分割型	5A/50A	AKW4801C
	100A	AKW4802C
	250A	AKW4803C
	400A	AKW4804C
	600A^※2	AKW4808C
貫通型	50A/100A	AKW4506C
	250A/400A	AKW4507C
	600A^※2	AKW4508C

※1	除AKW8115和KW9M外，請務必根據配電方式進行選購。 (使用二次邊5A CT時也需要使用AKW4801)
※2	600A CT適用的電力監控表可以使用AKW4808C和AKW4508C。

規格

分割型

項目	AKW4801C	AKW4802C	AKW4803C	AKW4804C	AKW4808C
1次側額定電流	5A/50A	100A	250A	400A	600A
2次側額定電流	1.67mA/16.7mA	33.3mA	125mA	200mA	200mA
繞組數	3000 : 1	3000 : 1	2000 : 1	2000 : 1	3000 : 1
比誤差	±2.0％F.S.
貫通孔	φ10mm	φ16mm	φ24mm	φ36mm	φ36mm
耐電壓(初始)	AC1000V/1min (貫通孔與輸出導線之間)		AC2000V/1min (貫通孔與輸出導線之間)
絕緣電阻(初始)	100MΩ以上(DC500V)(貫通孔與輸出導線之間)
誤動作振動	10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘)
耐久振動	10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時)
誤動作沖擊	98m/s²以上(上下、左右、前后各方向4次)
耐久沖擊	294m/s²以上(上下、左右、前后各方向5次)
輸出保護	帶±7.5V夾具元件		帶±3.0V夾具元件
允許安裝拆卸次數	約100次
使用溫度范圍	-10～+50°C(但，應無結冰和凝露)
保存溫度	-20～+60°C(但，應無結冰和凝露)
使用環境濕度	35～85%RH(at20°C，應無凝露)
重量 (含中繼電纜)	約60g	約90g	約200g	約295g	約450g

貫通型

項目	AKW4506C	AKW4507C	AKW4508C
1次側額度電流	50A/100A	250A/400A	600A
2次側額定電流	16.7mA/33.3mA	125mA/200mA	200mA
繞組數	3000 : 1	2000 : 1	3000 : 1
誤差比	±1.0％F.S.
貫通孔	Φ17mm	Φ36mm
耐電壓(初始)	AC1000V/1min (貫通孔與輸出導線之間)	AC2000V/1min (貫通孔與輸出導線之間)
絕緣電阻(初始)	100MΩ以上(DC500V)(貫通孔與輸出導線之間)
誤動作振動	10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘)
耐久振動	10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時)
誤動作沖擊	98m/s²以上(上下、左右、前后各方向4次)
耐久沖擊	294m/s²以上(上下、左右、前后各方向5次)
輸出保護	帶±7.5V夾具元件	帶±3.0V夾具元件
允許安裝拆卸次數	-
使用溫度范圍	-10～+50℃(但，應無結冰和凝露)
保存溫度	-20～+60℃(但，應無結冰和凝露)
使用環境濕度	35～80%RH(at20°C，應無凝露)
重量 (含中繼電纜)	約70g	約200g	約215g

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。

六月丁香在线视频-久久依人-天堂av亚洲-色视频网站在线-日韩乱视频-亚洲成人福利-国产xxxxx在线观看-91麻豆视频在线观看-老汉色老汉首页a亚洲-伊人情人色综合网站-国产黄片毛片-人人澡人人透人人爽-亚洲国产中文在线
