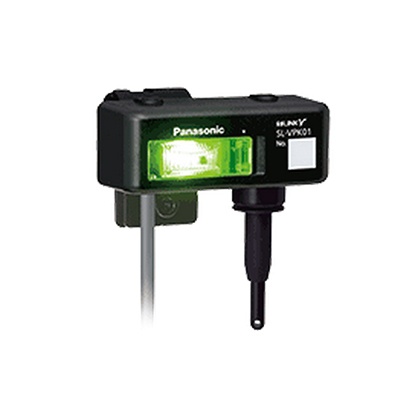

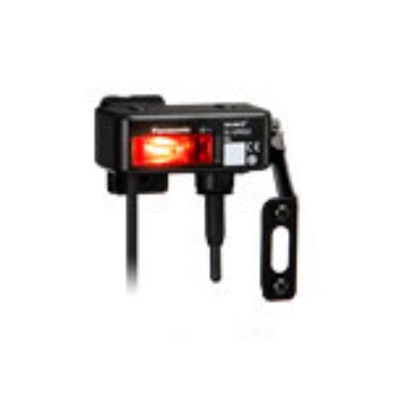

揀選開關SL-VPK01
最適用于組裝生產線的防錯! 可設定杠桿指示燈顏色的設定?確認、可實現自動操作 導管安裝型揀選開關。
編 號：101536255
型 號：SL-VPK01
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
最適用于組裝生產線的防錯!
可設定杠桿指示燈顏色的設定?確認、可實現自動操作
導管安裝型揀選開關。
|
|
CE 已取得。
CE : EMC指令

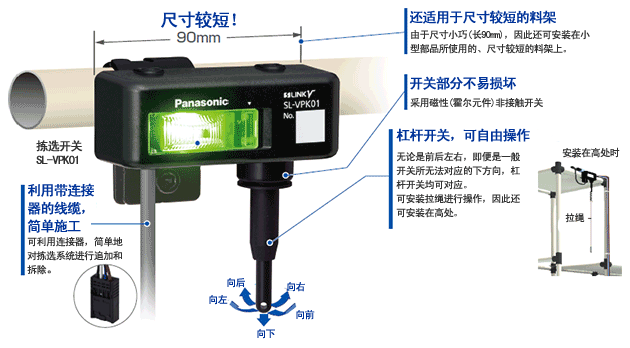

特點
|

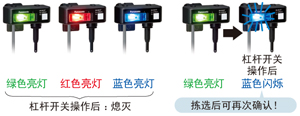

可選擇指示燈顏色
可從綠(初始狀態)、紅、藍、2階段顯示中選擇指示燈的顏色※。
※關于指示燈顏色的選擇，需要使用地址設定遙控器(另售)。
|
|
可通過遙控器來設定、確認地址
|
無需像以往那樣牢記設定開關的ON/OFF操作以及組合，可在狹窄環境或者較暗的環境下進行簡單的設定?確認。 可設定的距離：100mm以下 |
|
最多可連接256臺

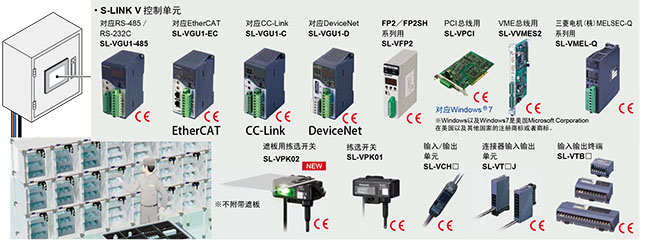

SL-VPK01配備輸入1點和輸出1點。由于1臺S-LINK V控制單元的I/O點數為512點，因此最多可連接256臺SL-VPK01。 (SL-VPK01輸入1點?輸出1點)。
種類
規格
揀選開關
| 型號 | SL-VPK01 |
|---|---|
| 電源電壓 | 24V DC±10%(由S-LINK V控制單元供電，也可使用其他電源) |
| 消費電流 | 24V-0V直流：25mA以下(指示燈熄燈時) |
| 通信模式 | B模式、C模式 |
|
地址設定 (遙控器另售) |
輸入地址(杠桿開關)：0～255、 輸出地址(指示燈)： 選擇輸入地址+32、+64、+128、+256的偏移量 |
| 杠桿開關(輸入) |
將杠桿開關傾斜15°以上時置ON 或拉伸方向1.6mm以上時置ON |
| 指示燈(輸出) |
指示燈顏色(LED) ：綠色(初始狀態)、紅、藍、 選擇從2階段顯示 信號傳輸線發來輸出信號ON時亮燈、 信號傳輸線發來輸出信號OFF時熄燈 |
| 使用環境溫度 | 0～+50℃：(注意不可結露、結冰)、保存時：-20～+60℃ |
| 使用環境濕度 | 35～85%RH、保存時：35～85%RH |
| 材質 |
本體外殼：聚碳酸酯、指示燈蓋板：聚碳酸酯、 后殼：SGMCC、導管安裝用支架：SPCC |
| 電纜 | 4芯橡皮絕緣電纜0.15m(帶壓接式公頭連接器SL-CP2) |
| 重量 | 本體重量：約200g |
地址設定遙控器
| 型號 | SL-VAR1 |
|---|---|
| 電源電壓 | 單4形堿性干電池2個(注2) |
| 自動休眠 | 配備（3分鐘后休眠） |
| 發送方式 | 紅外線方式（發光波峰波長：940nm） |
| 可設定距離 | 100mm以下 |
| 使用環境溫度 | 5℃～+45℃(但是，不應結露)、保存時:0℃～+55℃ |
| 使用環境濕度 | 35%RH～85%RH、保存時：35%RH～85%RH |
| 材質 |
本體外殼：ABS、操作面板：聚碳酸酯、 通信窗蓋板：聚碳酸酯、蓋板：硅、 安裝夾：尼龍、鑰匙環：SWRM6 |
| 重量 | 本體重量：約160g（不含干電池） |
(注1)：不附帶干電池，請另外準備
安裝
關于產品的安裝，請使用矢崎化工(株)生產的復合管 或者管徑為?28mm的同等品。
※復合管(erector pipe)是矢崎化工(株)的注冊商標。

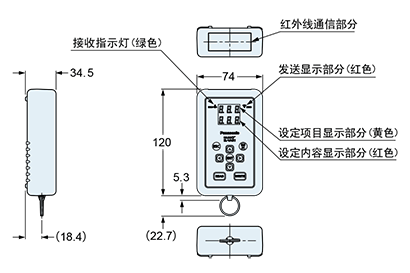

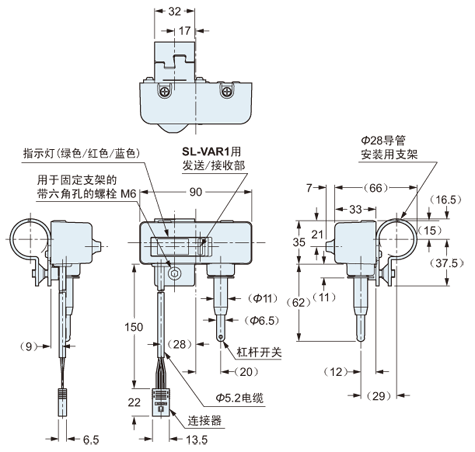

尺寸圖
- 單位mm
SL-VPK01
揀選開關
|
SL-VAR1
地址設定遙控器(另售)
|
用途
|
|
采用揀選系統，提高生產性
如今，經驗豐富的作業人員越來越少，而培訓作業人員又需要耗費龐大的時間。 通過導入揀選系統，即使是不熟練的作業人員，也能按照指示燈的亮燈順序，有序地完成組裝作業。
另外，揀選系統每次都能對部品的取出進行確認，還能對部品取出的錯誤發出警告，因此可減少制造不良，提高生產性。
