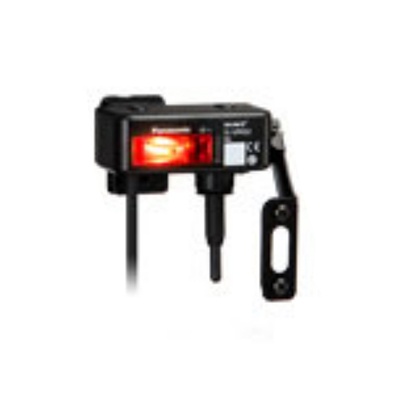

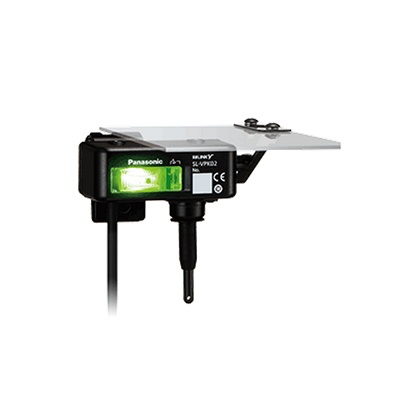

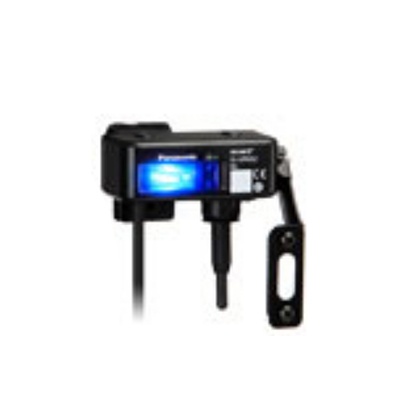

遮板用揀選開關 SL-VPK02
最適用于絕對不能發生揀選錯誤的 保養部品和重要的保安部品等！
編 號：1011158258
型 號：SL-VPK02
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
最適用于絕對不能發生揀選錯誤的 保養部品和重要的保安部品等！
|
|
CE 已取得。
CE : EMC指令
特點
|
使用遮板力求揀選過程中零錯誤
|
因遮板關著，可有效的防止錯誤。并且因采用懸臂式構造和小型尺寸，還可用于小型部品的貨架。 |
|

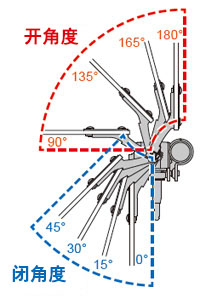

自由選擇遮板開、閉角度
|
可在開角度×4、閉角度×4中選擇遮板的開閉角度。可根據部品貨架的尺寸和構造來自由地進行更改。 |
|

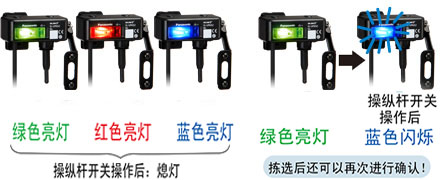

可選擇的指示燈顏色
可在綠(初始狀態)、紅、藍、2階段顯示 (藍／綠) 中選擇指示燈的顏色※。
※選擇指示燈的顏色時，需要使用地址設定遙控器(另售)。
|
遙控器
|
通過地址設定遙控器SL-VAR1（另售）可簡單的進行地址設定或是選擇指示燈顏色。削減重組貨架時的設定工數，輕松使用。 |
|
種類
規格
揀選開關
| 型號 | SL-VPK02 |
|---|---|
| 電源電壓 | 24V DC±10%(可通過S-LINK V控制單元供電、也可使用其他電源) |
| 消耗電流 |
24V-0V線路：25mA以下(指示燈亮燈時) 遮板動作時的電流：450mA以下 |
| 通信規格 | 基于S-LINK-V的通信協議 |
| 通信模式 | 對應B模式、C模式 |
|
地址設定 (使用另售的遙控器來設定) |
輸入地址(操縱桿開關)：0～255 輸出地址(指示燈、遮板)：針對輸入地址，選擇＋32、＋64、＋128、＋256的偏置 |
| 輸 入 輸 出 點 數 | 操縱桿輸入：1點、指示燈以及遮板輸出：1點 |
|
操 縱 桿 開 關 (輸入) |
在15°～30°的范圍內傾斜操縱桿開關時置ON以及拉伸方向2mm以上時置ON(注1) |
| 指示燈(輸出) |
指示燈的顏色(LED)：可在綠(初始狀態)、 紅、藍 2階段顯示中進行選擇 信號傳輸線路發來的輸出信號置ON時亮燈、 信號傳輸線路發來的輸出信號置OFF時熄燈 |
| 推薦遮板 |
材質：波形塑料(Corrugated plastic) 最大厚度：5mm 最大重量：約50g 推薦大小：寬300×高210mm |
| 使用環境溫度 | 0℃～+50℃（但是，不應結露）、保存時：-20℃～+60℃ |
| 使用環境濕度 | 35%RH～85%RH、保存時：35%RH～85%RH |
| 材質 |
前蓋板：聚碳酸酯、指示燈蓋板：聚碳酸酯 背殼：ABS、管道安裝用支架：SPCC 驅動軸：SUM、懸臂：SPCC |
| 電纜 | 4芯橡皮絕緣軟電纜0.15m(帶壓接式雄連接器SL-CP2) |
| 重量 | 本體重量：約250g |
| （注1）: | 拉伸載重在19.6N以內。請注意不要在操縱桿部分施加彎折、拉伸等應力。 |
|---|
地址設定遙控器
| 型號 | SL-VAR1 |
|---|---|
| 電源電壓 | 單4形堿性干電池2個(注2) |
| 自動休眠 | 配備（3分鐘后休眠） |
| 發送方式 | 紅外線方式（發光波峰波長：940nm） |
| 可設定距離 | 100mm以下 |
| 使用環境溫度 | 5℃～+45℃(但是，不應結露)、保存時:0℃～+55℃ |
| 使用環境濕度 | 35%RH～85%RH、保存時：35%RH～85%RH |
| 材質 |
本體外殼：ABS、操作面板：聚碳酸酯、 通信窗蓋板：聚碳酸酯、蓋板：硅、 安裝夾：尼龍、鑰匙環：SWRM6 |
| 重量 | 本體重量：約160g（不含干電池） |
(注1)：不附帶干電池，請另外準備
安裝
關于產品的安裝，請使用矢崎化工(株)生產的復合管 或者管徑為?28mm的同等品。
※復合管(erector pipe)是矢崎化工(株)的注冊商標。
尺寸圖
- 單位mm

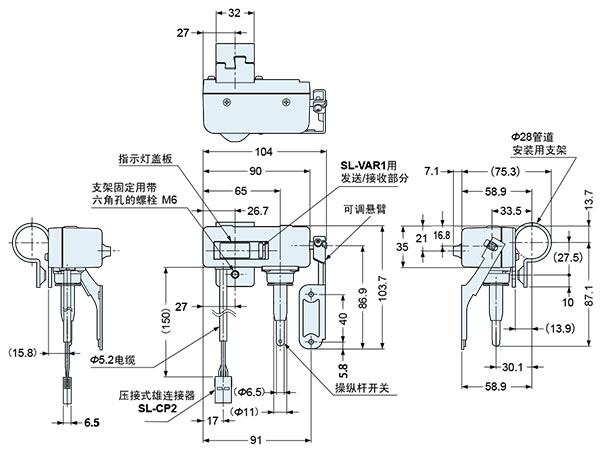

SL-VPK02
揀選開關
|

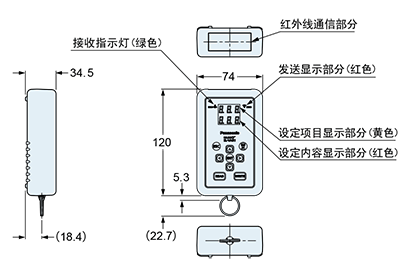

SL-VAR1
地址設定遙控器(另售)
|
