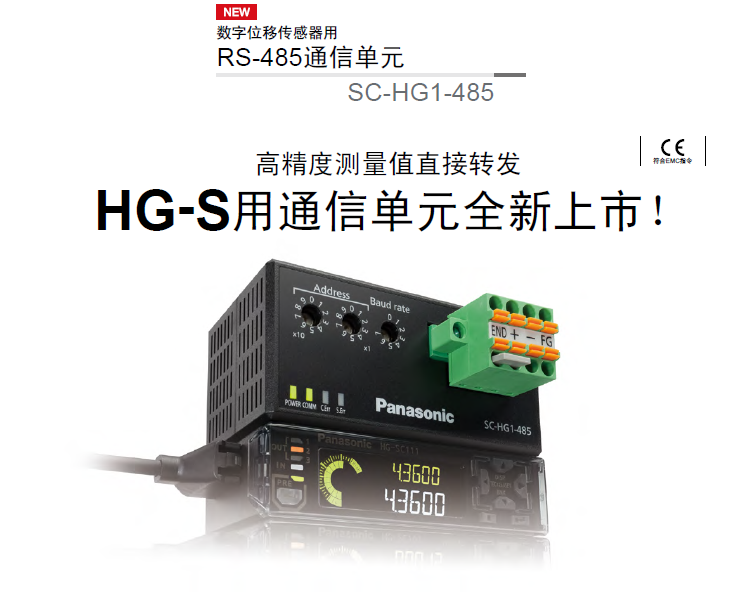

數字位移傳感器用 RS-485通信單元 SC-HG1-485
高精度測量值直接轉發 HG-T, HG-S用通信單元全新上市！
編 號：101499328
型 號：SC-HG1-485
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸

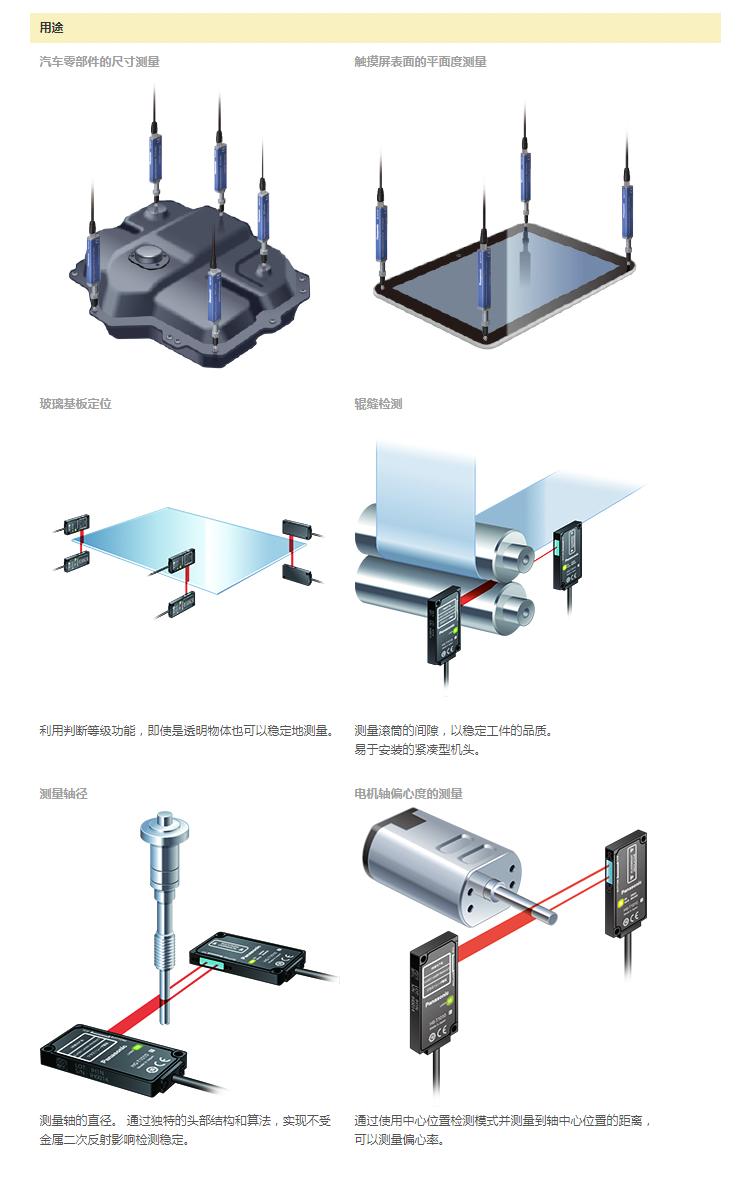

- 產品用途
- 可選件

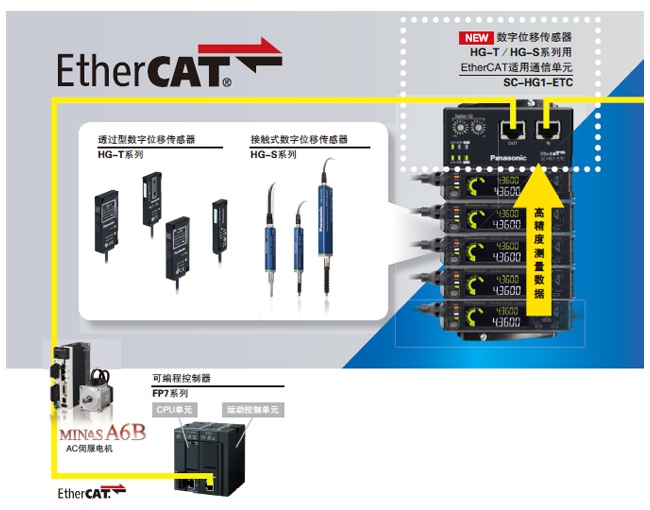

2019年7月 EtherCAT適用通信單元 SC-HG1-ETC新上市。
特點
與EtherCAT的高速通信直接連接[SC-HG1-ETC]
可進行透過型數字位移傳感器HG-T和接觸式數字位移傳感器HG-S系列的各種數值數據獲取和設定變更。
|
| ※ | 在FP7 運動控制單元上連接EtherCAT 適用通信單元SC-HG1-ETC時，請在第1站上連接AC伺服電機MINAS A6B系列。 |
|---|---|
| ※ | EtherCAT?為注冊商標，是德國Beckhoff Automation GmbH授權的專利技術。 |

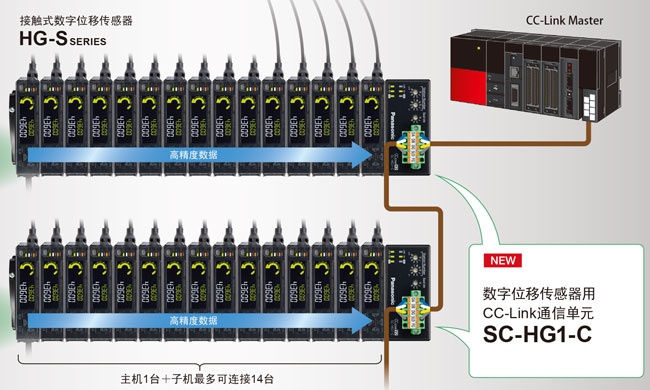

向CC-Link Master
直接轉發0.1μm級別的高精度測量值 [SC-HG1-C]
直接連接到CC-Link
無需編寫程序即可以實現高精度數據的發送
內部設定也可以通過CC-Link統一變更
|
高精度測量結果可作為可追溯性數據靈活應用
除多個位置的測量結果之外，設定狀態也可以數字數據的形式統一轉發！
在通過檢查履歷的管理和數據解析確定不良原因等方面發揮了巨大的作用。
|

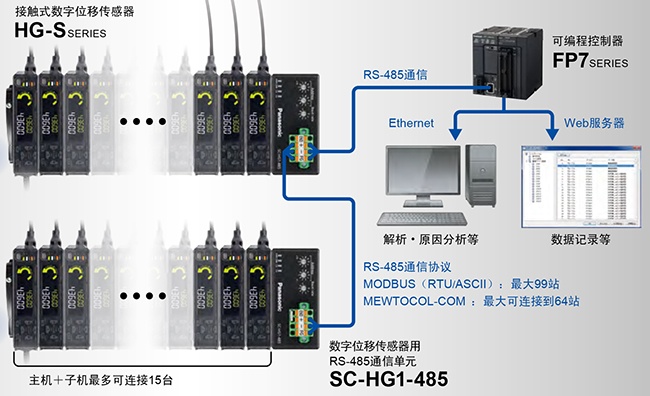

數字位移傳感器用RS-485用通信單元
| 種類 | RS-485對應用通信單元 | |||||
|---|---|---|---|---|---|---|
| 型號 | SC-HG1-485 | |||||
| CE標志指令 | EMC指令、RoHS指令 | |||||
| 適用規格 | EMC指令 | |||||
| 適用控制器 | HG-SC□ | |||||
| 電源電壓 (注2) | 24V DC±10% 脈動P-P 10%以下(在電源電壓范圍內) | |||||
| 消耗電流 | 40mA以下 | |||||
| 通信方式 | 雙線式半雙工方式 | |||||
| 同步方式 | 開始停止同步方式 | |||||
| 通信協議 | MODBUS(RTU/ASCII) / MEWTOCOL-COM | |||||
| 通信速度 | 1.2kbps / 2.4kbps / 4.8kbps / 9.6kbps / 19.2kbps / 38.4kbps / 57.6kbps / 115.2kbps | |||||
| 電氣特性 | 參照EIA RS-485 | |||||
|
連 接 臺 數 |
上位(RS-485) | MODBUS(RTU/ASCII)設定時站數：99臺以下 / MEWTOCOL-COM設定時站數：64臺以下 | ||||
| 控制器 | 1臺SC-HG1-485最多可連接15臺（主機1臺，子機14臺） | |||||
| 停止位長度 | 1位/2位 | |||||
| 奇偶校驗 | EVEN(偶數) / ODD(奇數) / NONE(無) | |||||
| 數字位長度 | 8(RTU)位 / 7(ASCII)位 | |||||
| 污損度 | 2 | |||||
| 使用海拔 | 2,000m以下(注3) | |||||
|
耐 環 境 性 |
保護結構 | IP40(IEC) | ||||
| 使用環境溫度 | -10～+45℃(應無結露和結冰)、保存時：-20～+60℃ | |||||
| 使用環境濕度 | 35～85%RH、保存時：35～85%RH | |||||
| 耐電壓 | AC 1,000V 1分鐘 充電部整體?外殼之間 | |||||
| 絕緣電阻 | DC250V兆歐20MΩ以上 充電部整體?外殼之間 | |||||
| 耐振動 | 耐久10～150Hz 復振幅0.75mm XYZ各方向2小時 | |||||
| 耐沖擊 | 耐久98m/s2(約10G) XYZ各方向5次 | |||||
| 材質 | 外殼：樹脂板 | |||||
| 總延長距離 | 通信線纜：SC-HG1-485(終端)-PLC間1,200m以內 | |||||
| 重量 | 本體重量：約75g、包裝重量：約120g | |||||

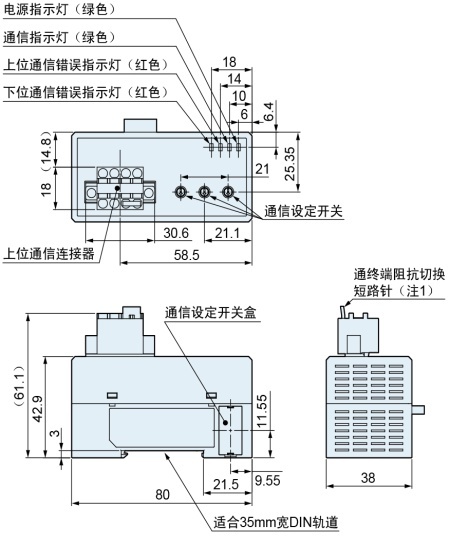

尺寸圖
- 單位mm
|
|
SC-HG1-485
|
