數字位移傳感器用 EtherCAT通信單元 SC-HG1-ETC

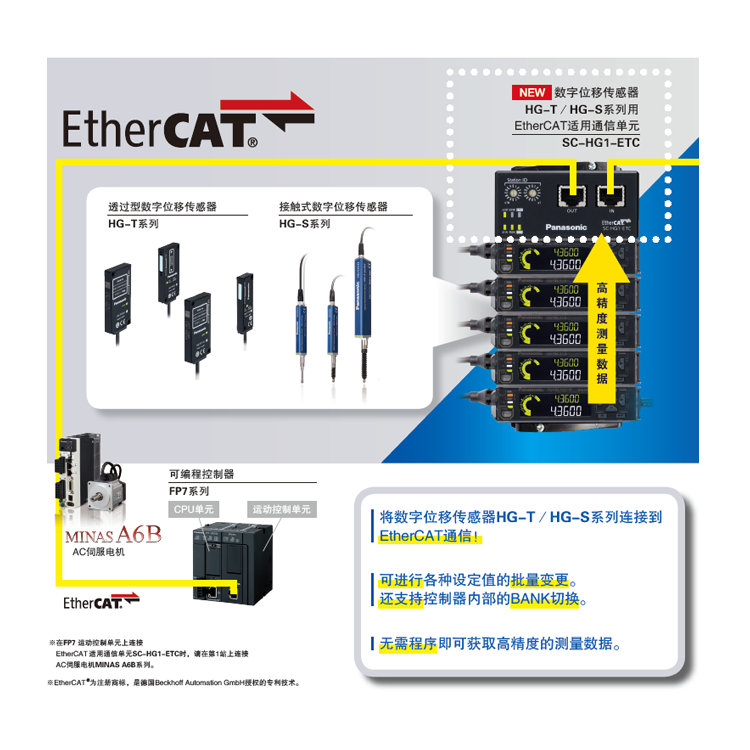

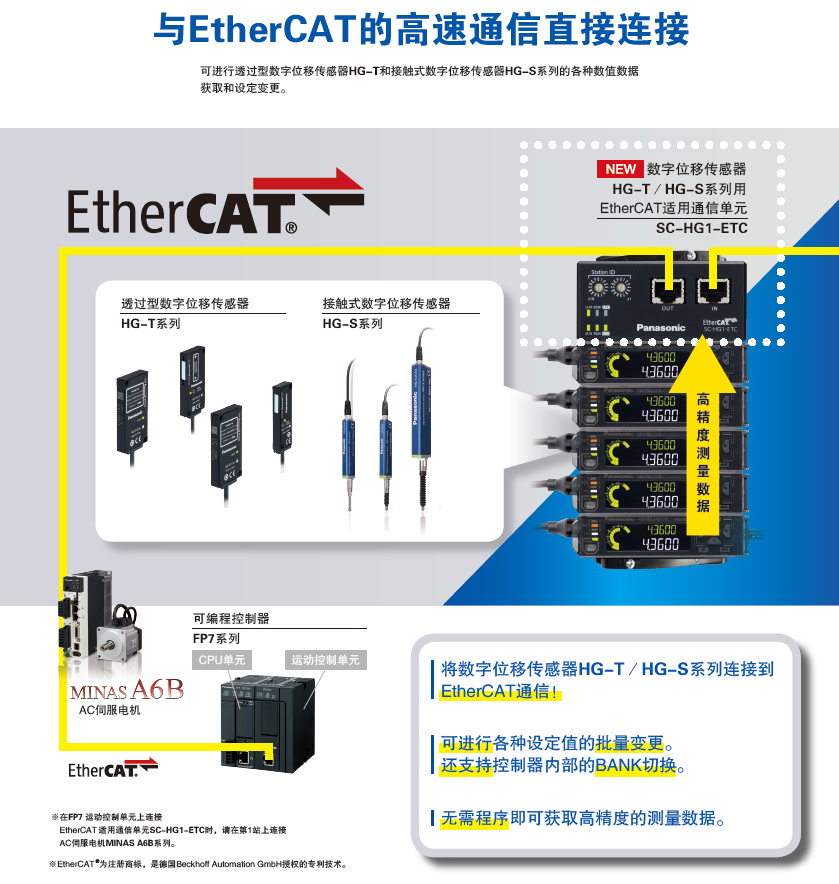

高精度測量值直接轉發 HG-T, HG-S用通信單元全新上市！
編 號：101499330
型 號：SC-HG1-ETC
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
同品牌熱門推薦
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
數字位移傳感器用EtherCAT通信單元
| 種類 | EtherCAT對應通信單元 | |
|---|---|---|
| 型號 | SC-HG1-ETC | |
| 適用標準 | EMC指令、RoHS指令 | |
| 適用控制器 | HG-SC□、HG-TC□ | |
| 控制器最多連接臺數 | 1臺SC-HG1-ETC最多可連接15臺(主機1臺、子機14臺) | |
| 電源電壓(注2) | 24V DC±10% 含脈動0.5V(P-P) | |
| 消耗電流 | 100mA以下 | |
| 通信協議 | EtherCAT | |
| 遵照標準 | IEEE802.3u(100BASE-TX) | |
| 通信速度 | 100Mbps(100BASE-TX) | |
| 通信連接器 | RJ-45×2 | |
| 節點間距離 | 100m以下 | |
| 對應功能 |
對應過程數據對象通信(循環通信) 郵箱通信(信息通信)CoE Explicit Device ID Station Alias |
|
| 污損度 | 2 | |
| 使用標高(注3) | 2,000m以下 | |
|
環 境 性 能 |
使用環境溫度 |
-10～+45℃(注意不可結露、結冰)、 存儲時：-20～+60℃ |
| 使用環境濕度 | 35～85%RH、存儲時：35～85%RH | |
| 耐電壓 | AC1000V 1分鐘 所有電源連接端子與外殼之間 | |
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |
| 耐振動 |
頻率10～150Hz 雙振幅0.75mm(10～58Hz)、 加速度49m/s2(58～150Hz) X,Y和Z方向各2小時 |
|
| 耐沖擊 | 加速度98m/s2(約10G) X,Y和Z方向各5次 | |
| 接地方式 | 外殼：浮動 | |
| 材質 | 本體外殼：聚碳酸酯 | |
| 通信電纜 | 類別5e(推薦帶屏蔽雙扭絞電纜) | |
| 重量 | 本體重量：約90g、包裝重量：約150g | |

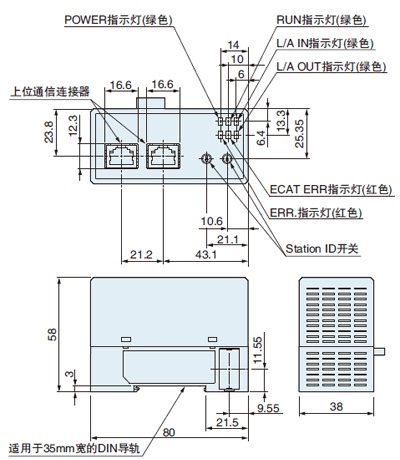

尺寸圖
- 單位mm
SC-HG1-ETC
|
