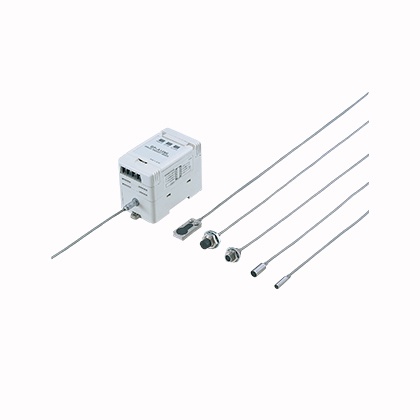

高精度渦電流型位移傳感器 GP-A

分辨率0.04%F.S. 線性度±0.5%F.S. 耐環境性IP67g

編 號：101498331

型 號：GP-A

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

資 料：點擊查看點擊下載

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

分辨率0.04%F.S.　線性度±0.5%F.S.　耐環境性IP67g

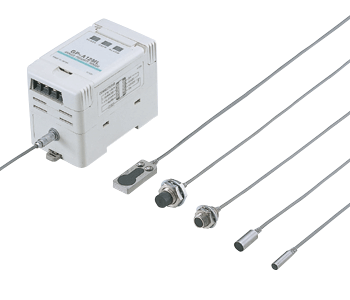

高精度渦電流型位移傳感器 GP-A

特點

準確測量微小位移

可用0.04%F.S.的高分辨率測量金屬物體的微小位移。[GP-A5S(1mm檢測用)的分辨率達0.4μm]

檢測頭保護構造IP67g

具有IP67g的耐環境性能，可在各種條件下進行多種方式的測量。

直線性：±0.5％F.S.

裝備高精度線性修正電路。所以能準確輸出位移量。

可實現檢測頭的微間距安裝

與相同型號檢測頭的并排設置相比，并排設置標準型和異頻型檢測頭時，間隔僅為1/3。GP-A14F型可采用緊貼安裝。

優異的溫度特性

檢測范圍2mm以上的檢測頭達到0.03％F.S./℃。(異頻型除外)
[GP-A8S(2mm檢測用)的溫度特性達到0.6μm/℃]

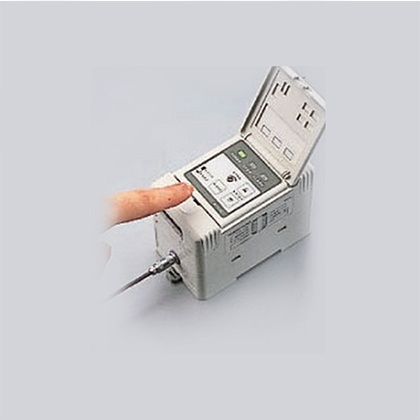

配備調零功能

可以按調零按鈕將輸出電壓復位至 0V。(電流輸出復位至4mA)以模本工件為基準進行公差判
斷等時，此功能十分方便。工件品種更換也十分順利。
(可通過外部輸入進行遠程操作。)

配備調零功能

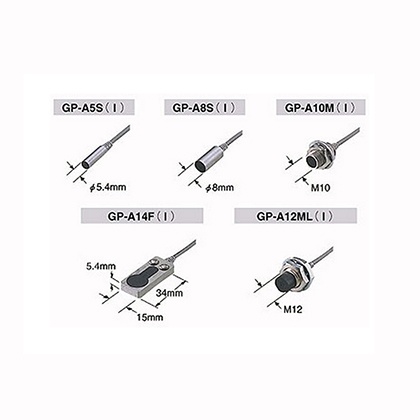

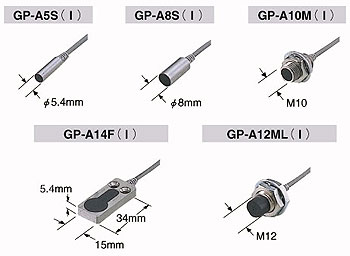

選擇傳感器

按照用途和安裝間距，可以從以下五種規格中選擇。

選擇傳感器

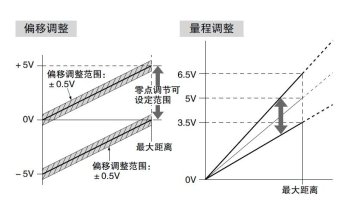

可對輸出進行微調

可根據測量條件，對偏移和量程進行微調。

可對輸出進行微調

裝備便捷的指示燈

對于放大鏡、萬一傳感器電纜斷線的時候或者傳感器受損的時候，黃色警報指示燈亮起；超出檢測范圍時裝備的橙色指示燈亮起。


種類

檢測頭和放大器請務必配套訂購。成套產品調試后發送。

種類 形狀 檢測區域 組件型號 輸出
檢測頭 放大器
1mm
檢測用 		圓柱型
檢測頭 		0～1mm GP-A5S 模擬量電壓
?0～5V

模擬量電流
?4～20mA
  異頻型 GP-A5SI
2mm
檢測用 		圓柱型
檢測頭 		0～2mm GP-A8S
  異頻型 GP-A8SI
螺紋型
檢測頭 		0～2mm GP-A10M
  異頻型 GP-A10MI
5mm
檢測用 		螺紋型
檢測頭 		0～5mm GP-A12ML
  異頻型 GP-A12MLI
3mm
檢測用 		正面檢測型
檢測頭 		0～3mm GP-A14F
  異頻型 GP-A14FI

規格

種類 1mm
檢測用 		2mm檢測用
圓柱型
檢測頭 		圓柱型
檢測頭 		螺紋型
檢測頭
異頻型
類型 		異頻型
類型 		異頻型
類型
項目
組件型號 		GP-A5S GP-A5SI GP-A8S GP-A8SI GP-A10M GP-A10MI
檢測區域 0?1mm 0?2mm
標準檢測物體 鐵板8×8×t1mm 鐵板12×12×t1mm
電源電壓 24V DC±10%　脈動P-P10%以下
消耗電流 150mA以下
模擬輸出
(模擬量
電壓輸出
模擬量
電流輸出) 		模擬量電壓
?輸出電壓：0?5V
?輸出阻抗：100Ω
模擬量電流
?輸出電流：4?20mA
?負載電阻：0?350Ω
反映頻率 1.6kHz(-3dB)
分辨率 0.04%F.S.
直線性 ±0.5%F.S.以內
報警輸出 NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(報警輸出和0V之間)
?剩余電壓：1.6V以下(流入電流為100mA時)、0.4V以下(流入電流為16mA時)
輸出動作 檢測頭連接不良或檢測頭電纜斷線時ON
短路保護 -
外部
調零
輸入 		輸入條件：無電壓接點或NPN開路集電極晶體管輸入
信號條件：Low…0?1V(保持時間30ms以上)、High…5?30V或斷開
動作：Low…外部調零設定、High…外部調零無效
調零
設定方式 		按鈕設定/外部輸入設定
電源指示燈 綠色LED(通電時亮起)
超范圍指示 橙色LED(超出檢測范圍時亮起)
報警指示燈 黃色LED(報警輸出ON時亮起)
調節功能 (1)偏移調節(使用按鈕調節)、(2)量程調節(使用14圈電位器調節)
溫度
特性
(注2) 		檢測頭 0.5μm/℃ 0.6μm/℃ 1μm/℃ 0.6μm/℃ 1μm/℃
放大器 0.4μm/℃ 0.8μm/℃
保護
構造 		檢測頭 IP67(IEC)、IP67g(JEM)、防浸型(JIS)
放大器 -
使用
環境
溫度 		檢測頭 -10?+55℃、存儲時：-20?+70℃
放大器 0?+50℃(注意不可結露)、儲存時：0?+50℃
使用環境濕度 35?85%RH、儲存時：35?85%RH
耐
電
壓 		檢測頭 AC250V 1分鐘　所有電源連接端子與外殼之間
絕緣
電阻 		放大器 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
耐
振
動 		檢測頭 頻率10?55Hz　雙振幅1.5mm　X,Y和Z方向各2小時
放大器 頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時
耐
沖
擊 		檢測頭 加速度500m/s2(約50G)　X,Y和Z方向各5次
放大器 加速度100m/s2（ 約10G）　X,Y和Z方向各5次
材
質 		檢測頭 外殼：SUS303
檢測部：聚芳酯 		外殼：SUS303
檢測部：ABS
放大器 外殼：ABS
電
纜 		檢測頭 帶連接器高頻同軸電纜，長3m
配線
長度
(注3) 		放大器 0.3mm2以上的電纜全長可延長至100m
重量 檢測頭 本體重量：約40g 本體重量：約50g(注4)
放大器 本體重量：約170g
附件 調整螺絲刀：1把 螺母：2個、齒鎖墊圈：1個
調整螺絲刀：1把
種類 5mm檢測用 3mm檢測用
螺紋型
檢測頭 		正面檢測型
檢測頭
異頻型
類型 		異頻型
類型
組件
型號 		GP-A12ML GP-A12MLI GP-A14F GP-A14FI
檢測區域 0?5mm 0?3mm
標準檢測物體 鐵板30×30×t1mm 鐵板15×15×t1mm
電源電壓 24V DC±10%　脈動P-P10%以下
消耗電流 150mA以下
模擬輸出
(模擬量
電壓輸出
模擬量
電流輸出) 		模擬量電壓
?輸出電壓：0?5V
?輸出阻抗：約100Ω
模擬量電流
?輸出電流：4?20mA
?負載電阻：0?350Ω
反應頻率 1.6kHz(-3dB)
分辨率 0.04%F.S.
直線性 ±0.5%F.S.以內
報警輸出 NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(報警輸出-0V之間)
?剩余電壓：1.6V以下(流入電流為100mA時)、0.4V以下(流入電流為16mA時)
輸出動作 檢測頭連接不良或檢測頭電纜斷線時ON
短路保護 -
外部
調零
輸入 		輸入條件：無電壓接點或NPN開路集電極晶體管輸入
信號條件：Low…0～1V(保持時間30ms以上)，High…5～30V或斷開
動作：Low…外部調零設定，High…外部調零無效
調零
設定方式 		按鈕設定/外部輸入設定
電源指示燈 綠色LED(通電時亮起)
超范圍指示燈 橙色LED(超出檢測范圍時亮起)
報警指示燈 黃色LED(報警輸出ON時亮起)
調節功能 (1)偏移調節(使用按鈕調節)、
(2)量程調節(使用14圈電位器調節)
溫度
特性
(注2) 		檢測頭 1.5μm/℃ 2.5μm/℃ 0.9μm/℃ 1.5μm/℃
放大器 2.0μm/℃ 1.2μm/℃
保護
構造 		檢測頭 IP67(IEC)、IP67g(JEM)、防浸型(JIS)
放大器 -
使用
環境
溫度 		檢測頭 -10?+55℃、存儲時：-20?+70℃
放大器 0?+50℃(注意不可結露)、儲存時：0?+50℃
使用環境濕度 35?85%RH、存儲時：35?85%RH
耐
電
壓 		檢測頭 AC250V 1分鐘　所有電源連接端子與外殼之間
絕緣
電阻 		放大器 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
耐
振
動 		檢測頭 頻率10～55Hz　雙振幅1.5mm　X,Y和Z方向各2小時
放大器 頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時
耐
沖
擊 		檢測頭 加速度500m/s2(約50G)　X,Y和Z方向各5次
放大器 加速度100m/s2（約10G）　X,Y和Z方向各5次
材
質 		檢測頭 外殼：黃銅(鍍鎳)
檢測部：尼龍 		外殼：SUS303
檢測部：ABS
放大器 外殼：ABS
電
纜 		檢測頭 帶連接器高頻同軸電纜，長3m
配線
長度
(注3) 		放大器 0.3mm2以上的電纜全長可延長至100m
重量 檢測頭 本體重量：約45g(注4) 本體重量：約50g
放大器 本體重量：約170g
附件 螺母：2個、齒鎖墊圈：1個
調整螺絲刀：1把 		M3平頭螺絲：2個、彈簧墊圈：2個
平墊圈：2個、M3螺母：2個
調整螺絲刀：1把

(注1)：無指定時的測量條件為使用環境溫度＝＋20℃。
(注2)：為最大檢測距離的20～60%范圍內的值。
(注3)：請注意，輸出電壓會因配線電纜電阻而降低。
(注4)：螺紋型檢測頭的重量包括螺母與齒鎖墊圈的重量。

尺寸圖

  • 單位mm

檢測頭

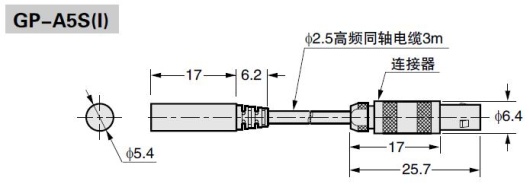

GP-A5S（ I ）

檢測頭

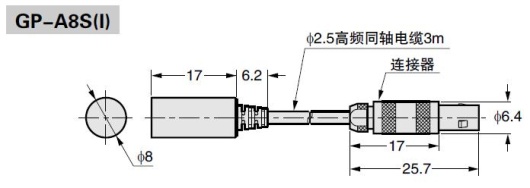

GP-A8S（ I ）

檢測頭

GP-A10M（ I ）

檢測頭

GP-A12ML（ I ）

檢測頭

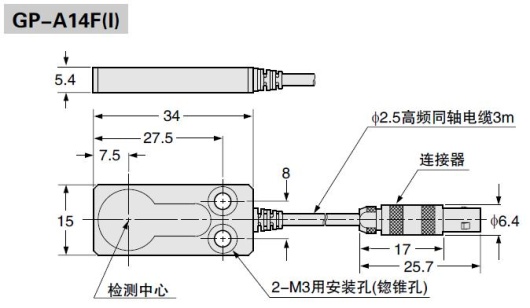

GP-A14F（ I ）

檢測頭

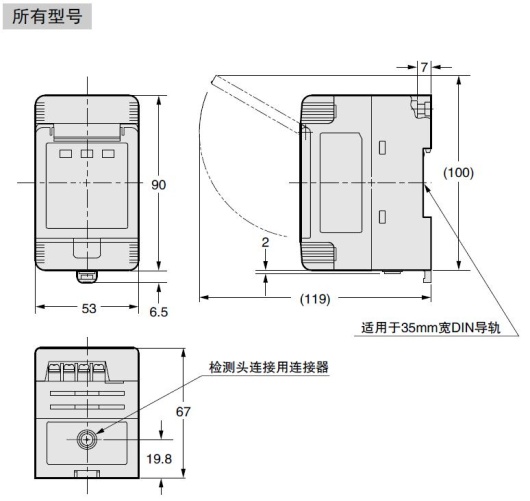

放大器

放大器

拆下外殼的狀態

放大器

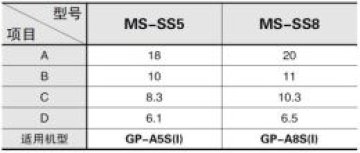

MS-SS5
MS-SS8

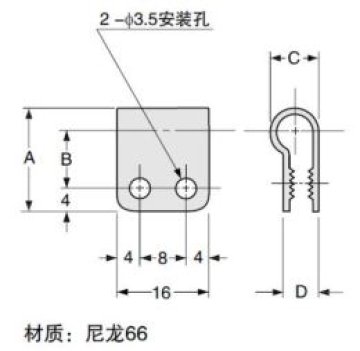

GP-A5S(I)用安裝件(另售)、GP-A8S(I)用安裝件(另售)

MS-SS5 MS-SS8


用途

測量金屬板厚度
測量金屬板厚度

因?yàn)橥瑪?shù)字板控制器CA系列的組合，最適合連續測量金屬板的厚度。

測量滾筒間隙
測量滾筒間隙

可測量微小空隙以控制滾筒間隙。

測量機架的平行度
測量機架的平行度

即使輕微的變形也能精確測量。


可選件

種類 型號 內容
檢測頭安裝件 MS-SS5 GP-A5S(I)用安裝件
MS-SS8 GP-A8S(I)用安裝件

檢測頭安裝件

MS-SS5
MS-SS8
