套筒光纖傳感器 FD-E12
極細外形, 可使用固定螺絲在狹小場所進行安裝。光纖前端部為細徑套筒，最適于狹小場所的檢測以及 微小物體的檢測。
編 號：1012945051
型 號：FD-E12
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
光纖前端部為細徑套筒，最適于狹小場所的檢測以及 微小物體的檢測。
|
特點
■光纖前端部為細徑套筒，最適于狹小場所的檢測以及微小物體的檢測。
新增了 ?0.25～2.5共11個形狀。

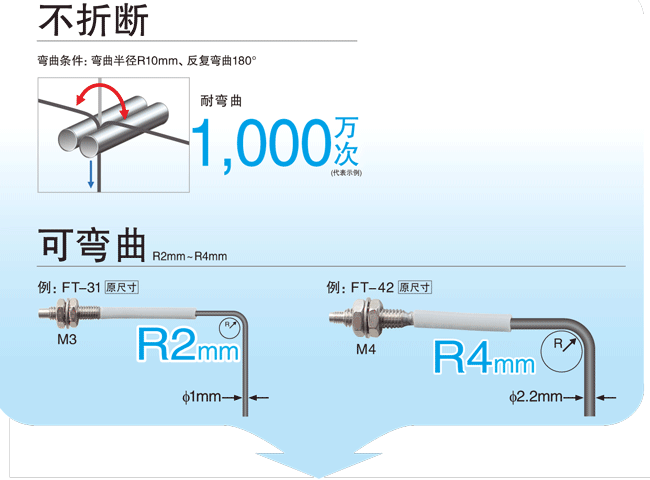

■套筒40mm型可任意彎曲。

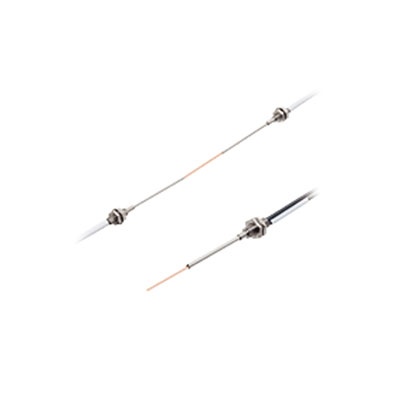

〈透過型〉FT-E13／FT-E23 「極細光纖」
強韌＆自由裁切
具有耐彎曲性的強韌光纖。并且是自由裁切型。
1/10mm以下的定心

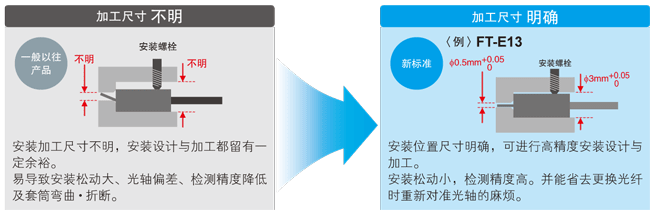

為實現微小零件的穩定檢測，需確保小型檢測頭極細光纖的定心精度※。
|
|
極細型實現微小物體檢測
|
●檢測窄間距連接器的引腳 |
|
|
●極小芯片的檢測 |
|
將光纖前端部的配件全部SUS化
●明確符合RoHS
●適用于充電電池制造工序
●安裝強度提高
應用案例
|

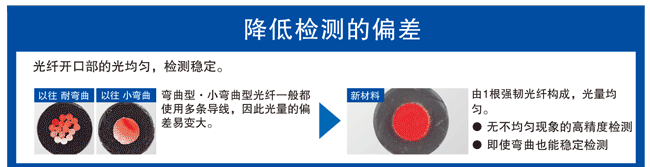

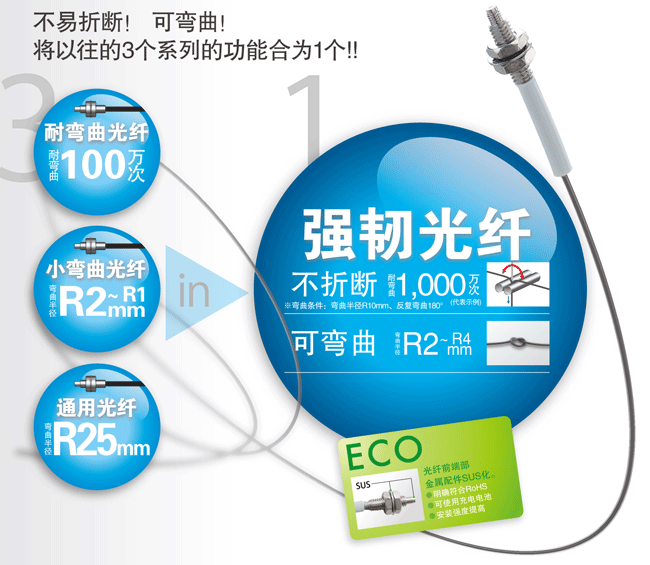

超出想象的強韌光纖
|
|
|
|
透過型（每套2根）
| 種類 | 前端形狀 | 型號 |
彎曲 半徑 (mm) |
光纖長度 |
自由 裁切 |
光軸直徑 |
保護 構造 |
使用 環境 溫度 |
||
|---|---|---|---|---|---|---|---|---|---|---|
|
螺 紋 型 |
M3 |
套筒40mm
|
 FT-31S |
R2 耐彎曲 (注1) |
2m | ○ | ?0.5 | IP67 |
－55～ ＋80℃ |
|
| M4 |
套筒40mm
|
FT-42S |
R4 耐彎曲 (注1) |
?1 | ||||||
|
圓 柱 型 |
極 細 |
? 3 |
狹光?0.125mm 套筒部分 不可彎曲 |
FT-E13 |
R2 耐彎曲 |
1m | ○ | ?0.125 |
－40～ ＋70℃ |
|
狹光?0.25mm 套筒部分 不可彎曲 |
FT-E23 |
?0.25 | ||||||||
|
側 視 界 型 |
? 2 |
 套筒部分 不可彎曲 |
FT-V23 |
R4 耐彎曲 |
2m | ○ | ?0.75 | IP30 |
－55～ ＋80℃ |
|
 套筒部分 不可彎曲 |
FT-V25 |
R2 耐彎曲 |
?0.5 | |||||||
 套筒部分 不可彎曲 |
FT-V24W |
R1 |
－40～ ＋60℃ |
|||||||
|
? 2 ? 5 |
 套筒部分 不可彎曲 |
FT-V30 |
R4 耐彎曲 |
?1.0 |
－55～ ＋80℃ |
|||||
| (注1) | 套筒部分的彎曲半徑為R10mm以上。 |
|---|
| ? | 關于檢測距離，請參考「數字光纖傳感器 FX-500 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」頁面。 |
|---|---|
| ? |
以下符號兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
|
反射型
| 種類 | 前端形狀 | 型號 |
彎曲 半徑 (mm) |
光纖長 |
自由 裁切 |
保護 構造 |
使用 環境 溫度 |
||
|---|---|---|---|---|---|---|---|---|---|
|
螺 紋 型 |
極 細 |
M 3 |
套筒15 套筒部分 不可彎曲 |
FD-EG30S | R4 | 1m | - | IP40 |
－40～ ＋70℃ |
|
M 4 |
套筒40
|
FD-41S |
R2 耐彎曲 (注1) |
2m | ○ | IP67 |
－55～ ＋80℃ |
||
套筒40
|
FD-41SW |
R1 (注1) |
－40～ ＋60℃ |
||||||
|
M 6 |
套筒40
|
FD-61S |
R4 耐彎曲 (注1) |
－55～ ＋80℃ |
|||||
|
圓 柱 型 |
極 細 |
? 1 ? 5 |
 套筒部分 不可彎曲 |
FD-E13 | R4 | 1m | - | IP40 |
－40～ ＋60℃ |
|
? 3 |
同軸 套筒部分 不可彎曲 |
FD-E23 |
－40～ ＋70℃ |
||||||
|
側 視 界 型 |
? 3 |
小徑 套筒部分 不可彎曲 |
FD-V30 |
R2 耐彎曲 |
2m | ○ | IP30 |
－55～ ＋80℃ |
|
 套筒部分 不可彎曲 |
FD-V30W | R1 |
－40～ ＋60℃ |
||||||
|
? 5 |
 套筒部分 不可彎曲 |
FD-V50 |
R4 耐彎曲 |
－55～ ＋80℃ |
|||||
| (注1) | 套筒部分的彎曲半徑為R10mm以上。 |
|---|
| ? | 關于檢測距離，請參考「數字光纖傳感器 FX-500 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」頁面。 |
|---|---|
| ? |
以下符號兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
|
規格詳細
| 項目 | 內容 |
|---|---|
| 訂貨產品號 | FD-E13 |
| 型號 | FD-E13 |
| 特點 | ■ 極細外形, 可使用固定螺絲在狹小場所進行安裝。 |
| 檢測形態 | 反射型 |
| 光纖種類 | 套筒型極細型 |
| 前端直徑 | φ1.5mm |
| 前端長度 | 15mm |
| 有無套筒 | 有 |
| 套筒直徑 | φ0.48mm |
| 套筒長度 | 3mm |
| 光軸方向 | 俯視圖 |
| 光纖長度 | 1m |
| 容許彎曲半徑 | R4mm |
| 自由裁切 | 不可以 |
| 安裝透鏡 | 不可以 |
| 安裝保護管 | 不可以 |
| 用途 | 通用 |
| 環境性能 : 保護構造 | IP40 |
| 環境性能 : 使用環境溫度 MAX | 60℃ |
| 環境性能 : 使用環境溫度 MIN | -40℃ |
| 檢測距離（STD） | 12mm (FX-500系列) |
| 檢測距離（HYPR） | 50mm (FX-500系列) |
| 檢測距離（U-LG） | 29mm (FX-500系列) |
| 檢測距離（LONG） | 25mm (FX-500系列) |
| 檢測距離（FAST） | 7mm (FX-500系列) |
| 檢測距離（H-SP） |
2mm (FX-500系列) |
FD-E13
|
