FP7系列擴展單元輸入單元-AFP7XY001

晶體管輸入輸出輸入16點，輸出16點。已對應EthernetNet/IP功能。7大「節省」為制造現場謀福音的PLC，誕生了。

編號：1012055130

型號：AFP7XY001

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

7大「節省」
為制造現場謀福音的PLC，誕生了。

※1

※2

※1	EMC指令(不包括AFPRP2□)
※2	不包括一部分型號

2015年9月　已對應EtherNet/IP功能。

2015年4月　CPU單元低成本型[AFP7CPS21]開始發售了。

特點

最適用于簡單的獨立系統[CPU單元低成本型(AFP7CPS21)]

實現高功能的擴展性與低成本/窄長化。

省空間化
利用FP7的特點：插卡方式，來降低單元成本，并削減體積。
功能插件
  ?模擬量輸入
  ?模擬量輸入/輸出
  ?熱電偶輸入
通信插件
  ?串行
  ?Ethernet

可安裝16臺的高功能單元
雖然是低成本型產品，但是可安裝16臺高功能單元。

低成本化
AFP7CPS31→ AFP7CPS21大幅降低成本。

現場情報收集、傳輸的可視化

為改變制造現場的狀態，FP7加強了情報功能。
使用便利性得到進一步提高，FP7 實現了大幅進化。

【數據記錄和傳輸方便】

在FP7存儲的數據可以在電腦上傳輸，簡便的信息統計。
實現跟蹤性。

工廠和辦公室的各種電力數據定期向FTP服務器傳輸。

傳感器等檢測數據或者檢測設備的結果信息等的匯總，實現了履歷管理。

[FTP(S)客戶端功能(SSL對應)] FP7內產生的數據可以向電腦(FTP服務器)進行數據?文件夾的書寫、讀取。為了對應SSL，請保護ID或者密碼。

[FTP服務器功能] FP7的SD存儲卡內的工作記錄數據讀取，設定值等的參數文件夾的寫入。

【現場的可視化】

系統狀況在Web服務器的上傳。
瀏覽器閱覽功能。

裝置狀況可以從廣泛區域內進行確認。

※云服務器的部署和Web網頁作成的其他需要。

[HTTP(S)客戶端功能(SSL對應)]
FP7內的數據在Web服務器上傳輸。
可以通過瀏覽器進行數據閱覽。
多臺的FP7數據可以再FP7服務器上送信、收信。
社內的網絡、穿越防火墻的網絡也可對應。

※云服務器的部署和Web網頁作成的其他需要。

【郵件信息通知】

郵件通知使用者設備的工作狀態和日報以及故障時的緊急通知。

長期試驗等結束后服務器終了通知和結果的發信。

[郵件送信功能(SSL對應)] 預先設定周期、時刻、命令、PLC狀態變化時FP7的服務器上可進行郵件發信。也可以對數據、文件添加發信。因為SSL對應，可以對郵件進行保護。

【最多可同220臺機器通信】

PLC等的控制機器和PC等信息機器等，大多數的機器可以在EtherNet上進行簡單的通信。

版本信息

本次的功能可以在下面版本的CPU單元、工具軟件上使用。

Control FPWIN GR7: Ver. 2.3
CPU單元 : 固件 Ver. 3.0

2013年12月以后發售的CPU單元(Ver.2.0以后)，可以對應固件版本升級。
詳細請咨詢。

1.從“ 節省” 編程時間的設想出發。

使程序實現功能塊化，可由多人分擔編寫。

2.著眼于調試時間的 “節省”

調試時，可確認各個掃描中觸點動作的時序。

可使整個程序功能塊或者一整行程序無效。僅在想要使用測試程序等時可設為有效，因此無需進行添加、刪除，即可執行。

掃描點數：500點、可顯示的接點數：32點、可顯示的數據數：6點
可以選擇想看的數據。

<時間圖監視器>

3.先進性:“節省” 采取安全對策的工時。

防止設備在收貨地發生程序被抄襲的情況。

由于可將CPU單元的訪問權限細分化，因此可防止輕易篡改程序以及程序的流出。

4.“省去” 工作監控，提高了便利性。

可遠程監控PLC的工作情況，并調取SD卡內所保存的數據。

(注1):	連接互聯網的情況下，請在以下任一環境中使用。 1. 在防火墻的內側進行配置 2. 在VPN環境下進行配置
(注2):	CPU單位軟件版本Ver.1.10以上以及Control FPWIN GR7 Ver.1.10以上的版本可以對應。

Ethernet通信插件 AFP7CCET1 NEW
● 可在CPU本體中追加串行通信以及Ethernet通信。
●1臺CPU單位可以實現與2個網絡的通信。

※	不可以使用串聯通信單元。
※	在使用插件時CPU單元的軟件版本必須是Ver.1.3以上。

[構成示例]

5.獨具匠心，“ 省去” 維護。

程序的注釋對應多國語言，便于海外制造的移交。

無需電池即可備份數據，無需更換電池。
由于無需電池，因此可減少裝置的維護。另外，可輕松切斷裝置的電源，實現節電。

項目	無電池	有電池
程序保持(注1)	○	○
數據寄存器保持	○	○
日歷/時鐘的工作	△(注2)	○

(注1)：	可備份的DT最大為256k
(注2)：	未通電的狀態下，保持約1周(通電時，需要通電30分鐘以上）

關于內置的日歷/時鐘，通過Ethernet也可修正日歷，因此如在啟動電源時進行修正，則可構建無電池的系統。

自動測量觸點開閉次數和ON時間，從而判定設備的維護時期。

輸入觸點X：	自動測量，并自動記錄輸入連接設備的總計ON時間、ON次數。
輸出觸點Y：	自動測量，并自動記錄輸出連接設備的總計ON時間、ON次數。
	可掌握繼電器、電機等設備的維護時期。

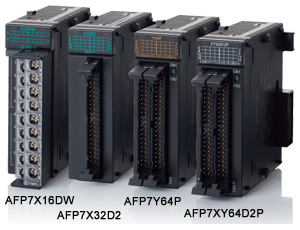

輸入輸出單元

可高效率地配備所需要的I/O數。

※照片是各種形狀的代表機型。

1.備有輸入輸出混合單元
可高效率地配備所需要的I/O數，可實現PLC的小型化，并降低成本。

2.64點輸出單元內配備有300mA電流容量的輸出晶體管
在64點晶體管輸出單元內配備有8個電流容量為300mA的觸點。大型指示燈和電磁觸點等原需要繼電器輸出單元的負載可直接進行驅動。

3.可對輸入時間常數進行設置
根據所使用的輸出設備，可在0.1ms、0.5ms、1.0ms、5.0ms、10.0ms、20.0ms、70.0ms中選擇響應速度。

品名	種類	點數	連接方式	規格	訂購產品號
FP7輸入單元	DC輸入	16點	端子臺	12～24V DC 公共端極性＋,－通用有輸入時間常數設置	AFP7X16DW
		32點	MIL連接器	24V DC 公共端極性＋,－通用有輸入時間常數設置	AFP7X32D2
		64點	MIL連接器	24V DC 公共端極性＋,－通用有輸入時間常數設置	AFP7X64D2
FP7輸出單元	繼電器輸出	16點	端子臺	2A/1點 5A/公共端 16點/1公共端(無繼電器插座)	AFP7Y16R
	晶體管輸出漏型(NPN)	16點	端子臺	負載電流 1.0A 5A/公共端 16點/1公共端	AFP7Y16T
		32點	MIL連接器	負載電流 0.3A 3.2A/1公共端 32點/1公共端	AFP7Y32T
		64點	MIL連接器	負載電流 0.3A 0.1A 混載 3.2A/1公共端 32點/1公共端	AFP7Y64T
	晶體管輸出源型(PNP)	16點	端子臺	負載電流 1.0A 5A/公共端 16點/1公共端	AFP7Y16P
		32點	MIL連接器	負載電流 0.3A 3.2A/公共端 32點/1公共端	AFP7Y32P
		64點	MIL連接器	負載電流 0.3A 0.1A 混載 3.2A/公共端 32點/1公共端	AFP7Y64P
FP7輸入輸出單元	DC輸入晶體管輸出漏型(NPN)	輸入32點出力32點	MIL連接器	輸入：24V DC 32點/1公共端出力：負載電流 0.3A 0.1A 混載 3.2A/1公共端 32點/公共端	AFP7XY64D2T
FP7輸入輸出單元	DC輸入晶體管輸出源型(PNP)	輸入32點出力32點	MIL連接器	輸入:24V DC 32點/1公共端出力:負載電流0.3A 0.1A 混載 3.2A/1公共端 32點/1公共端	AFP7XY64D2P

輸入輸出單元

輸入規格

項目		DC輸入單元
項目		16點型	32點型	64點型
絕緣方式		光耦合器
額定輸入電壓		12～24V DC	24V DC
額定輸入電流		約6mA(24V)	2.7mA
阻抗		3.6kΩ	8.2kΩ
最小ON電壓/最小ON電流		9.6V/2mA	19.2V/2.5mA
最大OFF電壓/最大OFF電流		2.5V/1mA	5V/1.5mA
響應時間	OFF→ON	0.1ms 以下(注1)	0.2ms 以下(注1)
響應時間	ON→OFF	0.2ms 以下(注1)	0.2ms 以下(注1)
公共端方式		8點/1個公共端	32點/1個公共端
工作顯示		16點LED顯示(ON時點亮)	32點LED顯示(ON時點亮)
外部連接方式		端子臺連接(端子螺絲M3)	連接器連接(依據MIL標準40P)	連接器連接(依據MIL標準40P 使用2個)

(注1)：	可變更輸入時間常數切換功能

項目		輸入輸出混合單元(輸入部)	輸入輸出混合單元(輸入部)
項目		DC輸入/漏型	DC輸入/源型
絕緣方式		光耦合器
額定輸入電壓		24V DC
額定輸入電流		2.7mA	3.4mA
阻抗		8.2kΩ	7.5kΩ
最小ON電壓/最小ON電流		19.2V/2.5mA
最大OFF電壓/最大OFF電流		5V/1.5mA
響應時間	OFF→ON	0.2ms 以下(注1)
響應時間	ON→OFF	0.2ms 以下(注1)
公共端方式		32點/1個公共端
工作顯示		32點LED顯示(ON時點亮、SW切換)
外部連接方式		連接器連接(依據MIL標準40P 使用2個)

(注1)：	可變更輸入時間常數切換功能

輸出規格

項目		繼電器輸出單元	晶體管輸出單元				輸入輸出混合單元(輸出部)
		16點型	漏型(NPN開路集電視)			源型(PNP開路集電視)	漏型(NPN開路集電視)
		16點型	16點型	32點型	64點型	16點型	32點型
絕緣方式		繼電器絕緣	光耦合器絕緣			光耦合器絕緣
額定控制容量		2A 250V AC 2A 30V DC	-	-	-	-	-
最小負載		1mA 100mV DC(電阻負載)	-	-	-	-	-
輸出類型		-	集電極開路
額定負載電壓		-	5～24V DC
負載電壓允許范圍		-	4.75～26.4V DC
最大負載電流	0.3A規格 (Y0-7)	-	1A	0.3A (26.4～20.4V DC) 30mA(4.75V DC)	0.3A(20.4～26.4V DC) 30mA(4.75V DC)	1A	0.3A(20.4～26.4V DC) 30mA(4.75V DC)
最大負載電流	0.1A規格 (上述以外)	-	1A	0.3A (26.4～20.4V DC) 30mA(4.75V DC)	0.1A(20.4～26.4V DC) 15mA(4.75V DC)	1A	0.1A(20.4～26.4V DC) 15mA(4.75V DC)
公共段限制		5A	5A	3.2A/1個公共端		5A	3.2A/1個公共端
最大沖擊電流		-	3A	0.6A		3A	0.6A
OFF 狀態泄漏電流		-	1μA以下			1μA以下
ON狀態最大壓降		-	0.5V以下			0.5V以下
響應時間	OFF→ON	約10ms	0.05ms以下 (負載電流0.5mA以上)	0.1ms以下 (負載電流1mA以上)	0.1ms以下 (負載電流2mA以上)	0.05ms以下 (負載電流0.5mA以上)	0.1ms以下 (負載電流2mA以上)
響應時間	ON→OFF	約8ms	0.3ms以下 (負載電流0.5mA以上)	0.3ms以下 (負載電流1mA以上)	0.3ms以下 (負載電流1mA以上)	0.3ms以下 (負載電流0.5mA以上)	0.3ms以下 (負載電流2mA以上)
壽命	機械壽命	2,000萬次以上	-	-	-	-	-
壽命	電氣壽命	10萬次以上	-	-	-	-	-
外部供給電壓	電壓	-	4.75～26.4V DC			4.75～26.4V DC
外部供給電壓	電流 (24V時)	-	70mA	110mA	70mA/コモン	70mA	70mA
浪涌抑制器		緩沖電路 (漏電流0.2mA以下)	穩壓二極管			穩壓二極管
繼電器外殼		-	-	-	-	-	-
斷路保護		-	-			-
公共端方式		16點/1個公共端	16點/1個公共端	32點/1個公共端		16點/1個公共端	32點/1個公共端
工作顯示		16點LED顯示 (ON時亮燈)	16點LED顯示 (ON時亮燈)	32點LED顯示 (ON時亮燈)	32點LED顯示 (ON時亮燈、SW替換)	16點LED顯示 (ON時亮燈)	32點LED顯示 (ON時亮燈、SW替換)
外部連接方式		端子臺連接 (端子螺絲M3)	端子臺連接 (端子螺絲M3)	連接器連接 (依據MIL標準40p)	連接器連接 (依據MIL標準40p 使用2個)	端子臺連接 (端子螺絲M3)	連接器連接 (依據MIL標準40p 使用2個)

返回頁首

項目		晶體管輸出單元		輸入輸出混合單元(輸出部)
		源型(PNP開路集電極)
		32點型	64點型	32點型
絕緣方式		光耦合器絕緣
輸出類型		集電極開路
額度負載電壓		5～24V DC
負載額定運行范圍		4.75～26.4V DC
最大負載電流	0.3A規格 (Y0-7)	0.3A(26.4～20.4V DC) 30mA(4.75V DC)	0.3A(20.4～26.4V DC) 30mA(4.75V DC)
最大負載電流	0.1A規格 (上述以外)	0.3A(26.4～20.4V DC) 30mA(4.75V DC)	0.1A(20.4～26.4V DC) 15mA(4.75V DC)
公共端限制		3.2A/1個端子臺
最大沖擊電流		0.6A
OFF狀態泄漏電流		1μA以下
ON狀態最大壓降		0.5V以下
響應時間	OFF→ON	0.1ms以下(負載電流2mA以上)
響應時間	ON→OFF	0.5ms以下(負載電流2mA以上)
外部供給電壓	電壓	4.75～26.4V DC
外部供給電壓	電流(24V時)	130mA	90mA/個公共端	90mA
浪涌抑制器		穩壓2極管
斷路保護		-
公共端方式		32點/1個公共端
動作顯示		32點LED表示(ON時點亮)	32點LED表示(ON時點亮、SW切換)
外部連接方式		連接器連接 (依據MIL標準40p )	連接器連接 (依據MIL標準40p 使用2個)	連接器連接 (依據MIL標準40p 使用1個)

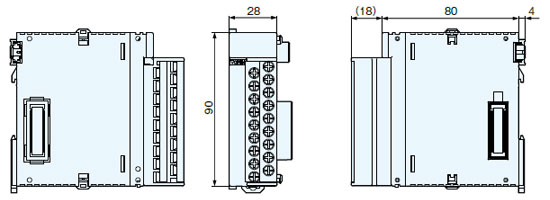

輸入?輸出單元/模擬量輸入?輸出單元

AFP7X16DW
AFP7Y16R
AFP7Y16T
AFP7Y16P
AFP7AD4H
AFP7DA4H
AFP7AD8

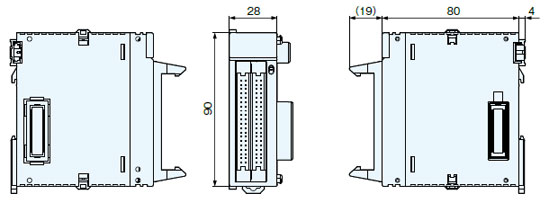

輸入?輸出單元/高速計數單元/位置控制單元/脈沖輸出單元

AFP7X64D2
AFP7Y64T
AFP7Y64P
AFP7XY64D2T
AFP7XY64D2P
AFP7PP04T
AFP7PP04L
AFP7HSC4T
AFP7PG04T
AFP7PG04L

用途

Web服務器功能

塑料大棚/食品工廠情況確認

不去現場，在身邊也能確認室內溫度、濕度以及泵加熱器等的工作情況。

生產線運行狀況/生產記錄管理

能夠確認生產線運行狀況、以及實施生產記錄管理。另外，可以收集多個生產線信息，在一個Web畫面瀏覽。

大樓照明/進、出房間管理

利用Web畫面能夠檢查大樓、公寓等照明情況，以及進出房間情況。

太陽能發電以及蓄電池情況確認

監視太陽能面板、蓄電池電壓、電流值以及蓄電量。有助于確認情況、進行預防維護。

Web服務器功能　通信環境



無需云合同，使用局域網構建系統。可以輕松導入信息的一體化管理。 ※Wi-Fi是Wi-Fi Alliance的注冊商標。 ※Ethernet是富士Xeros株式會社及美國Xerox Corporation的注冊商標。

郵件發送功能（支持SSL）



在長期測試等結束時發送結束通知和結果。



通過智能手機接收每天的發電量數據。

FTP服務器功能



匯總傳感器等的測量數據和檢查設備的結果信息等，實現記錄管理。

FTP客戶端功能（支持SSL）



定期向FTP服務器傳送工廠和辦公室的各種電力數據。



在服務器中存儲生產信息，可以在任意時間進行確認。

可選件

選配件

品名	規格	訂貨產品號
后備電池（FP-X共通）	對日歷定時器工作進行備份的電池	AFPX-BATT

編程軟件

品名		內容	規格	訂貨產品號
Windows版工具軟件 Control FPWIN GR7	中文版	僅對應無密碼功能的CPU	Windows?8.1(32位/64位)/ Windows?8(32位/64位)/ Windows7?(32位/64位)/ Vista/XP SP3	AFPSGR7CN
	日本版	僅對應無密碼功能的CPU		AFPSGR7JP
	英語版	僅對應無密碼功能的CPU		AFPSGR7EN
Windows版工具軟件 Control FPWIN Pro7	日文版英語版中文版韓語版	僅對應無密碼功能的CPU	Windows?8.1(32位/64位)/ Windows8?(32位/64位)/ Windows7?(32位/64位)/ Vista/XP SP3	AFPSPR7A

(注1):	Windows?8.1、Windows?8、Windows?7、Vista、XP是美國微軟公司在美國及其他國家的商標或者注冊商品。

Web畫面創建工具

品名	內容	訂購產品號
Control Web Creator	Windows版。可從本公司Web網站免費下載。請另行購買密鑰。	AFPSWC
密鑰	Control Web Creator的許可密鑰。 1個許可。USB端口用。	AFPSWCKEY

Control Web Creatorza在本公司網站上可進行下載。
※使用下載時，必須登錄「控制機器網站會員」。
>>軟件下載請點擊這里

密鑰 AFPSWCKEY

※制作網站內容時需要。
　利用瀏覽器瀏覽網站內容時不需要。

其他

產品		訂貨產品號
	終端單元(附屬品) FP7 CPU單元及擴展從屬單元里附帶。	AFP7END
	FP7端子臺(附屬品) 端子臺式的輸入輸出單元及模擬量輸入輸出單元里附帶。(5個入)	AFP7TER
	散線連接器(40芯)(附屬品) FP7輸入輸出單元(MIL連接器型)、高速計數單元、位置控制單元、脈沖輸出單元、可編程輸入輸出單元里附帶。(2個入)	AFP2801
	扁平型電纜連接器(40芯) 用于FP7輸入輸出單元(MIL連接器型)、高速計數單元、位置控制單元、脈沖輸出單元、可編程輸入輸出單元。扁平型電纜總括配線時使用。(2個入)	AFP2802
	散線壓接工具晶體管輸出型附屬的連接器在接線時需要。	AXY52000FP

連接器端子

介紹FP7能使用的連接器端子。

Wago Japan（株）

連接器端子型號
?PM-M32P-NR2081（縱向型、極數40P、FP7用電路）

?PM-M32P-2081（橫向型、極數40P 、FP7用電路）
?IM-M2081-40PC-3A-FP（橫向型、極數40P、一對一電路）

電纜型號（MIL40P→MIL40P）
?PM-MM40SS-F□M（軟電纜）
?PM-MM40SU-F□M（軟電纜）
?PM-MM40SS-F□M-S（軟電纜／防護罩）
?PM-MM40SU-F□M-S（軟電纜／防護罩）
?PM-MM40SU-E□M（Easy電纜）

※1:	「SS」和「SU」是面向PLC方面MIL極性插口不同的電纜。
※2:	軟電纜的“□”里可帶入以m為單位的長度。（可對應0.1m單位） 1m例：PM-MM40SU-F1M、2.5m例：PM-MM40SU-F2.5M
※3:	Easy電纜的“□”里可加入0.3、0.5、1、1.5、2、3、5中的任何數字。

關于連接器端子的相關問題敬請咨Wago Japan(株)。
URL：http://www.wago.co.jp/

東洋技研(株)製
PCN7-1H40(壓接端子式、極數40P)
電纜：KB40N-1H1H-※MB(AWG28、無保護罩)
※電纜長：0.5/1/1.5/2(m)
