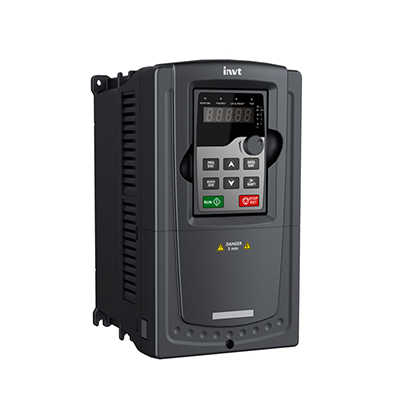

Goodrive300-19系列起重機專用開環矢量變頻器
Goodrive300-19是針對起重類負載特性及控制要求專門研發的一款起重專用開環矢量變頻器。主要應用于電動葫蘆、卷揚機、門式起重機、橋式起重機、礦用提升機等起重機械。
編 號：10616746700
型 號：Goodrive300-19系列起重機專用開環矢量變頻器
品 牌： INVT（英威騰）
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
Goodrive300-19是針對起重類負載特性及控制要求專門研發的一款起重專用開環矢量變頻器。主要應用于電動葫蘆、卷揚機、門式起重機、橋式起重機、礦用提升機等起重機械。
● 安全
完善的起重專用抱閘邏輯控制和數十種故障保護功能，讓設備遠離危險；
● 易用
具有起重機專用操作模式，根據起重用戶操作習慣進行變頻器設置，調試簡單，維護方便；
● 性能優異
采用美32位DSP控制系統及國際最領先的無速度傳感器矢量控制技術，可滿足客戶各種高性能應用的需求；
● 可靠
按歐洲CE標準進行產品設計與驗證，具有超出同類產品的惡劣電網、溫度、濕度和粉塵的適應能力。
| 功能描述 | 規格指標 | |
| 功率輸入 | 輸入電壓（V） | AC 3PH 380V(-15%)～440V(+10%) |
| 輸入電流（A） | 請參考"額定值" | |
| 輸入頻率（Hz） | 50Hz或60Hz，允許范圍47~63Hz | |
| 功率輸出 | 輸出電壓（V） | 0~輸入電壓 |
| 輸出電流（A） | 請參考"額定值" | |
| 輸出功率（kW） | 請參考"額定值" | |
| 輸出頻率（Hz） | 0~400Hz | |
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG矢量控制模式 |
| 電機類型 | 異步電機 | |
| 調速比 | 1：200（SVC） | |
| 速度控制精度 | ±0.2%（無PG矢量控制） | |
| 速度波動 | ± 0.3%（無PG矢量控制） | |
| 轉矩響應 | <20ms（無PG矢量控制） | |
| 轉矩控制精度 | 10%（無PG矢量控制） | |
| 起動轉矩 | 0.25Hz/150%（無PG矢量控制） | |
| 過載能力 | 150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒 | |
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、MODBUS通訊設定等。 實現設定的組合和設定通道的切換。 |
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 故障保護功能 | 提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 | |
| 專用功能 | 起重專用抱閘功能、操作桿零位檢測功能、轉矩驗證功能、抱閘接觸器控制、短路制動 | |
| 起重機專用操作模式 | 包括操縱桿模式、遙控模式、電動電位器模式、分級式操縱桿給定模式、分級式遙控桿給定模式 | |
| 轉速追蹤再起動功能 | 實現對旋轉中的電機的無沖擊平滑起動 注意：4kW（含）以上具有該功能。 | |
| 外圍接口 | 端子模擬量輸入分辯率 | 不大于20mV |
| 端子開關量輸入分辯率 | 不大于2ms | |
| 模擬輸入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 數字輸入 | 8路普通輸入，最大頻率1kHz，內部阻抗：3.3kΩ； 1路高速輸入，最大頻率50kHz | |
| 數字輸出 | 1路高速脈沖輸出，最大頻率50kHz； 1路Y端子開路集電極輸出 | |
| 繼電器輸出 | 兩路可編程繼電器輸出 RO1A常開，RO1B常閉，RO1C公共端 RO2A常開，RO2B常閉，RO2C公共端 觸點容量：3A/AC250V，1A/DC30V | |
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 平均無故障時間 | 2年（25度環境溫度） | |
| 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | |
| 制動單元 | 380V 30kW（含）以下內置，380V 37kW（含）以上選配外置 | |
| EMC濾波器 | 內置C3濾波器：滿足IEC61800-3 C3等級要求 可選配外置濾波器：滿足IEC61800-3 C2等級要求 | |
| 功能描述 | 規格指標 | |
| 功率輸入 | 輸入電壓（V） | AC 3PH 380V(-15%)～440V(+10%) |
| 輸入電流（A） | 請參考"額定值" | |
| 輸入頻率（Hz） | 50Hz或60Hz，允許范圍47~63Hz | |
| 功率輸出 | 輸出電壓（V） | 0~輸入電壓 |
| 輸出電流（A） | 請參考"額定值" | |
| 輸出功率（kW） | 請參考"額定值" | |
| 輸出頻率（Hz） | 0~400Hz | |
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG矢量控制模式 |
| 電機類型 | 異步電機 | |
| 調速比 | 1：200（SVC） | |
| 速度控制精度 | ±0.2%（無PG矢量控制） | |
| 速度波動 | ± 0.3%（無PG矢量控制） | |
| 轉矩響應 | <20ms（無PG矢量控制） | |
| 轉矩控制精度 | 10%（無PG矢量控制） | |
| 起動轉矩 | 0.25Hz/150%（無PG矢量控制） | |
| 過載能力 | 150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒 | |
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、MODBUS通訊設定等。 實現設定的組合和設定通道的切換。 |
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 故障保護功能 | 提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 | |
| 專用功能 | 起重專用抱閘功能、操作桿零位檢測功能、轉矩驗證功能、抱閘接觸器控制、短路制動 | |
| 起重機專用操作模式 | 包括操縱桿模式、遙控模式、電動電位器模式、分級式操縱桿給定模式、分級式遙控桿給定模式 | |
| 轉速追蹤再起動功能 | 實現對旋轉中的電機的無沖擊平滑起動 注意：4kW（含）以上具有該功能。 | |
| 外圍接口 | 端子模擬量輸入分辯率 | 不大于20mV |
| 端子開關量輸入分辯率 | 不大于2ms | |
| 模擬輸入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 數字輸入 | 8路普通輸入，最大頻率1kHz，內部阻抗：3.3kΩ； 1路高速輸入，最大頻率50kHz | |
| 數字輸出 | 1路高速脈沖輸出，最大頻率50kHz； 1路Y端子開路集電極輸出 | |
| 繼電器輸出 | 兩路可編程繼電器輸出 RO1A常開，RO1B常閉，RO1C公共端 RO2A常開，RO2B常閉，RO2C公共端 觸點容量：3A/AC250V，1A/DC30V | |
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 平均無故障時間 | 2年（25度環境溫度） | |
| 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | |
| 制動單元 | 380V 30kW（含）以下內置，380V 37kW（含）以上選配外置 | |
| EMC濾波器 | 內置C3濾波器：滿足IEC61800-3 C3等級要求 可選配外置濾波器：滿足IEC61800-3 C2等級要求 | |
