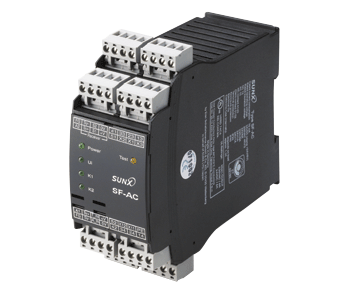

PNP(相當)輸出型光幕用安全繼電器單元 SF-AC
安全繼電器單元
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
|
 ※1
|
 ※2
|
| ※1 | 機械指令?低電壓指令?EMC指令 |
|---|---|
| ※2 | Listing認證 |
特點
支持控制類別4
安全繼電器單元SF-AC可以和SF4B系列／SF4-AH系列／SF2-EH系列PNP(相當)輸出型搭配使用，控制類別達到4 、和SF2-A系列／SF2-N系列的PNP輸出型搭配使用控制類別可達2。
采用可拆卸式端子臺，削減維護工時
|
端子臺為可拆卸式，因此可在繼電器單元安裝到控制柜的狀態下直接進行接線。更換繼電器單元時，也可保留接線，只需替換端子臺。 |
|

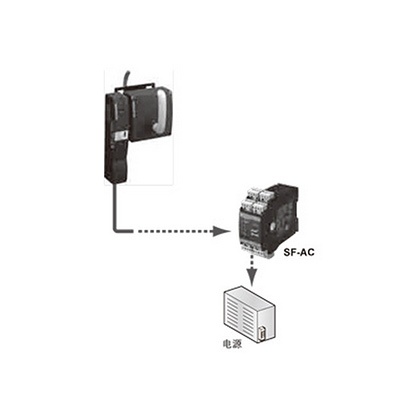

無需使用中繼端子臺
SF-AC中配備有電源端子和警報輸入、測試輸入用端子，因此無需使用中繼端子臺。
|

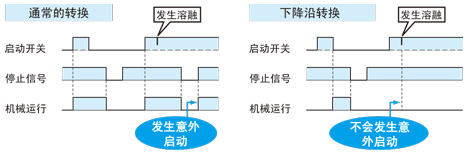

防止啟動開關溶融所引起的意外啟動
配備有下降沿轉換功能，通過啟動開關的下降沿來使信號有效。可避免啟動開關發生溶融時所引起的“意外啟動”
|

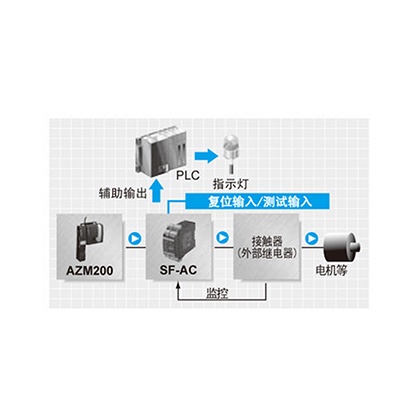

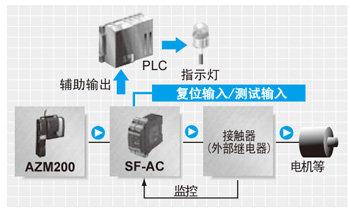

配備有2通道的輔助輸出
|
配備有與AZM200的安全輸出相聯動的輔助輸出以及與診斷輸出(非安全輸出)相聯動的警報輸出。可對AZM200的動作進行監控。 |
|
高速響應10ms
作為繼電器輸出，實現了最高級別的10ms響應時間。
INFORMATION
?安全機器選型指南

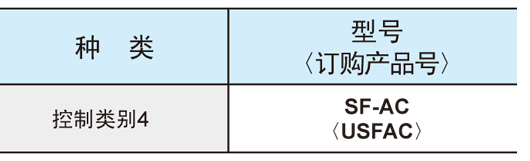

種類
|
規格
| 型號 | SF-AC | |
|
可連接 光幕 |
PNP輸出(相當)的光幕傳感器(SF4B-□、SF4-AH□、SF2-A□-PN、SF2-N□-PN、SF2-EH□) | |
| 規格 | EN 954-1、EN 60204-1、GS-ET-20 | |
| 控制類別 | 最高支持ISO 13849-1：1999(EN 954-1：1997)的類別4 | |
| 電源電壓 | 24V DC ±10% 脈動P-P10%以下 | |
| 消耗功率 | 約1.7W(連接機器的消耗功率除外) | |
| 光幕用供給電源 | 24V DC±10% | |
| 保險絲額定值 | 內置電子保險絲，切斷電流1.1A以上，斷電后復位 | |
| OSSD輸入 | PNP晶體管2輸入(S1、S2) | |
| 安全輸出 | NO觸點×3(13-14、23-24、33-34) | |
| 使用類別 | AC-15、DC-13(EN 60947-5-1) | |
|
額定工作電流(Ie)(注2) /額定工作電壓(Ue) |
6A/230V AC、6A/30V DC、電阻負載 | |
| 觸點材質/觸點 | 銀氧化錫(AgSnO)、自清潔、強制工作 | |
| 觸點接觸電阻 | 100mΩ以下(初始値) | |
| 觸點保護保險絲額定 | 6A(慢熔保險絲) | |
| 機械壽命 | 1,000萬次(通斷頻率180次/分鐘) | |
| 電氣壽命 | 10萬次(通斷頻率20次/分鐘鐘、額定負載下) | |
| 工作時間 | 40ms以下(自動復位)、50ms(手動復位) | |
| 響應時間(復位時間) | 10ms以下 | |
| 輔助輸出 | NC觸點×1(41-42) | |
| 開閉容量 | 1A/24V DC | |
| 觸點保護保險絲額定 | 1A(慢熔保險絲) | |
| 警報輸出 | NC接點×1(51-52)(與非安全觸點、警報輸入聯動)(注3) | |
| 開閉容量 | 最大1A/24V DC、最小5mA/24V DC | |
| 觸點保護保險絲額定 | 1A(慢熔保險絲) | |
|
指 示 燈 |
電源(Power) | 綠色LED(通電時亮燈) |
| 內部電路動作(Ui) | 綠色LED(接通電源時、且電子保險絲正常時亮燈) | |
|
K1/K2繼電器動作 (K1/K2) |
綠色LED×2(安全輸出“閉”時亮燈) | |
| 測試輸入(Test) | 黃色LED(X11-X12“開”時亮燈) | |
| 外部繼電器監控功能 | 配備 | |
| 下降沿轉換功能 | 配備 | |
| 交叉短路監控功能 | - | |
| 測試輸入極性切換功能 | 配備(可使用內部開關將測試輸入的極性切換為“PNP”或者“NPN”) | |
| 過電壓等級 | Ⅲ | |
| 額定沖擊耐受電壓(Uimp) | 4kV | |
| 污染度 | 2 | |
|
耐 環 境 性 |
保護構造 | IP40(端子部:IP20) |
| 使用環境溫度 | -10?+55℃、存儲：-10?+55℃ | |
| 使用環境濕度 | 35?85%RH 、存儲：35?85%RH | |
| 耐振動 | 耐久10?55Hz 雙向振幅0.35mm X,Y和Z方向各3次(未通電時) | |
| 耐沖擊 | 15G(約150m/s2) 沖擊作用時間11ms | |
| 外殼材質 | 聚碳酸酯 | |
| 連接方式 | 可裝拆式歐洲端子 | |
| 鎖緊扭矩 | 0.6N?m | |
| 配線電纜 | 0.2?2.5mm2?[包括單線或者金屬箍(套管)端子] | |
| 安裝 | 適用于35mm寬DIN導軌(EN 50022) | |
| 重量 | 主機重量：約460g | |
(注1)：未進行指定的測量條件為使用環境溫度=+20℃。
(注2)：在使用環境溫度為+45℃以上的環境下使用時，由于存在電流限制，因此請參照“降額”項的內容。
(注3)：連接機器發出的警報輸入置ON時，警報輸出變為“開”。

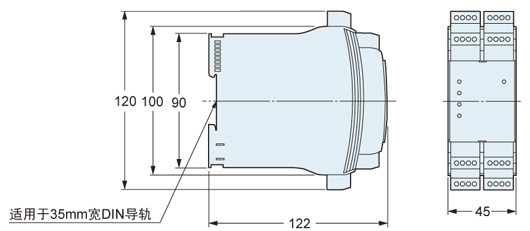

尺寸圖
- 單位mm
SF-AC
PNP(相當)輸出型光幕用安全繼電器單元
|
