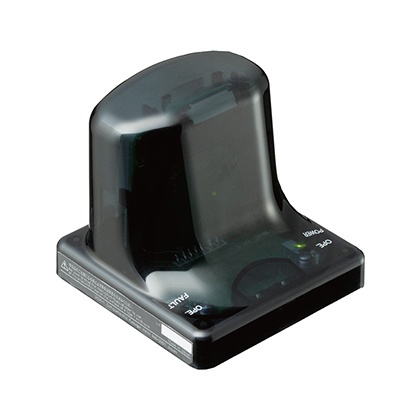

光線式起動開關 SW-100系列 SW-101
符合人體工程學的易操作型起動開關
編 號：101460936
型 號：SW-101
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
符合人體工程學的易操作型起動開關
|
 ※1
|
 ※2
|
|
| ※1 | EMC指定適用 |
|---|---|
| ※2 | Listing認證 |
特點
■安全使用
使用光幕傳感器時請事先確認系統的安全性、是否滿足以下控制系統的構成。
>>光幕傳感器的使用注意事項

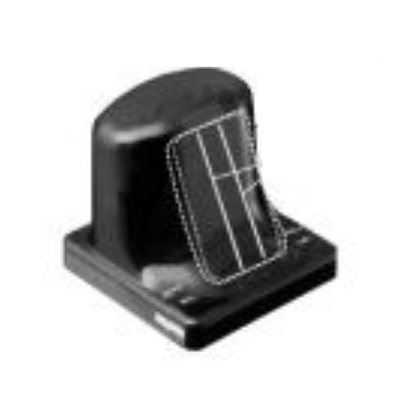

操作方便、手部無需任何負擔，符合人體工程學的新型開關。 [SW-101]
本產品為光線式(2光軸)開關，操作時手只需輕輕接觸檢測面，即可產生遮光效果使裝置起動。
|
![輕觸式開關操作 [SW-101]](/uploads/2015/10/202312338809.jpg)

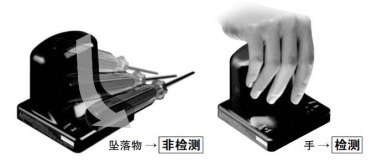

減少因物體掉落引起的誤動作 [SW-101]
|
對反應時間作略微延遲的設定，在物體滾落的瞬間使開關不會反應，手接觸開關時才會動作，從而可避免因物體掉落而導致的誤動作。 |
![減少因物體掉落引起的誤動作 [SW-101]](/uploads/2015/10/202312332796.jpg)
|

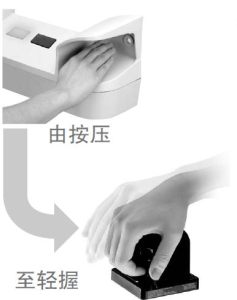

符合ISO 13851(JIS B 9712)的雙手操作控制裝置所需的 防止功能異常要求事項的開關[SW-111]
|
|
■帶護欄設計，可防止誤動作 |
|

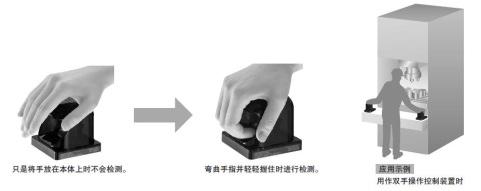

可有效控制起動 [SW-111]
將手置于SW-111本體上時，不會進行檢測。 彎曲手指并輕輕握住時才會進行檢測，因此可有效控制起動。
|
![可有效控制起動 [SW-111]](/uploads/2015/10/202312337398.jpg)

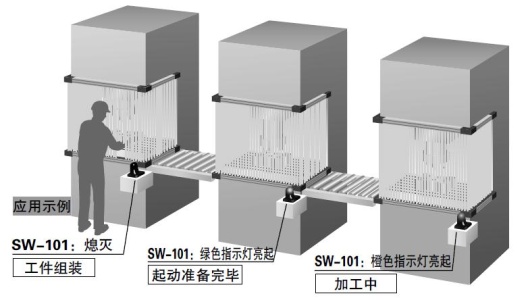

配備外部輸入指示燈
配備2個系統(雙色)外部輸入指示燈，可用于作業指示燈等各種用途。
|

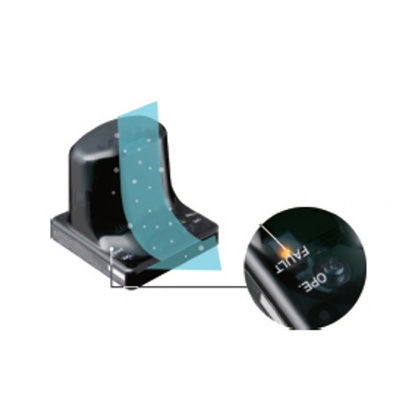

防止因污跡引起誤動作
如果因沾染灰塵等引起遮光狀態持續10秒以上時，即為無效，并亮起異常指示燈(黃色)。
|
采用長壽命光MOS繼電器
由于輸出采用光MOS繼電器，因此1個開關既可適應公共負極電路又可適應公共正極電路。 而且，無需像有接點型繼電器那樣定期更換。
規格
| 種類 | 光線式起動開關 | ||
| ? | 帶護欄 | ||
| 型號 | SW-101 | SW-111 | |
| 檢測方式 | 透過型光電傳感器式(2光軸) | ||
| 適用標準 | CSA 22.2 No.14、CSA 22.2 No.0.8、ANSI/NFPA 79、UL 508、EN 60947-5-2(僅限EMC) | ||
| 電源電壓 | 12～24V DC±10％ 脈動P-P10％以下 | ||
| 消耗電流 | 100mA以下(不包括外部連接負載) | ||
| 輸出 |
半導體光MOS繼電器輸出×3 ?最大負載電流：100ｍA ?外加電壓：30V DC以下 ?剩余電壓：1.5V以下(負載電流為100mA時) |
||
| 輸出動作 |
輸出1：檢測時(遮光時)OFF/非檢測時(入光時)ON 輸出2/3：檢測時(遮光時)ON/非檢測時(入光時)OFF |
||
| 短路保護 | 配備 | ||
| 反應時間 | 檢測時：100ms以下、非檢測時：50ms以下 | ||
| 遮光時間監視功能 | 通過端子間的短路進行有效、無效的切換(短路時無效) | ||
| 外部輸入 |
0～1V或10V～+V：有效(外部輸入指示燈亮起) 4～6V或斷開：無效(外部輸入指示燈熄滅) |
||
|
指 示 燈 |
電源指示燈(POWER) | 綠色LED(通電時亮起) | |
| 工作狀態指示燈(OPE.) | 綠色LED(檢測時亮起) | ||
| 外部輸入指示燈1 | 綠色LED(外部輸入1有效時亮起) | ||
| 外部輸入指示燈2 | 橙色LED(外部輸入2有效時亮起) | ||
| 異常指示燈(FAULT) | 黃色LED(異常時亮起或閃爍) | ||
|
環 境 性 能 |
保護構造 | IP65(IEC)、TYPE 1(UL 50)(端子部除外) | |
| 使用環境溫度 | -25～+50℃(注意不可結露、結冰)，存儲時：-30～+70℃ | ||
| 使用環境濕度 | 30～85％RH、存儲時：30～85％RH | ||
| 使用環境照明度 | 白熾燈：受光面照明度3,000lx以下 | ||
| 耐電壓 | AC1,000V １分鐘 所有電源連接端子與外殼之間 | ||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表 | ||
| 耐振動 | 頻率10～500Hz 雙振幅3mm X,Y和Z方向各2小時 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | |
| 耐沖擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | ||
| 可裝拆式端子 | 連接器部 | 3.5mm間距 2階梯式插座：12極 | |
| 端子部 | 3.5mm間距 彈簧壓緊端子：6極×2(Phoenix Contact公司制造 FMC1,5/6-ST-3,5) | ||
| 配線電纜 | 0.2?1.5mm2?[包括單芯線或套箍(插片)端子] | ||
| 最大電纜長度 |
最長20m(0.2?0.3mm2的電纜) 最長100m(0.3～1.5mm2的電纜) |
||
| 材質 | 外殼：聚碳酸酯、聚酯，O形圈：硅橡膠，安裝螺母：PBT，安裝襯墊：硅橡膠 | ||
| 重量 | 本體重量：約130g，包裝重量：約200g | 本體重量：約150g，包裝重量：約220g | |
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。

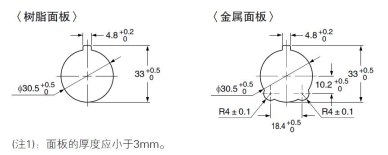

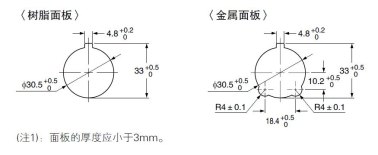

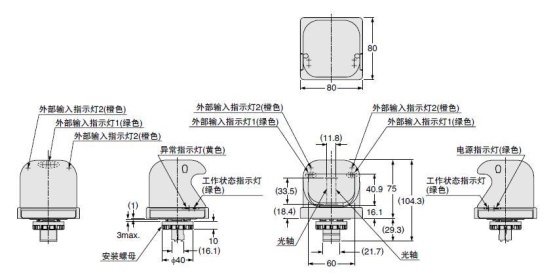

尺寸圖
- 單位mm
SW-101
光線式起動開關
|
|
|

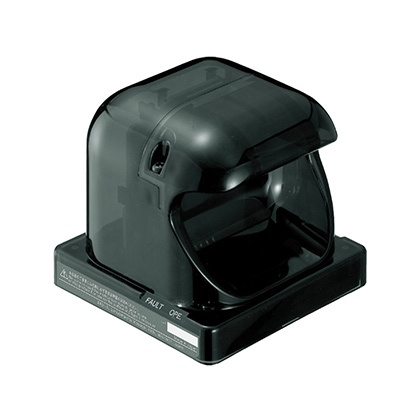

SW-111
光線式起動開關
|
|
|
