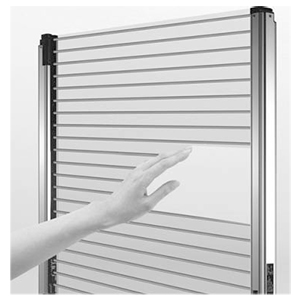

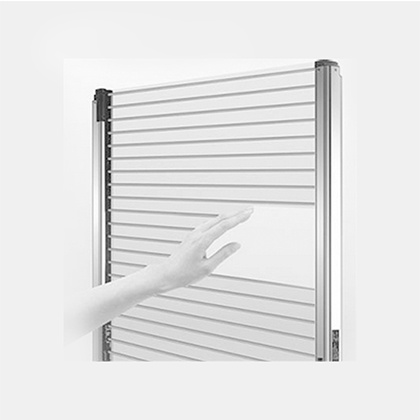

光幕傳感器[Type2 PLc SIL1] SF2B Ver.2

Type2安全解決方案

編號：101451955

型號：SF2B Ver.2

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

Type2安全解決方案

※1

※2

※3

※1	機械·EMC指定
※2	Listing認證
※3	可對應控制范圍2

特點

■版本升級的通知
從2009年1月生產的部分起，版本變更為2.0。
保護構造：IP65<舊> → IP65/IP67(IEC、JIS)<新>

關于版本情報請確認產品的標牌。

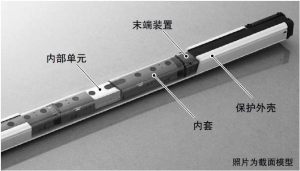

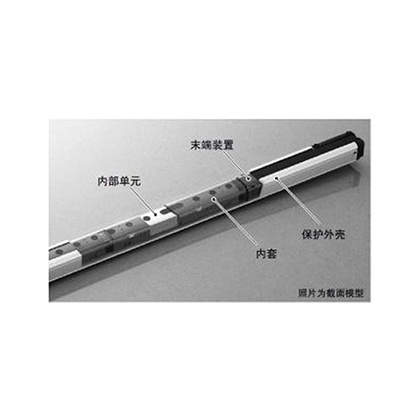

采用減少接縫的無縫結構，達到保護構造IP67^※

光幕傳感器SF2B系列通過筒狀內套保護內部單元。盡可能消除了單元和透鏡面等部位的縫隙(接縫)，使油霧和粉塵等無法侵入。

※版本2.0以上

備有檢測高度168mm～1,912mm的豐富調節范圍

根據最小檢測物體的大小不同，備有2種類型。

最小檢測物體?27mm (光軸間距20mm)

最小檢測物體?47mm (光軸間距40mm)

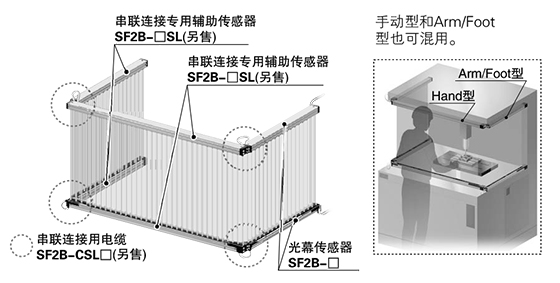

最多可串聯連接3套

光幕傳感器上連接串聯連接專用輔助傳感器(另售)時，最多可串聯連接3套(光軸總數最多為128個。但SF2B-A□連接2套時為96個光軸，連接3套時為64個光軸)。

光幕傳感器和串聯連接專用輔助傳感器(另售)是不同型號。串聯連接時，請務必使用另售的串聯連接專用輔助傳感器和串聯連接用電纜。
SF2B-H8-□及SF2B-A4-□無法串聯連接。

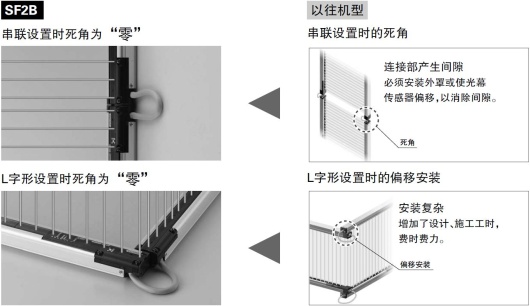

死角為“零”

本體長度＝檢測高度，因此可高效安裝。
實現無死角的檢測區域。串聯連接時，光幕傳感器之間的接縫處，不會因死角而產生危險的開口部。可構建更簡單且緊湊的裝置。

(注1)：SF2B-H8-□及SF2B-A4-□無法串聯連接。

無需防干擾電線即可減少相互干擾

自動轉換光幕傳感器的掃描時間，減少相互干擾。

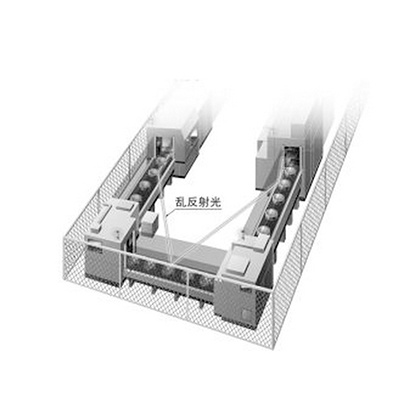

減少干擾光引起的誤動作

采用雙重掃描方式^※、重試處理等神視獨創新功能，可以降低外圍設備帶來的瞬間干擾光的影響。
※日本已取得使用新案

故障內容一目了然！配備數字式故障指示燈

經常檢查光幕傳感器電纜的誤配線、斷線、短路及內部電路異常或異常入光等故障。萬一發生問題時，也能通過數字指示告知故障內容。發生故障及維護時，通過電話等即可順利進行技術支持。

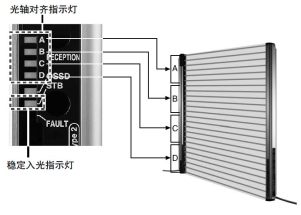

一眼就可確認入光位置的光軸對齊指示燈

光軸對齊指示燈將光幕傳感器的光軸分成4等分顯示。光軸對齊的部分依次亮紅燈，如果所有光軸都入光則所有的LED均亮綠燈。再加上入光量有足夠余量時亮起的入光指示燈(STB.)，可更穩定地進行設置。

※使用互換電纜SF2B-CB05-B時不可使用投光器的光軸對齊指示燈。

備有以往光幕傳感器的互換電纜和互換安裝支架

直接使用現有的安裝孔和連接電纜，即可將光幕傳感器SF2-A/SF2-N系列(停產產品)及區域傳感器NA40系列、SF1-N系列(停產產品)替換為SF2B系列。

可選擇的安全電路

光幕傳感器本體上內置外部設備的監控功能(繼電器熔敷監視等)。對于未使用安全繼電器單元的光幕傳感器，有助于在其周邊構建安全電路，從而降低構件成本、減小控制柜體積。此外，由于使用連接器連接控制單元，也可選擇簡單構建、簡單施工安全電路的方法。

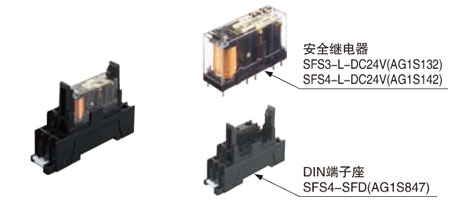

安全繼電器推薦商品指南

●安全繼電器
Panasonic(株)生產

?SF繼電器窄長型
SFS3-L-DC24V（AG1S132）
SFS4-L-DC24V（AG1S142）
?DIN端子臺
SFS4-SFD（AG1S847）［4極用］
SFS6-SFD（AG1S867）［6極用］

關于推薦品的詳細情況，敬請聯系我們

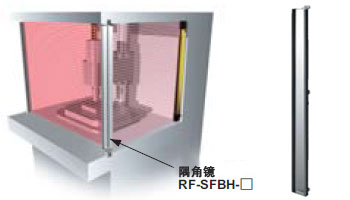

通過使用隅角鏡，大幅削減成本

使用1面隅角鏡可省下1套光幕傳感器和外圍安全電路。可以大幅降低成本、節省配線。控制類別也不會發生變化。

要將光幕傳感器設置L字形，U字形需要2套或3套光幕傳感器，但若用隅角鏡反射光，1套光幕傳感器也能設置L字形、U字形光幕傳感器。

種類

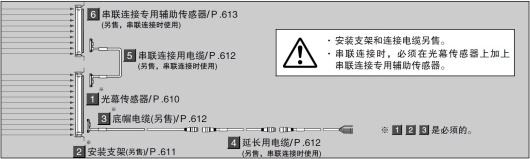

商品構成

【1】光幕傳感器

光幕傳感器本體不附帶安裝支架和底帽電纜，請另行訂購。

Hand型最小檢測物體?27mm(光軸20mm間距)

形狀	檢測距離	型號		光軸數	檢測高度 (防護高度)
形狀	檢測距離	NPN輸出型	PNP輸出型	光軸數	檢測高度 (防護高度)
	0.2～13m (使用互換電纜 SF2B-CB05-B 時：0.2～5m)	SF2B-H8-N(注2)	SF2B-H8-P(注2)	8	168
		SF2B-H12-N	SF2B-H12-P	12	232
		SF2B-H16-N	SF2B-H16-P	16	312

規格

個別規格 [SF2B-H□ Hand型]

種類		最小檢測物體φ27mm(20mm間距)
型號	NPN輸出	SF2B -H8 -N	SF2B -H12 -N	SF2B -H16 -N	SF2B -H20 -N	SF2B -H24 -N	SF2B -H28 -N
型號	PNP輸出	SF2B -H8 -P	SF2B -H12 -P	SF2B -H16 -P	SF2B -H20 -P	SF2B -H24 -P	SF2B -H28 -P
光軸數		8	12	16	20	24	28
光軸間距		20mm
檢測高度 (防護高度)		168 mm	232 mm	312 mm	392 mm	472 mm	552 mm
消耗電流		投光器：40mA以下受光器：50mA以下		投光器：40mA以下受光器：60mA以下		投光器：50mA以下受光器：70mA以下
重量 (投?受光器合計)		本體重量：約170g	本體重量：約280g	本體重量：約400g	本體重量：約510g	本體重量：約610g	本體重量：約720g

種類		最小檢測物體φ27mm(20mm間距)
型號	NPN輸出	SF2B -H32 -N	SF2B -H36 -N	SF2B -H40 -N	SF2B -H48 -N	SF2B -H56 -N	SF2B -H64 -N
型號	PNP輸出	SF2B -H32 -P	SF2B -H36 -P	SF2B -H40 -P	SF2B -H48 -P	SF2B -H56 -P	SF2B -H64 -P
光軸數		32	36	40	48	56	64
光軸間距		20mm
檢測高度 (防護高度)		632 mm	712 mm	792 mm	952 mm	1,112 mm	1,272 mm
消耗電流		投光器：50mA以下受光器：80mA以下		投光器：60mA以下受光器：90mA以下		投光器：65mA以下受光器：110mA以下
重量 (投?受光器合計)		本體重量：約830g	本體重量：約930g	本體重量：約1,000g	本體重量：約1,300g	本體重量：約1,500g	本體重量：約1,700g

種類		最小檢測物體φ27mm(20mm間距)
型號	NPN輸出	SF2B -H72 -N	SF2B -H80 -N	SF2B -H88 -N	SF2B -H96 -N
	PNP輸出	SF2B -H72 -P	SF2B -H80 -P	SF2B -H88 -P	SF2B -H96 -P
光軸數		72	80	88	96
光軸間距		20mm
檢測高度 (防護高度)		1,432 mm	1,592 mm	1,752 mm	1,912 mm
消耗電流		投光器：70mA以下受光器：130mA以下		投光器：80mA以下受光器：150mA以下
重量 (投?受光器合計)		本體重量：約1,900g	本體重量：約2,100g	本體重量：約2,300g	本體重量：約2,500g

(注1)：無指定時的測量條件為使用環境溫度＝+20℃。

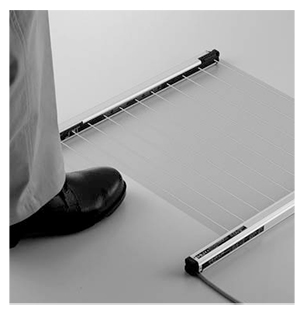

個別規格 [SF2B-A□ Arm/Foot型]

種類		最小檢測物體φ47mm(40mm間距)
型號	NPN輸出	SF2B -A4 -N	SF2B -A6 -N	SF2B -A8 -N	SF2B -A10 -N	SF2B -A12 -N	SF2B -A14 -N
型號	PNP輸出	SF2B -A4 -P	SF2B -A6 -P	SF2B -A8 -P	SF2B -A10 -P	SF2B -A12 -P	SF2B -A14 -P
光軸數		4	6	8	10	12

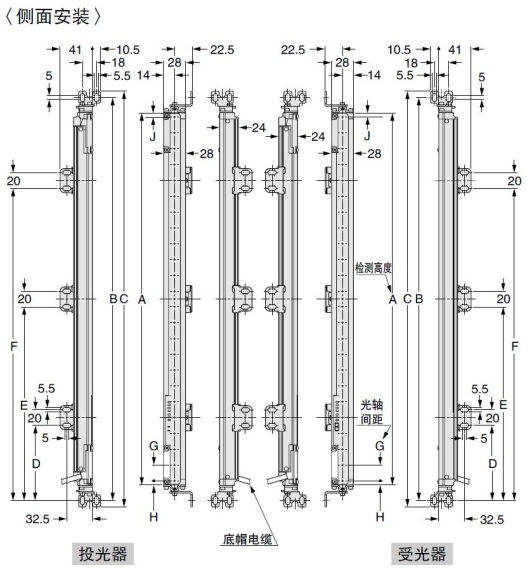

尺寸圖

單位mm

SF2B-□　SF2B-□SL

光幕傳感器
安裝支架安裝圖
下圖所示為安裝了標準安裝支架MS-SF2B-1(另售)與中間支撐支架MS-SF2B-2(光幕傳感器里附帶)后的狀態。

(注1)：傳感器附帶中間支撐支架MS-SF2B-2。附帶的個數因產品而異。
(注2)：SF2B-H8(SL)(-□)和SF2B-A4(SL)(-□)上沒有配備端帽(串聯連接用連接器)。

型號		A	B	C	D	E	F
SF2B-H8(SL)(-□)	SF2B-A4(SL)(-□)	168	207	223	-	-	-
SF2B-H12(SL)(-□)	SF2B-A6(SL)(-□)	232	270	286	-	-	-
SF2B-H16(SL)(-□)	SF2B-A8(SL)(-□)

可選件

光幕傳感器專用控制單元

品名	形狀	型號	內容
品名	形狀	型號	適用電纜	?
連接器連接控制單元		SF-C11	SF2B-CB□ SFB-CCJ10□	通過附帶8芯連接器電纜與光幕傳感器連接。高支持控制類別4(與SF2B系列的組合為控制類別2)。
薄型控制單元		SF-C13	SF2B-CCB□ SFB-CC□	通過散裝線電纜與光幕傳感器連接。最高支持控制類別4(與SF2B系列的組合為控制類別2)。

(注1)：	光幕傳感器專用控制單元的詳情請參照SF-C10。

正面保護罩

?FC-SF2BH-□
保護光幕傳感器的檢測面不受飛濺物和油、水等飛散物的損傷。使用正面保護罩會使檢測距離縮短。

適用光軸數		型號
Hand	Arm/Foot	型號
8	4	FC-SF2BH-8
12	6	FC-SF2BH-12
16	8	FC-SF2BH-16
20	10	FC-SF2BH-20
24	12	FC-SF2BH-24
28	14	FC-SF2BH-28
32	16	FC-SF2BH-32
36	18	FC-SF2BH-36
40	20	FC-SF2BH-40
48	24	FC-SF2BH-48
56	28	FC-SF2BH-56
64	32	FC-SF2BH-64
72	36	FC-SF2BH-72
80	40	FC-SF2BH-80
88	44	FC-SF2BH-88
96	48	FC-SF2BH-96

(注1)：	以上型號是指單件，而非套件。安裝在投光器和受光器上時需要2個。

[檢測距離]

?	檢測距離(有效距離)(注1)
?	?	使用SF2B-CB05-B時
僅安裝投光器	0.2～11.5m	0.2～4.5m
僅安裝受光器	0.2～11.5m	0.2～4.5m
兩側安裝投光器和受光器	0.2～10.0m	0.2～4.0m

(注1)：	檢測距離是在投光器和受光器之間可設定的范圍。

隅角鏡

適用光軸數		形狀	型號	有效反射面
Hand	Arm	形狀	型號	有效反射面
8	4		RF-SFBH-8	173×72mm
12	6		RF-SFBH-12	236×72mm
16	8		RF-SFBH-16	316×72mm
20	10		RF-SFBH-20	396×72mm
24	12		RF-SFBH-24	476×72mm
28	14		RF-SFBH-28	556×72mm
32	16		RF-SFBH-32	636×72mm
36	18		RF-SFBH-36	716×72mm
40	20		RF-SFBH-40	796×72mm
48	24		RF-SFBH-48	956×72mm
56	28		RF-SFBH-56	1,116×72mm
64	32		RF-SFBH-64	1,276×72mm
72	36		RF-SFBH-72	1,436×72mm
80	40		RF-SFBH-80	1,596×72mm
88	44		RF-SFBH-88	1,756×72mm
96	48		RF-SFBH-96	1,916×72mm

(注1)：	請注意以上型號是指單件。

其他

品名	型號	內容
測試桿 ?47	SF2B-TR47	日常檢查用最小檢測物體(φ47mm)、Arm/Foot型(最小檢測物體φ47mm)用
光軸調整器	SF-LAT-2B	通過易于辨識的激光，光軸對齊很容易。 [主要規格] ?電源電壓：3V ?電池：1.5V(5號堿性干電池)×2節(可更換) ?電池壽命：連續使用約30小時(ア堿性干電池、使用環境溫度＝+25℃) ?光源：紅色半導體激光 2級2(IEC/JIS/FDA)(最大輸出：1mW投光波峰波長：650nm) 使用環境溫度：0～+40℃(注意不可結露) ?材質：ABS(本體外殼)鋁(安裝部) ?本體重量：約200g(包括干電池) ?附件：5號堿性干電池2節
光幕傳感器大型指示燈	SF-IND-2	由于與光幕傳感器的輔助輸出連接，可從各角度確認檢測狀態。 [主要規格] ?電源電壓：24V DC±15％ ·消耗電流：12mA以下 ?指示燈：橙色LED(使用8個)[外部接點ON時亮起] ?使用環境溫度：-10～+55℃(注意不可結露、結冰) ?材質：POM(外殼)、聚碳酸酯(外罩)、SPCC(支架部) 電纜：截面積為0.3mm2的2芯橡皮電纜，長3m ?本體重量：約70g(包括支架部) [輸入、輸出電路圖] <與NPN輸出型連接時> <與PNP輸出型連接時>

光軸調整器

SF-LAT-2B

光幕傳感器大型指示燈

SF-IND-2

安裝在光幕傳感器的頂端。
將光幕傳感器本體的安裝支架(MS-SF2B-1/4/5)和SF-IND-2附屬的安裝支架固定在一起。

安全繼電器推薦產品指南

松下生產
型式名：SF系列

注意：關于推薦品的詳情，請向松下

咨詢。

種類	帶LED指示燈
型號	SFS3-L-DC24V	SFS4-L-DC24V
訂貨產品號	AG1S132	AG1S142
觸點構成	3a1b	4a2b
額定控制容量	6A／250V AC、6A／30V DC
最小適用負載	1mA／5V DC
線圈額定值	15mA／24V DC	20.8mA／24V DC
額定消耗功率	360mW	500mW
工作時間	20ms以下
復位時間	20ms以下
使用環境溫度	-40～+85℃(濕度5～85%RH)
適用標準	UL、C-UL、TUV

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
