堅固型光幕 [Type4 PLe SIL3] SF4B-□G Ver.2

“耐沖擊”的堅固型光幕上市！為沖壓機械、剪切機(切紙機)的安全性提供支持的SF4B-H□G-01型新上市！

編號：101450956

型號：SF4B-□G Ver.2

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

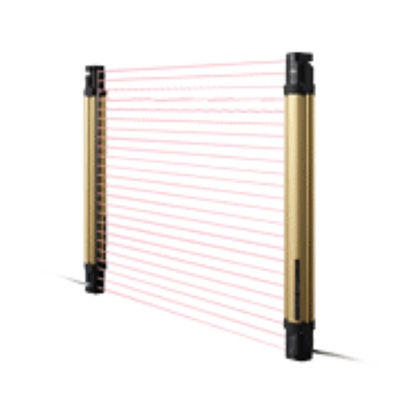

堅固型光幕 [Type4 PLe SIL3] SF4B-□G Ver.2

※1

※2

※3

※4

※5

※1	機械·EMC指定適用
※2	Listing認證
※3	認證獲得
※4	4584適合
※5	僅SF4B-H□G-01 對應沖壓機械：No.TA524 對應剪切機(切紙機)：No.TA522

特點

堅固

堅固金屬外殼可靠地保護內部元件，檢測面的外露部分更窄、更深，可有效保護檢測面，防止與工件接觸。

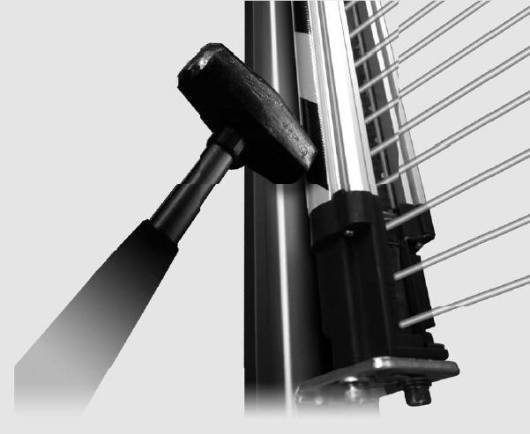

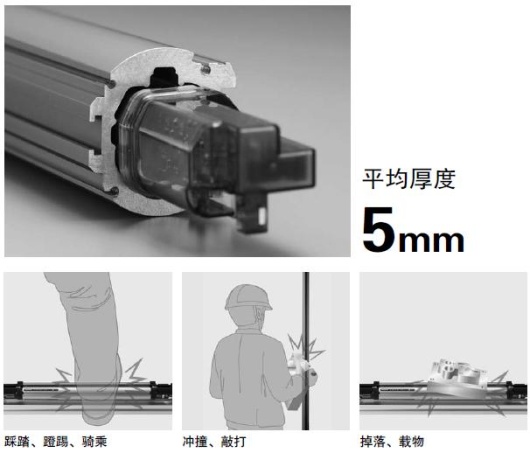

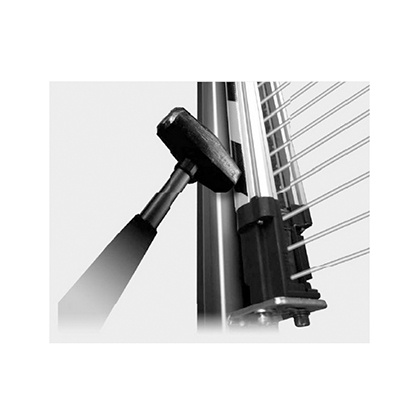

■耐沖擊、厚壁、堅固的外殼

將SF4B系列產品裝在平均厚5mm的堅固金屬外殼中，可靠地保護其不受工件碰撞、踩踏等的各種沖擊。

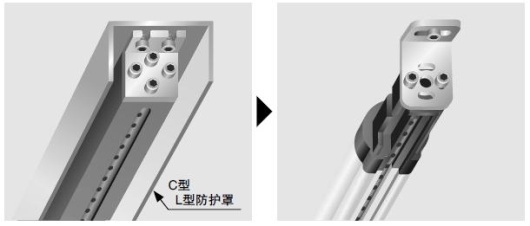

■無需防護罩

堅固型光幕使用時無需L型、C型防護罩?？晒?jié)省安裝成本以及保養維修工時。

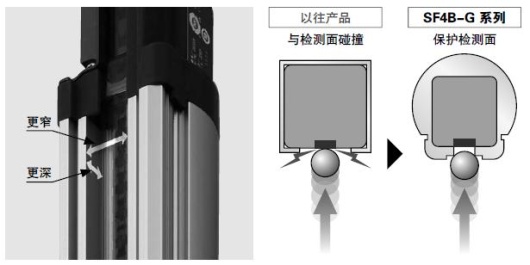

■有效保護檢測面

檢測面的外露部分更窄、更深，可有效保護檢測面，防止與工件接觸。

■正面保護罩

保護檢測面免受焊渣等的污染，減少因沖擊等導致的損壞?？稍诎惭b完正面保護罩的狀態下安裝光軸調整器。

■防護結構IP67

采用無縫結構，使傳感器部分具有防水功能。

光滑

卸力的圓型設計。減少被沖撞的工作面損傷，同時，光軸損傷的幾率下降。無論是對工件還是對作業者來說都是很光滑的構造。

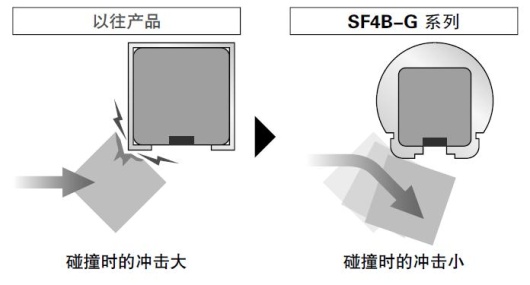

■圓弧形設計，可減輕對工件的損傷

外殼設計可以減輕與工件碰撞時的沖擊力，保護工件不受損傷。

■避免涂裝污染工件

本體外殼采用鋁陽極氧化處理。與工件碰撞后工件上不會著色。

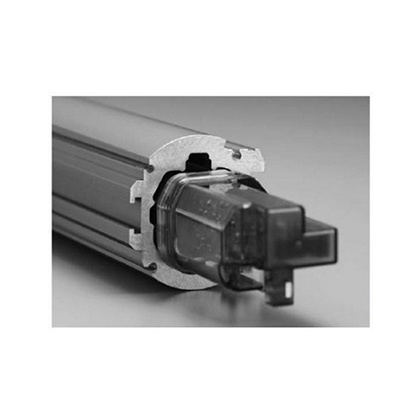

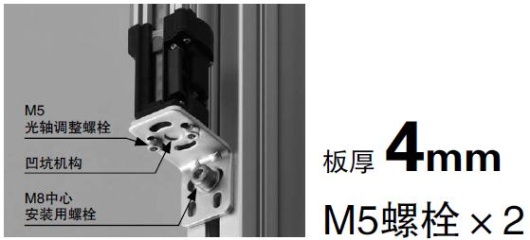

■安裝支架簡單、固定更牢靠

光幕與安裝支架只需2個螺栓即可牢靠固定。還采用“凹坑機構”，使光幕與安裝支架通過中心軸互相嵌合，光軸不易偏移，又能輕松對位。

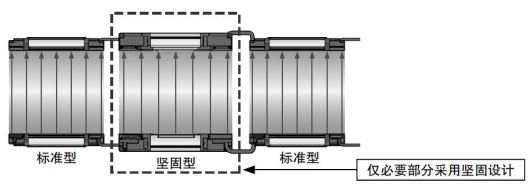

■可與標準型直列連接

堅固型與標準型的連接電纜可通用，因此兩種類型可混裝使用。此外，安裝支架在固定狀態時，連接電纜也可插拔，便于維修保養。

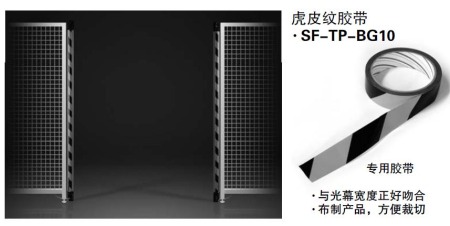

■采用提醒注意的黑、黃相間虎皮紋膠帶

貼在光幕側面的黑、黃相間條紋帶，提醒作業人員注意，危險的開口部一目了然。

種類

SF4B-H□G-01用作日本沖壓設備、切斷機(切紙機)的安全裝置時(若不是則參閱上述內容)

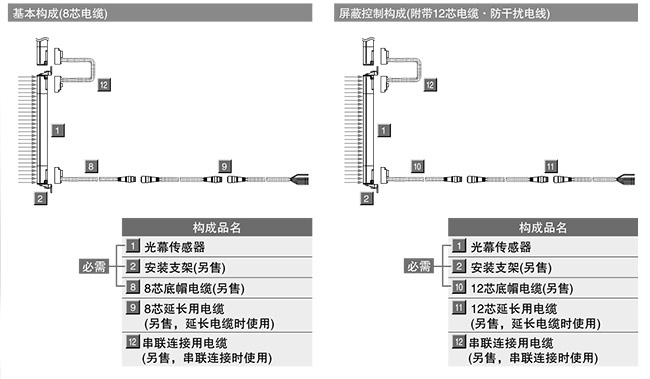

SF4B-□-01〈V2〉用作日本沖壓設備、切斷機(切紙機)的安全裝置時(若不是則參閱上述內容)

【1】光幕傳感器

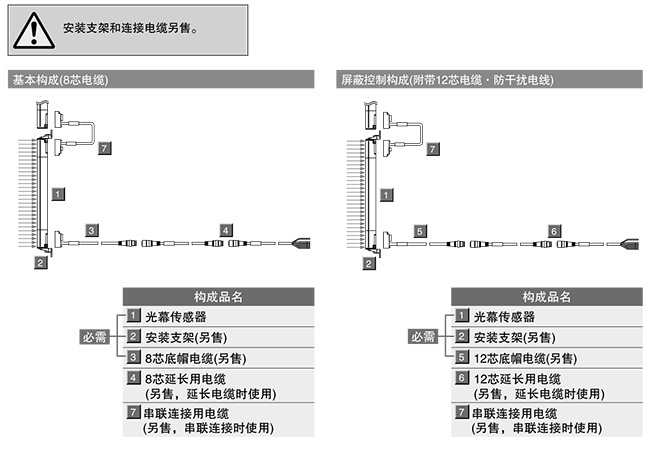

安裝支架以及端蓋電纜未隨光幕本體附帶，請務必購買另售的專用安裝支架和端蓋電纜。

Finger型最小檢測物體?14mm(10mm間距)

形狀	檢測距離(注1) (有效距離)	型號(注2)	光軸數	檢測高度(注3) (防護高度)
形狀	檢測距離(注1) (有效距離)	型號(注2)	光軸數	?	用作日本沖壓設備、切斷機以及中國沖壓設備時
	0.3～7m	SF4B-F23G	23	244mm	220mm
		SF4B-F31G	31	324mm	300mm
		SF4B-F39G	39	404mm	380mm
		SF4B-F47G	47	484mm	460mm
		SF4B-F55G	55	564mm	540mm
		SF4B-F63G	63	644mm	620mm
		SF4B-F71G	71	724mm	700mm
		SF4B-F79G	79	804mm	780mm
		SF4B-F95G	95	964mm	940mm
		SF4B-F111G	111	1,124mm	1,100mm
		SF4B-F127G	127	1,284mm	1,260mm

hand型最小檢測物體?25mm(20mm間距)

形狀	檢測距離(注1) (有效距離)	型號(注2)	光軸數	檢測高度(注3) (防護高度)
形狀	檢測距離(注1) (有效距離)	型號(注2)	光軸數	?	用作日本沖壓設備、切斷機以及中國沖壓設備時
	0.3～9m	SF4B-H12G	12	244mm	220mm
		SF4B-H16G	16	324mm	300mm
		SF4B-H20G	20	404mm	380mm
		SF4B-H24G	24	484mm	460mm
		SF4B-H28G	28	564mm	540mm
		SF4B-H32G	32	644mm	620mm
		SF4B-H36G	36	724mm	700mm
		SF4B-H40G	40	804mm	780mm
		SF4B-H48G	48	964mm	940mm
		SF4B-H56G	56	1,124mm	1,100mm
		SF4B-H64G	64	1,284mm	1,260mm
	0.3～7m	SF4B-H72G	72	1,444mm	1,420mm
		SF4B-H80G	80	1,604mm	1,580mm
		SF4B-H88G	88	1,764mm	1,740mm
		SF4B-H96G	96	1,924mm	1,900mm

hand型最小檢測物體?25mm(20mm間距) 國內沖壓機械、剪切機(切紙機)SFB-HC無效?

形狀	檢測距離(注1) (有效距離)	型號(注2)	光軸數	檢測高度(注3) (防護高度)
形狀	檢測距離(注1) (有效距離)	型號(注2)	光軸數	?	用作日本沖壓設備、切斷機以及中國沖壓設備時
	0.3～9m	SF4B-H12G-01	12	244mm	220mm
		SF4B-H16G-01	16	324mm	300mm
		SF4B-H20G-01	20	404mm	380mm
		SF4B-H24G-01	24	484mm	460mm
		SF4B-H28G-01	28	564mm	540mm
		SF4B-H32G-01	32	644mm	620mm
		SF4B-H36G-01	36	724mm	700mm
		SF4B-H40G-01	40	804mm	780mm
		SF4B-H48G-01	48	964mm	940mm
		SF4B-H56G-01	56	1,124mm	1,100mm
		SF4B-H64G-01	64	1,284mm	1,260mm
	0.3～7m	SF4B-H72G-01	72	1,444mm	1,420mm
		SF4B-H80G-01	80	1,604mm	1,580mm

規格

光幕傳感器個別規格

SF4B-F□G

種類	最小檢測物體?14mm型(10mm間距)
型號	SF4B-F23G	SF4B-F31G	SF4B-F39G	SF4B-F47G	SF4B-F55G	SF4B-F63G
光軸數	23	31	39	47	55	63
檢測高度(防護高度)	244mm	324mm	404mm	484mm	564mm	644mm
消耗電流	投光器：80mA以下、受光器：120mA以下			投光器：100mA以下、受光器：160mA以下
PFHd	2.4x10^-9	2.8x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9	4.4x10^-9
MTTFd	100年以上
本體重量 (投?受光器合計)	約980g	約1,340g	約1,700g	約2,000g	約2,400g	約2,800g

種類	最小檢測物體?14mm型(10mm間距)
型號	SF4B-F71G	SF4B-F79G	SF4B-F95G	SF4B-F111G	SF4B-F127G
光軸數	71	79	95	111	127
檢測高度(防護高度)	724mm	804mm	964mm	1,124mm	1,284mm
消耗電流	投光器：100mA以下、受光器：160mA以	投光器：115mA以下、受光器：190mA以下		投光器：135mA以下、受光器：230mA以下
PFHd	4.8x10^-9	5.2x10^-9	6.0x10^-9	6.8x10^-9	7.6x10^-9
MTTFd	100年以上
本體重量 (投?受光器合計)	約3,200g	約3,400g	約4,200g	約5,000g	約5,600g

(注1)：無指定時的測量條件為使用環境溫度＝+20℃。

SF4B-H□G□

種類		最小檢測物體?25mm型(20mm間距)
型號		SF4B-H12G	SF4B-H16G	SF4B-H20G	SF4B-H24G	SF4B-H28G
型號		SF4B-H12G-01	SF4B-H16G-01	SF4B-H20G-01	SF4B-H24G-01	SF4B-H28G-01
光軸數		12	16	20	24	28
檢測高度(防護高度)(注2)		244mm	324mm	404mm	484mm	564mm
?	SF4B-H□G-01 用作國內沖壓設備·切斷機使用時	220mm	300mm	380mm	460mm	540mm
消耗電流		投光器：70mA以下、受光器：95mA以下			投光器：80mA以下、受光器：115mA以下
PFHd		1.8x10^-9	2.0x10^-9	2.2x10^-9	2.4x10^-9	2.6x10^-9
MTTFd		100年以上
本體重量 (投?受光器合計)		約980g	約1,340g	約1,700g	約2,000g	約2,400g

種類		最小檢測物體?25mm型(20mm間距)
型號		SF4B-H32G	SF4B-H36G	SF4B-H40G	SF4B-H48G	SF4B-H56G
型號		SF4B-H32G-01	SF4B-H36G-01	SF4B-H40G-01	SF4B-H48G-01	SF4B-H56G-01
光軸數		32	36	40	48	56
檢測高度(防護高度)(注2)		644mm	724mm	804mm	964mm	1,124mm
?	SF4B-H□G-01 用作國內沖壓設備·切斷機使用時	620mm	700mm	780mm	940mm	1,100mm
消耗電流		投光器：80mA以下、受光器：115mA以下		投光器：90mA以下、受光器：140mA以下		投光器：100mA以下、受光器：160mA以下
PFHd		2.8x10^-9	3.0x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9
MTTFd		100年以上
本體重量 (投?受光器合計)		約2,800g	約3,200g	約3,400g	約4,200g	約5,000g

種類		最小檢測物體?25mm型(20mm間距)
型號		SF4B-H64G	SF4B-H72G	SF4B-H80G	SF4B-H88G	SF4B-H96G
型號		SF4B-H64G-01	SF4B-H72G-01	SF4B-H80G-01	SF4B-H88G-01	SF4B-H96G-01
光軸數		64	72	80	88	96
檢測高度(防護高度)(注2)		1,284mm	1,444mm	1,604mm	1,764mm	1,924mm
?	SF4B-H□G-01 用作國內沖壓設備·切斷機使用時	1,260mm	1,420mm	1,580mm	1,740mm	1,900mm
消耗電流		投光器：100mA以下、受光器：160mA以下	投光器：110mA以下、受光器：180mA以下		投光器：120mA以下、受光器：200mA以下
PFHd		4.4x10^-9	4.8x10^-9	5.2x10^-9	5.6x10^-9	6.0x10^-9
MTTFd		100年以上
本體重量 (投?受光器合計)		約5,600g	約6,400g	約7,000g	約7,800g	約8,400g

(注1):	無指定時的測量條件為使用環境溫度=+20℃。
(注2):	SF4B-H□G-01作為日本沖壓機?剪切機(切紙機)的安全設備使用時，檢測高度是本裝置的第1光軸的中心開始到最后光軸中心位置。

SF4B-A□G

種類	最小檢測物體?45mm型(40mm間距)
型號	SF4B-A6G	SF4B-A8G	SF4B-A10G	SF4B-A12G	SF4B-A14G
光軸數	6	8	10	12	14
檢測高度(防護高度)	244mm	324mm	404mm	484mm	564mm
消耗電流	投光器：65mA以下、受光器：85mA以下			投光器：70mA以下、受光器：95mA以下
PFHd	1.5x10^-9	1.6x10^-9	1.7x10^-9	1.8x10^-9	1.9x10^-9
MTTFd

尺寸圖

單位mm

SF4B-□G

光幕傳感器

安裝支架裝配圖

下圖為裝配好標準安裝支架MS-SF4BG-1(另售)和中間固定支架后的情形。

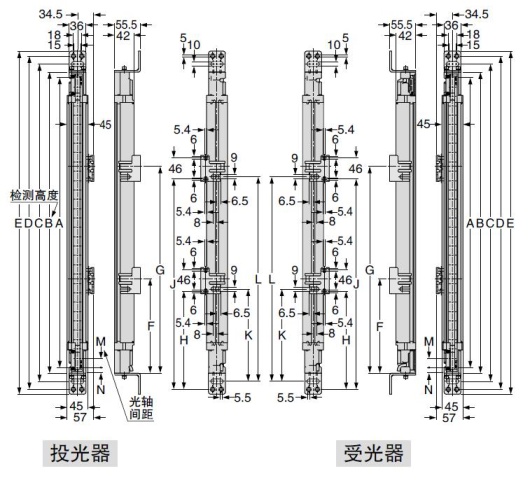

<背面安裝>

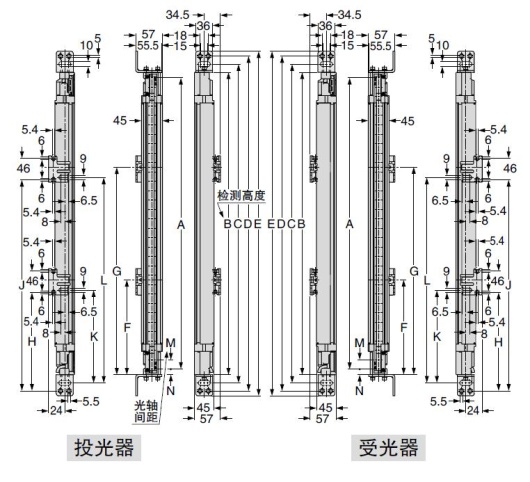

<側面安裝>

型號			光軸間距
			A
			SF4B-F□G SF4B-H□G(-01)	SF4B-A□G
SF4B-F23G	SF4B-H12G(-01)	SF4B-A6G	220	200
SF4B-F31G	SF4B-H16G(-01)	SF4B-A8G	300	280
SF4B-F39G	SF4B-H20G(-01)	SF4B-A10G	380	360
SF4B-F47G	SF4B-H24G(-01)	SF4B-A12G	460	440
SF4B-F55G	SF4B-H28G(-01)	SF4B-A14G	540	520
SF4B-F63G	SF4B-H32G(-01)	SF4B-A16G	620	600
SF4B-F71G	SF4B-H36G(-01)	SF4B-A18G	700	680
SF4B-F79G	SF4B-H40G(-01)	SF4B-A20G	780	760
SF4B-F95G	SF4B-H48G(-01)	SF4B-A24G	940	920
SF4B-F111G	SF4B-H56G(-01)	SF4B-A28G	1,100	1,080
SF4B-F127G	SF4B-H64G(-01)	SF4B-A32G	1,260	1,240
-	SF4B-H72G(-01)

可選件

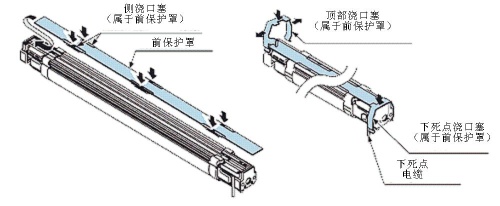

正面保護罩

保護光幕傳感器的檢測面不受飛濺物及飛散物的損傷。降低了沖突等引起的破損。

材質：
正面保護罩???聚碳酸酯
頂部／側面／下死點澆口塞???SUS304

適用光軸數			型號
Finger	Hand	Arm/Foot	型號
23	12	6	FC-SF4BG-H12
31	16	8	FC-SF4BG-H16
39	20	10	FC-SF4BG-H20
47	24	12	FC-SF4BG-H24
55	28	14	FC-SF4BG-H28
63	32	16	FC-SF4BG-H32
71	36	18	FC-SF4BG-H36
79	40	20	FC-SF4BG-H40
95	48	24	FC-SF4BG-H48
111	56	28	FC-SF4BG-H56
127	64	32	FC-SF4BG-H64
-	72	36	FC-SF4BG-H72
-	80	40

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
