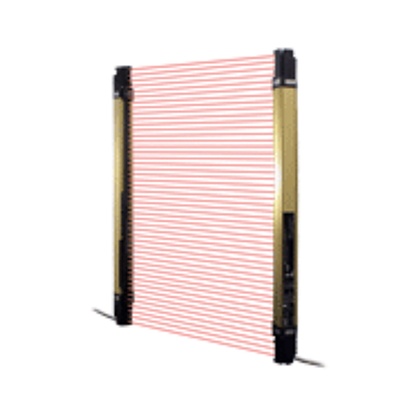

光幕傳感器[Type4 PLe SIL3] SF4B Ver.2

保護構造IP67 版本升級后，耐環境性能提升 日本厚生勞動省型號鑒定合格品沖壓設備、切斷機(切紙機)適用(SF4B-□-01<V2>)。

編 號：101448958

型 號：SF4B Ver.2

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

資 料：點擊查看點擊下載

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

保護構造IP67

版本升級后，耐環境性能提升
日本厚生勞動省型號鑒定合格品沖壓設備、切斷機(切紙機)適用(SF4B-□-01)。

光幕傳感器[Type4 PLe SIL3] SF4B Ver.2
CE※1 TUV SUD※2 Listing / C US※3 適用OSHA/ANSI GB※4 日本厚生勞動省型號鑒定合格品※5 韓國S符號※6 韓國KCS標志※7 JIS
※1 機械·EMC指定適用
※2 認證獲得
※3 Listing認證
※4 符合4584-2007(SF4B-□-03除外)
※5 沖壓設備、切斷機(切紙機)適用(僅限SF4B-□-01) 合格號：TA363
※6 取得認證(僅限SF4B-□)
※7 (僅限SF4B-□-03)


特點

■光幕傳感器SF4B系列 Ver.2變更的通知

下面項目以外的規格和標準價格沒有變更。

[保護結構]：
     IP65、IP67(IEC)(以前僅限 IP65)

[形狀]：
     采用了無縫結構，提高了耐環境性能，在外觀等方面沒有變化，
     安裝等使用上沒有變更。

[型號]：
     型號末尾加上〈V2〉。
     (例)SF4B-F23變成"SF4B-F23〈V2〉"
     SF4B-F23-01變成"SF4B-F23-01〈V2〉"


■為了能夠安全地使用

在使用光幕傳感器的時候，為了確保系統全體的安全性，請滿足以下要求的控制系統構成。

>>關于光幕傳感器使用上的注意事項

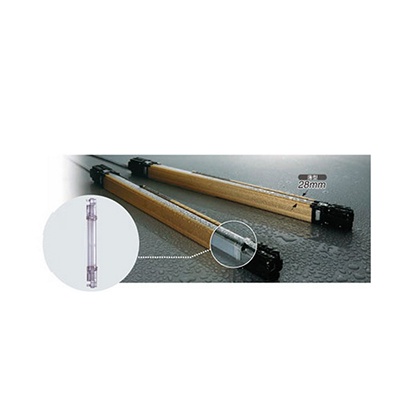

提高耐環境性能，使用更方便 [新結構]

盡可能消除接縫的無縫結構是神視的最新研發成果。

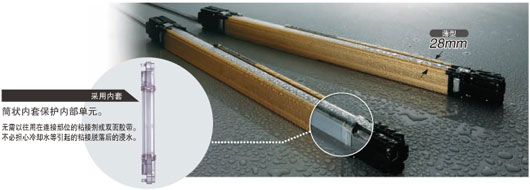

筒狀內套保護內部單元。
盡可能消除了單元和透鏡面等部位的縫隙(接縫)，使油霧和粉塵等無法侵入，提高了耐環境性能。

該規格實現了保護構造IP67。

SF4B系列Ver.2已完成基于IEC/JIS標準的IP65、IP67試驗。

IEC／JIS 內容
IP65 從任何方向直接噴水都沒有害影響。
IP67 在特定條件下浸入水中也無滲透。

種類


  • 安裝支架和連接電纜另售。


SF4B-□-01〈V2〉用作日本沖壓設備、切斷機(切紙機)的安全裝置時(若不是則參閱上述內容)

【1】光幕傳感器

光幕傳感器本體不附帶安裝支架和底帽電纜。請務必購買另售的專用安裝支架和底帽電纜。

Finger型　最小檢測物體?14mm(10mm間距)

形狀 檢測距離(注1)
(有效距離) 		型號(注2) 光軸數 檢測高度(注3)
(防護高度)
- 適用于日本沖壓設備、切斷機
SFB-HC無效 		- SF4B-□-01
用作日本沖壓設備、切斷機時
0.3～7m SF4B-F23 SF4B-F23-01 23 230
mm 		220
mm
SF4B-F31 SF4B-F31-01 31 310
mm 		300
mm
SF4B-F39 SF4B-F39-01 39 390
mm 		380
mm
SF4B-F47 SF4B-F47-01 47 470
mm 		460
mm
SF4B-F55 SF4B-F55-01 55 550
mm 		540
mm
SF4B-F63 SF4B-F63-01 63 630
mm 		620
mm
SF4B-F71 SF4B-F71-01 71 710
mm 		700
mm
SF4B-F79 SF4B-F79-01 79 790
mm 		780
mm
SF4B-F95 SF4B-F95-01 95 950
mm 		940
mm
SF4B-F111 SF4B-F111-01 111 1,110
mm 		1,100
mm
SF4B-F127 SF4B-F127-01 127 1,27
0mm 		1,26
0mm

Hand型　最小檢測物體?25mm(20mm間距)

形狀 檢測距離(注1)
(有效距離) 		型號(注2) 光軸數 檢測高度(注3)
(防護高度)
- 適用于日本沖壓設備、切斷機
SFB-HC無效 		- SF4B-□-01
用作日本沖壓設備、切斷機時
0.3～9m SF4B-H12 SF4B-H12-01 12 230
mm 		220
mm
SF4B-H16 SF4B-H16-01 16 310
mm 		30
0mm
SF4B-H20 SF4B-H20-01 20 390
mm 		380
mm
SF4B-H24 SF4B-H24-01 24 470
mm 		460
mm
SF4B-H28 SF4B-H28-01 28 550
mm 		540
mm
SF4B-H32 SF4B-H32-01 32 630
mm 		620
mm
SF4B-H36 SF4B-H36-01 36 710
mm 		700
mm
SF4B-H40 SF4B-H40-01 40 790
mm 		780
mm
SF4B-H48 SF4B-H48-01 48 950
mm 		940
mm
SF4B-H56 SF4B-H56-01 56 1,110
mm 		1,100
mm
SF4B-H64 SF4B-H64-01 64 1,270
mm 		1,260
mm
0.3～7m SF4B-H72 SF4B-H72-01 72 1,430
mm 		1,420
mm
SF4B-H80 SF4B-H80-01 80 1,590
mm 		1,58
0mm
SF4B-H88 SF4B-H88-01 88 1,750
mm 		1,740
mm
SF4B-H96 SF4B-H96-01 96 1,910
mm 		1,900
mm

Arm／Foot型　最小檢測物體?45mm(40mm間距)

形狀 檢測距離(注1)
(有效距離) 		型號(注2) 光軸數 檢測高度(注3)
(防護高度)
- 適用于日本沖壓設備、切斷機
SFB-HC無效 		- SF4B-□-01
用作日本沖壓設備、切斷機時
0.3～9m SF4B-A6 SF4B-A6-01 6 230
mm 		200
mm
SF4B-A8 SF4B-A8-01 8 310
mm 		280
mm
SF4B-A10 SF4B-A10-01 10 390
mm 		360
mm
SF4B-A12 SF4B-A12-01 12 470
mm 		440
mm
SF4B-A14 SF4B-A14-01 14 550
mm 		520
mm
SF4B-A16 SF4B-A16-01 16 630
mm 		600
mm
SF4B-A18

規格

光幕傳感器個別規格


SF4B-F□


種類 最小檢測物體?14mm型(10mm間距)
型號 SF4B-F23□
 SF4B-F31□
 SF4B-F39□
 SF4B-F47□
 SF4B-F55□
 SF4B-F63□
光軸數 23 31 39 47 55 63
檢測高度(防護高度)
(注2) 		230mm 310mm 390mm 470mm 550mm 630mm
? SF4B-F□-01
用作國內沖壓設備?切斷機使用時 		220mm 300mm 380mm 460mm 540mm 620mm
消耗電流 投光器：80mA以下、
受光器：120mA以下 		投光器：100mA以下、
受光器：160mA以下
PFHd 2.4x10-9 2.8x10-9 3.2x10-9 3.6x10-9 4.0x10-9 4.4x10-9
MTTFd 100年以上
本體重量
(投?受光器合計) 		約510g 約660g 約810g 約960g 約1,110g 約1,260g
種類 最小檢測物體?14mm型(10mm間距)
型號 SF4B-F71□
 SF4B-F79□
 SF4B-F95□
 SF4B-F111□
 SF4B-F127□
光軸數 71 79 95 111 127
檢測高度(防護高度)
(注2) 		710mm 790mm 950mm 1,110mm 1,270mm
? SF4B-F□-01
用作國內沖壓設備·切斷機使用時 		700mm 780mm 940mm 1,100mm 1,260mm
消耗電流 投光器：100mA以下、
受光器：160mA以下 		投光器：115mA以下、
受光器：190mA以下 		投光器：135mA以下、
受光器：230mA以下
PFHd 4.8x10-9 5.2x10-9 6.0x10-9 6.8x10-9 7.6x10-9
MTTFd 100年以上
本體重量
(投?受光器合計) 		約1,420g 約1,570g 約1,870g 約2,170g 約2,470g
(注1): 無指定時的測量條件為使用環境溫度=+20℃。
(注2): SF4B-F□-01用作日本國內沖壓設備、切斷機(切紙機)的安全裝置時，檢測高度為本裝置的第1光軸的中心到最后一個光軸的中心的距離。


SF4B-H□


種類 最小檢測物體?25mm型(20mm間距)
型號 SF4B-H12□
 SF4B-H16□
 SF4B-H20□
 SF4B-H24□
 SF4B-H28□
光軸數 12 16 20 24 28
檢測高度(防護高度)
(注2) 		230mm 310mm 390mm 470mm 550mm
? SF4B-H□-01
用作國內沖壓設備·切斷機使用時 		220mm 300mm 380mm 460mm 540mm
消耗電流 投光器：70mA以下、
受光器：95mA以下 		投光器：80mA以下、
受光器：115mA以下
PFHd 1.8x10-9 2.0x10-9 2.2x10-9 2.4x10-9 2.6x10-9
MTTFd 100年以上
本體重量
(投?受光器合計) 		約510g 約660g 約810g 約960g 約1,110g
種類 最小檢測物體?25mm型(20mm間距)
型號 SF4B-H32□
 SF4B-H36□
 SF4B-H40□
 SF4B-H48□
 SF4B-H56□
光軸數 32 36 40 48 56
檢測高度(防護高度)
(注2) 		630mm 710mm 790mm 950mm 1,110mm
? SF4B-H□-01
用于國內沖壓設備·切斷機使用時 		620mm 700mm 780mm 940mm 1,100mm
消耗電流 投光器：80mA以下、
受光器：115mA以下 		投光器：90mA以下、
受光器：140mA以下 		投光器：100mA以下、
受光器：160mA以下
PFHd 2.8x10-9 3.0x10-9 3.2x10-9 3.6x10-9 4.0x10-9
MTTFd 100年以上
本體重量
(投?受光器合計) 		約1,260g 約1,420g 約1,570g 約1,870g 約2,170g
種類 最小檢測物體?25mm型(20mm間距)
型號 SF4B-H64□
 SF4B-H72□
 SF4B-H80□
 SF4B-H88□
 SF4B-H96□
光軸數 64 72 80 88 96
檢測高度(防護高度)
(注2) 		1,270mm 1,430mm 1,590mm 1,750mm 1,910mm
? SF4B-H□-01
用作國內沖壓設備·切斷器使用時 		1,260mm 1,420mm 1,580mm 1,740mm 1,900mm
消耗電流 投光器：100mA以下、
受光器：160mA以下 		投光器：110mA以下、
受光器：180mA以下 		投光器：120mA以下、
受光器：200mA以下
PFHd 4.4x10-9 4.8x10-9 5.2x10-9 5.6x10-9 6.0x10-9
MTTFd 100年以上
本體重量
(投?受光器合計) 		約2,470g 約2,770g 約3,070g 約3,370g 約3,670g
(注1): 無指定時的測量條件為使用環境溫度=+20℃。
(注2): SF4B-H□-01用作日本國內沖壓設備、切斷機(切紙機)的安全裝置時，檢測高度為本裝置的第1光軸的中心到最后一個光軸的中心的距離。


SF4B-A□


種類 最小檢測物體?45mm型(40mm間距)
型號 SF4B-A6□
 SF4B-A8□
 SF4B-A10□
 SF4B-A12□
 SF4B-A14□
光軸數 6 8 10 12 14
檢測高度(防護高度)
(注2) 		230mm 310mm 390mm 470mm 550mm
? SF4B-A□-01
用作國內沖壓設備·切斷機使用時 		200mm 280mm 360mm 440mm 520mm
消耗電流 投光器：65mA以下、
受光器：85mA以下 		投光器：70mA以下、
受光器：95mA以下
PFHd 1.5x10-9 1.6x10-9 1.7x10-9 1.8x10-9 1.9x10-9
MTTFd 100年以上
本體重量
(投?受光器合計) 		約510g 約660g 約810g 約960g 約1,110g
種類 最小檢測物體?45mm型(40mm間距)
型號 SF4B-A16□
 SF4B-A18□
 SF4B-A20□
 SF4B-A24□
 SF4B-A28□
光軸數 16 18 20 24 28
檢測高度(防護高度)
(注2) 		630mm 710mm

尺寸圖

  • 單位mm

SF4B-□

光幕傳感器

安裝支架安裝圖

下圖所示為安裝了標準安裝支架MS-SFB-1(另售)與中間支撐支架后的狀態。

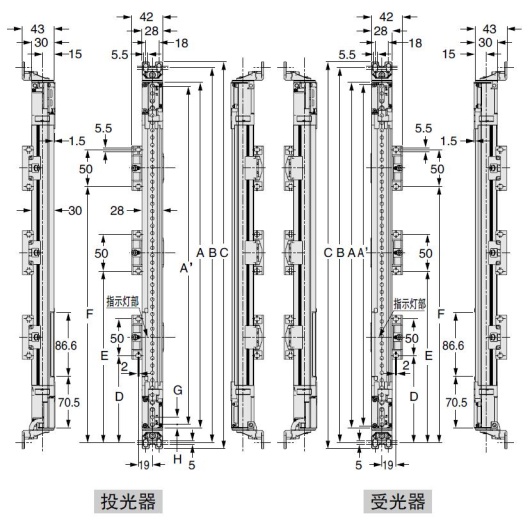

<背面安裝>

SF4B-□<V2> 背面安裝

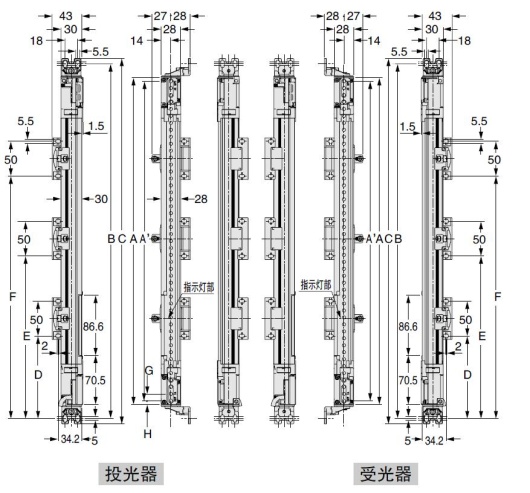

<側面安裝>

SF4B-□<V2> 側面安裝
型號 檢測高度（本體長度） 安裝
間距 		全長 中間支撐支架
安裝間距
A A'(注1) B C D E F
SF4B-F□-01
SF4B-H□-01 		SF4B-A□-01
SF4B-F23□
 SF4B-H12□
 SF4B-A6□
 230 220 200 270 286 - - -
SF4B-F31□
 SF4B-H16□
 SF4B-A8□
 310 300 280 350 366 - - -
SF4B-F39□
 SF4B-H20□
 SF4B-A10□
 390 380 360 430 446 - - -
SF4B-F47□
 SF4B-H24□
 SF4B-A12□
 470 460 440 510 526 - - -
SF4B-F55□
 SF4B-H28□
 SF4B-A14□
 550 540 520 590 606 - - -
SF4B-F63□
 SF4B-H32□
 SF4B-A16□
 630 620 600 670 686 - - -
SF4B-F71□
 SF4B-H36□
 SF4B-A18□
 710 700 680 750 766 - - -
SF4B-F79□
 SF4B-H40□
 SF4B-A20□
 790 780 760 830 846 390 - -
SF4B-F95□
 SF4B-H48□
 SF4B-A24□
 950 940 920 990 1,006 470 - -
SF4B-F111□
 SF4B-H56□
 SF4B-A28□
 1,110 1,100 1,080 1,150 1,166 550 - -
SF4B-F127□
 SF4B-H64□
 SF4B-A32□
 1,270 1,260 1,240 1,310 1,326 418 842 -
- SF4B-H72□
 SF4B-A36□
 1,430 1,420 1,400 1,470 1,486 472 948 -
- SF4B-H80□
 SF4B-A40□
 1,590 1,580 1,560 1,630 1,646 525 1,055 -
- SF4B-H88□
 SF4B-A44□
 1,750 1,740 1,720 1,790 1,806 433 870 1,380
- SF4B-H96□
 SF4B-A48□
 1,910 1,900 1,880 1,950 1,966 473 950 1,428
(注1): SF4B-□-01
用作日本國內沖壓設備、切斷機(切紙機)的安全裝置時，檢測高度(A’)為本裝置的第 1光軸的中心到最后一個光軸的中心的距離。
型號 光軸
間距 		第1光軸
位置
G H

可選件

專用控制器單元

品名 形狀 型號 連接電纜 內容
連接器連接
控制器
單元
(日本沖壓設備
適用) 		SF-C11 光幕傳感器連接電纜：
SFB-CB□
SFPB-CB□

延長電纜：
SFB-CCJ10□
SFPB-CCJ10□ 		通過附帶8芯連接器電纜與光幕傳感器連 接。無法使用防干擾電線·屏蔽功能。
最高支持控制類別4。
SF4B-H□G-01組合可用作日本沖壓設備的安全裝置。(不適用于切斷機)
牢固型
控制器
單元 		SF-C12 光幕傳感器連接電纜：
SFB-CB05-MU

延長電纜：
SFB-CCJ10□-MU 		通過附帶12芯連接器電纜與光幕傳感器連 接。可使用防干擾電線。
最高支持控制類別4。
無法使用屏蔽功能。
薄型
控制器
單元
(日本沖壓設備
適用) 		SF-C13 光幕傳感器連接電纜：
SFB-CCB□(-MU)
SFPB-CCB□(-MU)

延長電纜：
SFB-CC□(-MU)
SFPB-CC□(-MU) 		通過散裝線與光幕傳感器連接。
可使用屏蔽功能及防干擾電線。
SF4B-H□G-01組合可用作日本沖壓設備的安全裝置。(不適用于切斷機)
SF4B系列專用
應用
擴展單元 		SF-C14EX 光幕傳感器連接電纜：
SFB-CB□-EX

延長電纜：
SFB-CCJ10□ 		具備屏蔽控制功能和緊急停止輸入等，擴展光幕傳感器的應用。
通過專用連接電纜與光幕傳感器連接。
最高支持控制類別4。
SF-C14EX-01與SF4B-H□G-01組合可用作日本沖壓設備的安全裝置。
但是，不可使用手動控制器SFB-HC。(不適用于切斷機)
? 日本沖壓設備
適用 		SF-C14EX-01 光幕傳感器連接電纜：
SFPB-CB□-EX

延長電纜：
SFPB-CCJ10□
CC-Link Safety
系統?
光幕傳感器
連接用遠程
I/O單元 		SF-CL1T264T 光幕傳感器連接電纜：
SFB-CB□-CL

延長電纜：
SFB-CCJ10□-CL 		能將光幕傳感器與安全裝置連接到網絡安全領域CC-Link Safety的遠程I/O單元。?
通過專用連接電纜與光幕傳感器連接。
最高支持控制類別4。
(注1)： 關于專用控制器單元的詳細信息請參考SF-C10、SF-CL1T264T。

SF-C12用更換繼電器套件

備有SF-C12內置安全繼電器的更換用繼電器套件(2個安全繼電器、1個拆卸工具)。
型號：SF-C12-RY、

安全繼電器推薦產品指南

松下生產
型式名：SF系列在新窗口打開

安全繼電器推薦產品指南
注意：關于推薦品的詳情，請向松下在新窗口打開咨詢。
種類 帶LED指示燈
型號 SFS3-L-DC24V SFS4-L-DC24V
訂貨產品號 AG1S132 AG1S142
觸點構成 3a1b 4a2b
額定控制容量 6A／250V AC、6A／30V DC
最小適用負載 1mA／5V DC
線圈額定值 15mA／24V DC 20.8mA／24V DC
額定消耗功率 360mW 500mW
工作時間 20ms以下
復位時間 20ms以下
使用環境溫度 -40～+85℃(濕度5～85%RH)
適用標準 UL、C-UL、TUV

Y型連接器

光幕傳感器作為日本沖壓設備和剪切機(切紙機)的安全裝置使用時，請勿使用Y型連接器。

種類 形狀 型號 內容
省配線
Y型連接器 		SFB-WY1

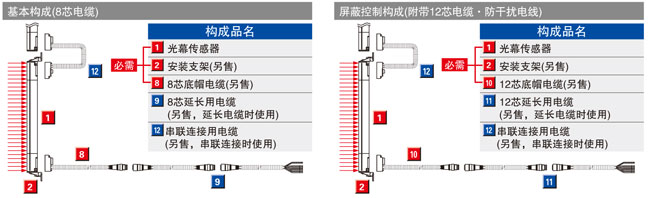

(注1) 		基本構成(8芯電纜)用省配線連接器。將投光器和受光器的電纜集中到1根電纜上，實現了省配線。
配線僅限+24V、0V、OSSD1、OSSD2、輸出極性設定線(屏蔽)。
電源線及同步線等在連接器內部接線。聯鎖無效(自動復位)。
單側帶連接器
電纜 		WY1-CCN3
(注1) 		電纜長3m
本體重量約200g(1根) 		Y型連接器用連接電纜
電纜顏色：灰色(帶黑線)
連接器顏色：黑色
最小彎曲半徑：R6mm
WY1-CCN10
(注1) 		電纜長10m
本體重量約620g(1根)
(注1)： SF4B-□-01不可使用。

手動控制器

品名 形狀 型號
手動控制器
※附帶2根
變換電纜 		SFB-HC
(注1)
電纜型
連接用
電纜套裝 		SFC-WNC1
(注1)
(注1)： SF4B-□G-01、SF-C14EX-01使用時無需使用手動控制器。

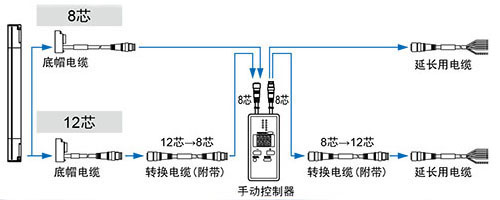

中繼連接器型

中繼連接器型

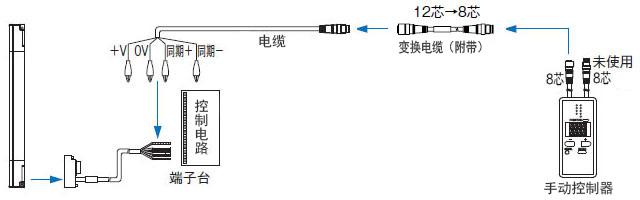

電纜型

電纜型

光幕傳感器診斷軟件

僅需要在畫面上輸入光幕傳感器的故障顯示編號，就可確定需要維護的位置，并顯示處理方法。可從本公司網站上免費下載※凡需要從網站上下的客戶，注冊「控制機器Web會員」方可下載。>>下載網頁

正面保護罩/保護桿套件/隅角鏡

品名 正面保護罩 保護桿套件
適用光軸數 型號 型號
Finger Hand Arm/Foot
23 12 6 FC-SFBH-12 MC-SFBH-12
31 16 8 FC-SFBH-16 MC-SFBH-16
39 20 10 FC-SFBH-20 MC-SFBH-20
47 24 12 FC-SFBH-24 MC-SFBH-24
55 28 14 FC-SFBH-28 MC-SFBH-28
63 32 16 FC-SFBH-32 MC-SFBH-32
71 36 18 FC-SFBH-36 MC-SFBH-36
79 40 20 FC-SFBH-40 MC-SFBH-40
95 48 24 FC-SFBH-48 MC-SFBH-48
111 56 28 FC-SFBH-56 MC-SFBH-56
127 64 32 FC-SFBH-64 MC-SFBH-64
- 72 36 FC-SFBH-72 MC-SFBH-72
- 80 40 FC-SFBH-80 MC-SFBH-80
- 88 44 FC-SFBH-88 MC-SFBH-88
- 96 48
*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
?

在線
客服

在線客服KERNTECH 竭誠真誠為您服務！

售前咨詢(天津)

售前咨詢(北京)

售前咨詢(濟南)

項目咨詢

售后與維修咨詢

客服
熱線

400-867-5758
7*24小時客服服務熱線

關注
微信

科恩電氣
科恩眾和
頂部
主站蜘蛛池模板： | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
