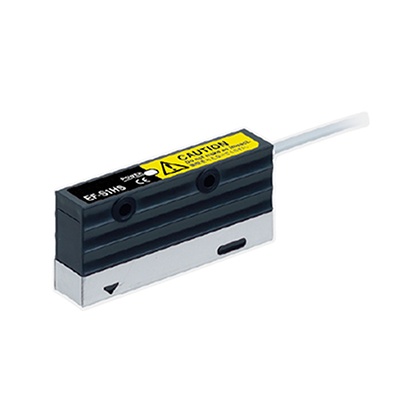

表面電位傳感器 EF-S1系列檢測頭 EF-S1HS
靜電消除新提案 可在生產線內輕松檢測靜電
編 號：101436963
型 號：EF-S1HS
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
靜電消除新提案
可在生產線內輕松檢測靜電
|
 ※1
|
| ※1 | EMC指令 |
|---|
特點
生產線內的靜電測量
密度?精度的電子設備的操作現場，存在對靜電要求嚴苛、手持式靜電測量器的管理效果不理想等各種問題。
?工程內發生不良、事后也無法檢測
?生產線運作無法直觀了解帶電狀況
?測量和管理的工作量大
?因為測量人員和測量位置的偏差存在測量值的偏差???
為了能精確地測量靜電并加以管理，EF-S1系列表面電位傳感器誕生了。
時刻檢查生產線內的靜電！
由于該產品是生產線內安裝的表面電位傳感器，因此即使在生產線運轉中也能時常監控工序內各部分中所產生的靜電，并可在發覺異常時及時作出處理。
能明確因不明靜電所造成的破損和不良，并且能穩定品質的維持和管理。
削減靜電消除器的檢查工時
由于能及時的把握靜電消除器的除電效果，因此能客觀的確認靜電消除器的破損及消耗零部件的更換時期等。
通過迅速把握靜電消除器效果下降的狀況，解除您對諸如“果真能去除靜電嗎?”等問題的擔憂，削減因檢查、驗證所消耗的工時。
測量靜電的新方案
與手持型測量器不同，可如光電傳感器一樣安裝在生產線內，可減少因作業人員、測量部位及距離的不同而造成的測量值的偏差，提高測量的可信度。
另外，利用在測量值超出測量范圍時輸出信號的窗口對比輸出、數據收集和分析中不可缺少的模擬輸出等豐富的功能，使該產品在防靜電方面也可如光
電傳感器一樣發揮線性控制功能。
容易辨識的雙色雙值顯示
|

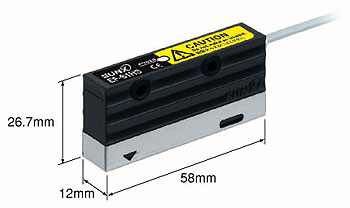

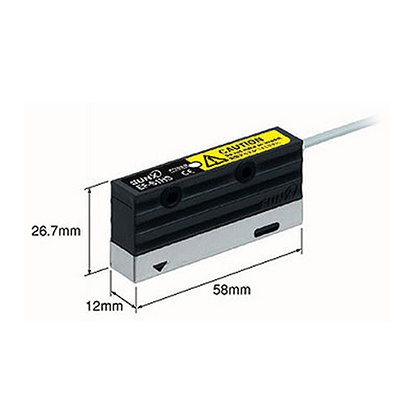

小巧、輕盈，無需選擇設置場所。
|
檢測頭重量僅約90g。可安裝在簡易支架上，應用廣泛。 |
|
功能豐富、用途廣泛
|
擁有零位調節器、磁滯設定、窗口對比輸出·正電位/負電位峰值保持(外部同步輸入)測量等豐富的功能，用途極為廣泛。 |
|

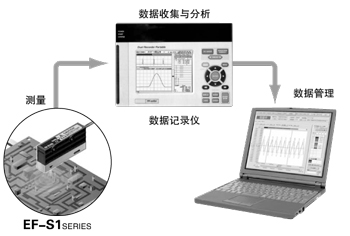

通過模擬輸出實現簡單的數據管理
|
利用數據記錄儀能進行數據的收集和分析，可在確定靜電消除器的安裝角度和臺數時發揮作用。 |
|
種類
規格
檢測頭
| 型號 | EF-S1HS |
| 適用控制器 | EF-S1C |
|
測定距離 (測量范圍)(注1)(注2) |
8.0?20.5mm(±1kV范圍) 21.0?100mm(±2kV范圍) |
| 電源表示燈 | 綠色LED |
| 使用環境溫度 | 0?+40℃(注意不可結露、結冰)、存儲時：-20?+60℃ |
| 使用環境濕度 | 35?65%RH、存儲時：35?85%RH |
| 耐振動 | 頻率10?150Hz 雙振幅0.75mm X,Y和Z方向各2小時 |
| 耐沖擊 | 加速度98m/s2(約10G) XYZ各方向5回 |
| 材質 | 外殼部：耐熱ABS、測量部外罩：SUS304 |
| 電纜 | 截面積為0.09mm2?的3芯屏蔽電纜，長5m(帶控制器連接器)(注3) |
| 重量 | 本體重量：約90g、包裝重量：約130g |
(注1)：請將檢測頭和工件之間的測量距離固定，通過控制器預先設定該距離后再使用。
(注2)：通過控制器改變測量距離的設定后，測量范圍即自動切換。
(注3)：電纜不可延長。
(注4)：無指定時的測量條件為使用環境溫度＝+20℃。
控制器
| 型號 | EF-S1C | |
| 適用檢測頭 | EF-S1HS | |
| 電源電壓 | 24V DC±10% | |
| 消耗電流 | 通常時：50mA以下、模式時：40mA以下 | |
|
顯示范圍 (測量范圍)(注1) |
-1,000?1,000(±1kV范圍) -1,999?1,999(±2kV范圍) |
|
| 重復精度 | ±0.3%F.S. | |
| 線性度 | ±0.5%F.S.(注2) | |
| 溫度特性 | 0.05%F.S./℃(注3) | |
|
判定輸出 (OUT1、OUT2) |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30VDC以下(判定輸出和0V之間) ?剩余電壓：1.5V以下(流入電流為100mA時) |
|
| 反應時間 | 10ms、20ms、100ms、200ms、400ms、800ms | |
| 輸出時間 |
OUT1：+正電位判定輸出或窗口對比輸出 OUT2：-負電位判定輸出或故障輸出 |
|
| 短路保護 | 配備 | |
| 模擬輸出(注4) |
?輸出電壓：1?5V ?輸出阻抗：約100Ω |
|
| 反應時間 | 20ms、30ms、110ms、210ms、410ms、810ms | |
| 同步輸入/零位調節器輸入 |
NPN無觸點輸入 ?信號條件：High???+V或斷開 Low???0?+2V(源電流0.5mA) ?輸入阻抗：約10kΩ |
|
| 使用環境溫度 | -10?+55℃(注意不可結露、結冰)、存儲時：-20?+70℃ | |
| 使用環境濕度 | 35?85%RH、存儲時：35?85%RH | |
| 材質 |
本體外殼：耐熱ABS、外罩：聚碳酸酯、 MODE鍵：丙烯、突出開關：耐熱ABS |
|
| 電纜 | 截面積為0.2mm2的6芯橡皮電纜，長2m | |
| 電纜延長(注6) | 截面積為0.3mm2以上的電纜全長可延長至10m | |
| 重量 | 本體重量：約65g、包裝重量：約110g | |
(注1)：通過控制器改變測量距離的設定后，顯示范圍(測量范圍)即自動切換。
(注2)：該值是 ±1kV范圍下測量電位為±200V以下、±2kV范圍下測量電位為±400V以下時的值。測量電位超出上述范圍時，為顯示值的±5％。
(注3)：該值是 ±1kV范圍下測量電位為±200V以下、±2kV范圍下測量電位為±400V以下時的值。測量電位超出上述范圍時，為顯示值的0.5％/℃。
(注4)：為滿足模擬輸出的線性度，請不要使用判定輸出。
(注5)：F.S.在±1kV范圍時指2,000V(-1,000V～1,000V)、±2kV范圍時指4,000V(-2,000V～2,000V)。
(注6)：本產品符合EMC指令CE適用品。關于本產品的抗干擾性EM61000-6-2，必須符合以下條件。?
控制器器電源連接為10m以下。
(注7)：無指定時的測量條件為使用環境溫度＝+20℃。
尺寸圖
- 單位mm

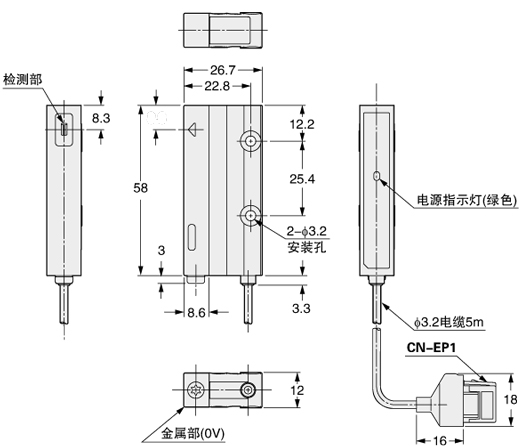

EF-S1HS
檢測頭
|

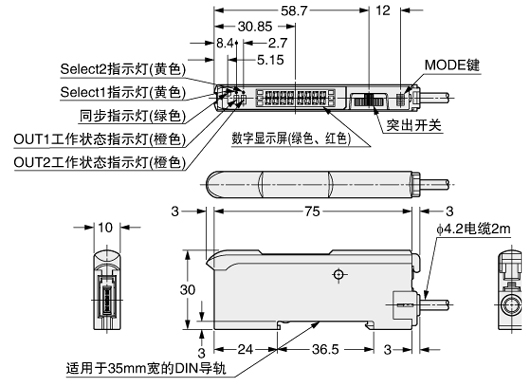

EF-S1C
控制器
|
